Смесительные установки низкого давления используются для получения синтетического природного газа SNG - смеси из пропана и бутана (СУГ) и воздуха. В результате смешения получается газ, близкий по своим теплотворным характеристикам метану.

Синтетический газ SNG может применяться в качестве топлива для автономных систем газоснабжения различных объектов, зданий и сооружений, для котельных и других целей. Он может выступать и как основное топливо, и как резервное (например, в случае, когда объект не имеет постоянного магистрального газоснабжения и имеются его перебои).

Смесительные установки низкого давления могут устанавливаться:

• изначально при проектировании системы газоснабжения, но при невозможности немедленного проложения магистрального газопровода
• в уже существующую систему газоснабжения, работающую на природном газе, для обеспечения бесперебойной его подачи (в этом случае нет необходимости переоборудовать саму систему)

Смесительные установки низкого давления: конструкция и устройство систем

Смесительные установки низкого давления представляют собой комплект технологического оборудования и приборов*, которые выполняют все необходимые функции для получения синтетического природного газа SNG:

• смеситель СУГ и воздуха
• испаритель СУГ любого принципа действия в зависимости от требований Заказчика
• емкость для хранения пропан-бутановой смеси
• емкость-ресивер для хранения SNG
• насосная группа (по требованию Заказчика)
• пост автоматического управления
• контрольно-измерительные приборы, запорно-предохранительная арматура
• сбросная линия
• регуляторная группа
• трубопроводная обвязка линий подачи СУГ и выдачи SNG

* точная комплектация зависит от индивидуальных требований Заказчика

Завод ГазСинтез производит смесительные системы низкого давления в трех конструктивных исполнениях:

• на металлической раме
• в блок-боксе с технологическим отсеком

Первый вариант удобен для размещения оборудования в закрытом пространстве или при устройстве для него навеса или создания других защитных конструкций. Входящие в состав испаритель, смеситель, насос, трубопроводная обвязка и другая арматура устанавливаются и крепится к опорной раме (возможно, имеющей сплошное основание). Емкости для хранения СУГ и приемный ресивер могут размещаться наземно на предварительно подготовленный фундамент (в случае их большого объема) или также крепиться к раме (если позволяет их объем).

Изготовление в блочно-модульном исполнении обеспечивает защиту от несанкционированного доступа, а также дает возможность использования системы в холодном климате без изменения общей конструкции за счет теплоизоляции стенок металлического контейнера. Раздаточная и приемные емкости могут размещаться отдельно или внутри блок-модуля в зависимости от их объема.

Принцип действия смесительных установок низкого давления

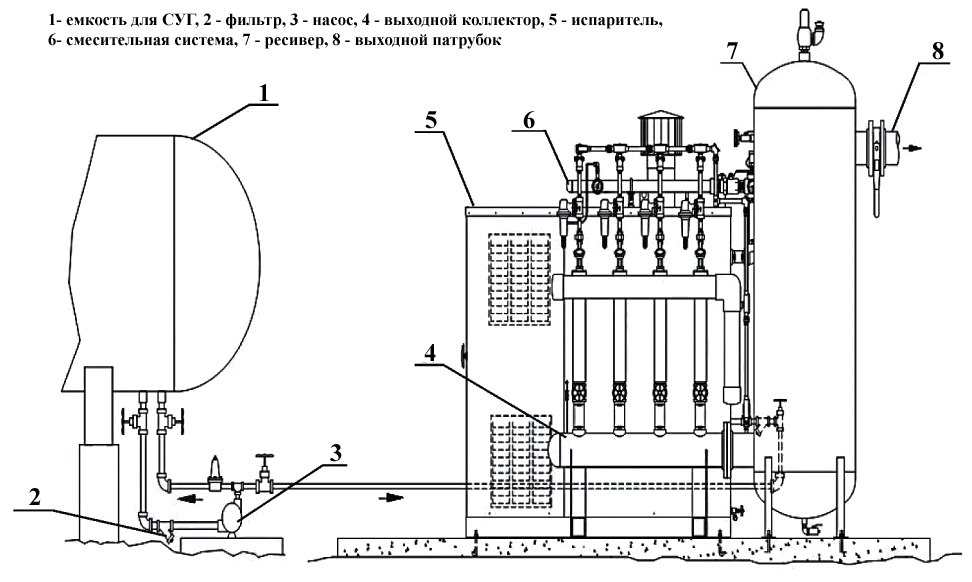

Сжиженный газ, который хранится в накопительной емкости, поступает в испаритель, где происходит получение паровой фазы СУГ. Смешение газовой смеси с воздухом происходит в смесительном устройстве, куда подается паровая фаза сжиженного газа из емкости. При создании разряжения в устройство затягивается атмосферный воздух. Там происходит первичное смешение газовоздушной смеси с учетом требований к составу синтетического природного газа перед подачей Потребителю. Окончательное смешение паровой фазы и воздуха происходит в ресивере.

Вся работа регулируется и контролируется вручную или системой автоматики, в том числе темп и скорость подачи СУГ из резервуара, а затем паровой фазы СУГ в смеситель, соотношение газовоздушной смеси и другие параметры, необходимые для получения синтетического природного газа SNG требуемого объема и состава.

Преимущества оборудования нашего производства

Завод ГазСинтез изготавливает системы для получения синтетического природного газа на основании собственно разработанных схем, что гарантирует высокую его производительность и качество. Все изделия изготавливаются во взрывозащищенном исполнении, что обеспечивает высокую взрыво- и пожаробезопасность.

Мы предлагаем не только проектирование и производство смесительных установок низкого давления на вновь строящейся технологической линии, а также модернизируем уже существующую с учетом индивидуальных требований и современных технологий.

На все выпускаемые изделия имеются Сертификаты соответствия промышленной безопасности. Их изготовление полностью соответствует требованиям государственных стандартов РФ.

Входящие в состав насосы, испарители, емкости, ресиверы, компрессоры также изготавливаются на собственном производстве. Это гарантирует Вам высокое качество продукции, а также выгодные цены.

Смесительные установки доставляются до места эксплуатации в максимальной заводской готовности, что сокращает время монтажных работ.
