Назначение БАОГ

Блок автоматической одоризации газа (БАОГ) предназначен для дозированной подачи и учета количества подаваемого одоранта (этилмеркаптана С₂Н₅SH) в поток природного газа, перед подачей его потребителю, в автоматическом, полуавтоматическом и ручном режиме.

Условия эксплуатации

БАОГ предназначен для эксплуатации в макроклиматических районах с умеренным (У, N) и умеренно-холодным климатом (УХЛ, NF), а также в районах с холодным климатом (ХЛ, F).

БАОГ включает следующие основные элементы:

1.   Расходная емкость

2.   Узел замера уровня и регулирования подачи одоранта в составе:

• датчик уровня
• электромагнитный клапан дозирующий
• электромагнитный клапан заправочный

3.   Указатель уровня с мерной линейкой

4.   Сигнализатор уровня СУ-60

5.   Эжектор газовый

6.   Манометры

7.   Редуктор газовый

8.   Арматура обвязки узла дозирования одоранта

9.   Блок управления БУ-103

БАОГ работает в 3-х режимах:

• автоматическом,
• полуавтоматическом
• ручном режимах работы.

Управление осуществляется блоком управления БУ-103М (далее по тексту БУ), который устанавливается в комнате оператора.

Блок управления одоризатором отображает:

• текущий расход одоранта, г/час
• текущий суточный и предыдущий суточный расход одоранта, кг/сутки
• текущий месячный и предыдущий месячный расход одоранта, кг/месяц

Предусмотрен также ручной ввод фактической плотности одоранта.

БУ ведёт постоянный контроль за состоянием оборудования одоризатора и при выявлении отклонения от нормы выдаёт на верхний уровень сигнал «Неисправность одоризатора газа». Тип сигнала «Сухой контакт».

Автоматический режим работы

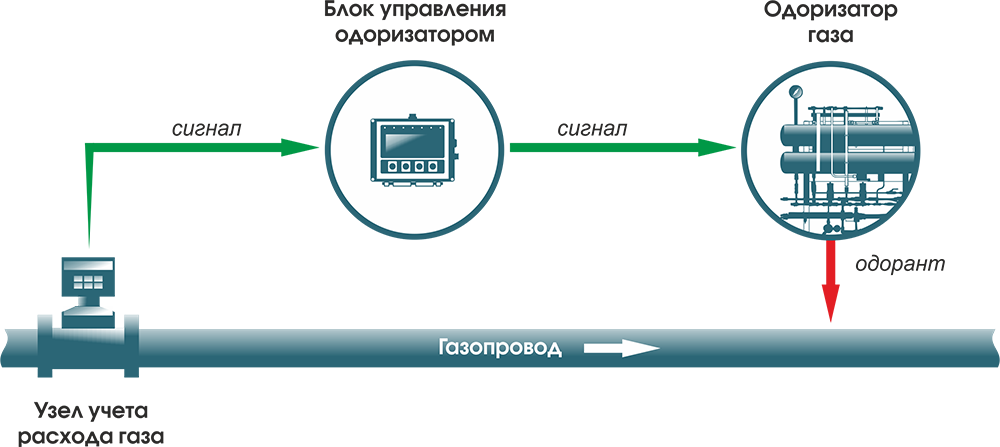

Режим автоматического дозирования через дозирующий клапан (ЭКД) с автоматической установкой значения расхода газа осуществляется следующим образом - сигнал о расходе газа в автоматическом режиме может подаваться в БУ в трех вариантах:

1. В виде токового сигнала с диапазоном от 4 до 20 мА. Минимальная производительность ГРС соответствует 4 мА настройки БУ, номинальное (максимальное) значение производительности ГРС - 20 мА настройки БУ. Значения минимальной и номинальной производительности каждой конкретной ГРС заносятся изготовителем в память БУ;
2. В виде непосредственного значения расхода газа по каналу «MODBUS»;
3. В виде импульсного сигнала от расходомера с установкой значения расхода газа, соответствующего одному импульсу.

Полуавтоматический режим работы

Режим полуавтоматического дозирования через дозирующий клапан с ручной установкой расхода газа. В данном режиме значение расхода газа для определения объема дозирования одоранта устанавливается оператором вручную. Оператор на внешнем устройстве замера расхода газа определяет текущее значение расхода газа (Q расх.) и заносит с помощью клавиатуры данное значение в БУ (функция «Расход ручного режима» рабочего меню). По величине основного сигнала формируется объемная производительность и частота включения электромагнитного дозирующего клапана. Минимальный интервал включения ЭКД соответствует максимальной производительности ГРС по газу, введенному в память БУ.

Ручной режим работы

Режим ручной настройки дозирования через регулирующий кран. Данный режим является резервным и применяется в случае отказа автоматической системы дозирования.

Варианты исполнения:

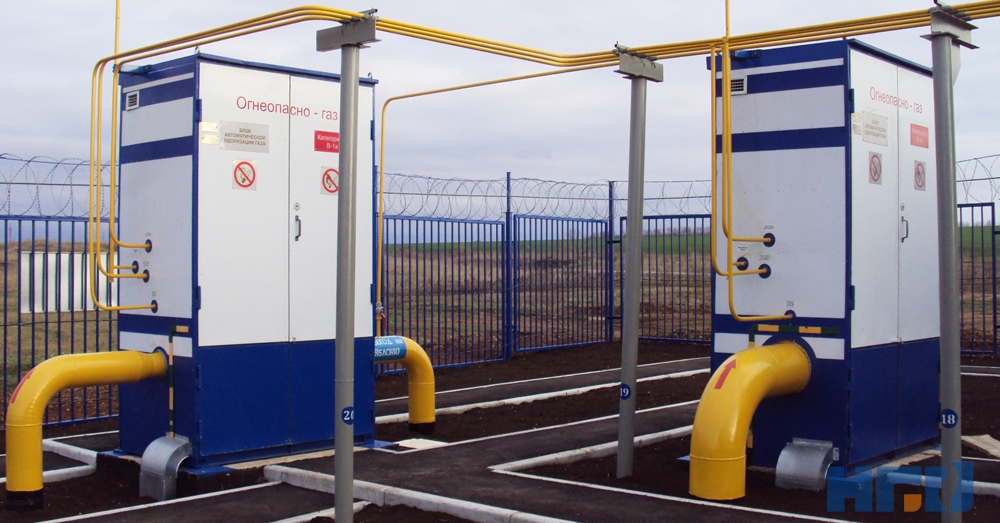

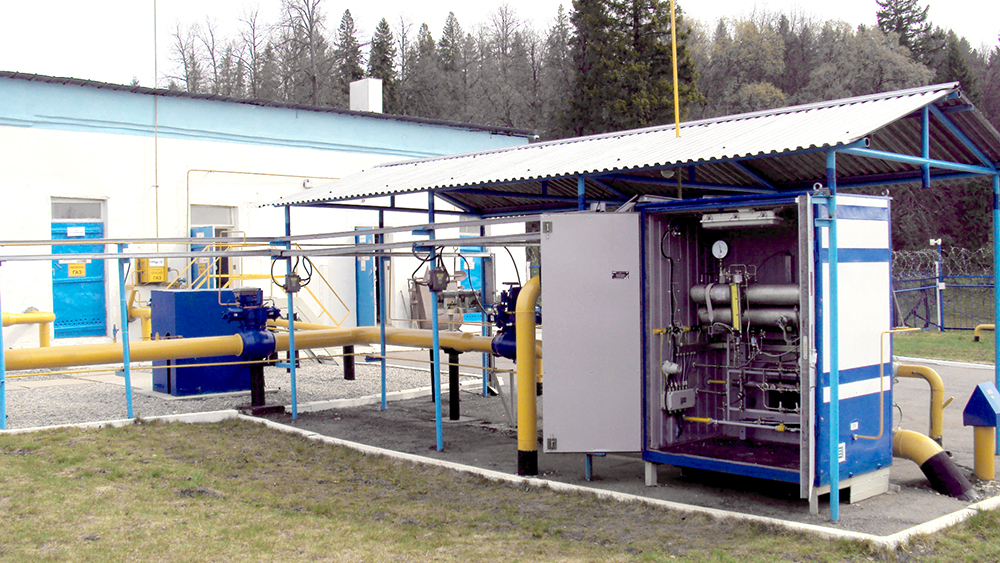

Шкафной

В шкафном исполнении предусмотрены следующие варианты в зависимости от климатической зоны эксплуатации:

• без обогрева;
• утепленный шкаф c обогревом на основе водяного обогрева от внешнего источника или электрообогрева во взрывозащищенном исполнении.

Блок одоризации газа в шкафном исполнении может быть укомплектован внутренним светильником во взрывозащищенном исполнении, а также датчиками загазованности и охранно-пожарной сигнализации.

В отсеке блок-бокса

В блочном исполнении предусмотрена установка охранно-пожарной сигнализации, системы принудительной автоматической вентиляции, датчиков контроля загазованности. Отопление блока водяное от внешнего источника или электрическое во взрывозащищенном исполнении.

*  Без эл. отопления и освещения.

** Для исполнения с диапазоном применения от 10 до 50000 нм³/час, утеплённый, с эл. подогревом.

Блоки автоматической одоризации газа на производительность одорируемого газа более

100 тыс. нм³/час изготавливаются на основании опросных листов по индивидуальному заказу.
