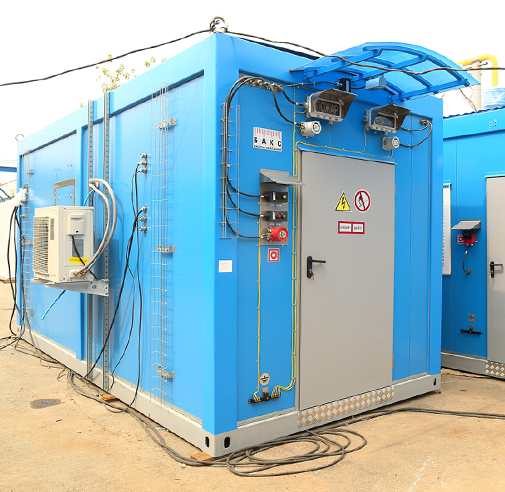

Блок контроля качества газа (БКК) предназначен для размещения и установки во взрывоопасной зоне контрольно-измерительных приборов для определения параметров газа (компонентный состав, физико-химические показатели). Габаритные размеры типового БКК: 4,2х2,2х3 м. В зависимости от состава и количества установленного оборудования массогабаритные характеристики БКК по согласованию с заказчиком могут быть изменены.

Система автоматического управления (САУ) БКК предназначена для сбора и передачи на верхний уровень информации о ФХП газа, а также для управления оборудованием системы жизнеобеспечения и противоаварийной защиты (ПАЗ) БКК.

ВАРИАНТЫ ИСПОЛНЕНИЯ

• Шкафы САУ блока контроля качества природного газа располагаются в отапливаемом помещении операторской во взрывобезопасной зоне. Количество и габариты шкафов зависят от состава оборудования БКК и определяются на этапе проектирования.
• САУ БКК во взрывозащищенном исполнении располагается в помещении БКК. Такая конфигурация позволяет:
• Значительно сократить объемы кабельных проводок
• Снимает требование к наличию операторских помещений.

Данные анализа компонентного состава и расчета качественных характеристик газа передаются в диспетчерский пункт по цифровому каналу связи, данные о состоянии оборудования блок-контейнера передаются в виде дискретных сигналов.

СОСТАВ КОМПЛЕКСА

• блок-контейнер приборный со смонтированным в нем оборудованием системы анализа ФХП газа;
• системы жизнеобеспечения;
• системы обеспечения взрыво- и пожаробезопасности;
• система отопления;
• система кондиционирования;
• система освещения;
• система контроля загазованности;
• система общеобменной и аварийной вентиляции;
• система охранной и пожарной сигнализации;
• система автоматического управления (САУ).

ОСОБЕННОСТИ

В составе блока контроля качества природного газа применяется аналитическое оборудование, разработанное и изготовленное ООО НТФ «БАКС» ͋:

• Хроматограф МАГ – для измерения компонентного состава по ГОСТ 31371.7-2008 и ISO 6974 и вычисления значений величин теплоты сгорания, относительной и абсолютной плотности, коэффициента сжимаемости и числа Воббе в соответствии с ГОСТ 31369-2008 и ISO 6976;
• Хроматограф МАГ-С – для определения массовой концентрации сероводорода и меркаптанов в соответствии с ГОСТ Р53367-2009, ASTM D7493 и ISO 19739;
• Анализатор кислорода АнОкс – измерение объёмной доли кислорода в соответствии с требованиями ГОСТ Р 56834, СТО Газпром 089-2010 и ASTM D 7607-11;
• Анализатор влажности ГигроСкан – измерение массовой концентрации влаги и температуры точки росы (ТТРв) по воде при рабочем давлении в соответствии с ГОСТ 20060-83 и ГОСТ Р 53763-2009.

͋ Перечень оборудования для анализа ФХП газа согласовывается с заказчиком на этапе разработки проекта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• современные технологии изготовления и сварки обеспечивают долговременную стойкость конструкции к внешним воздействиям;
• блок-контейнеры прошли натурные испытания в сейсмическом центре и сертифицированы для применения в сейсмоопасных районах до 9 баллов по шкале MSK-64;
• блок-контейнер оборудован легкосбрасываемыми аварийными люками, являющимися средством защиты конструкции от избыточного давления внутри блок-контейнера в случае взрыва.

СЕРТИФИКАЦИЯ

• Все оборудование, входящее в состав блок-контейнера, изготовлено во взрывозащищенном исполнении и имеет сертификаты соответствия на применение во взрывоопасной зоне. БКК сертифицирован в центре сертификации взрывозащищенного электрооборудования на соответствие требованиям Технического регламента таможенного союза ТР ТС 012/2011;
• Имеется заключение ФГБУ ВНИИПО МЧС России о соответствии конструкции БКК требованиям, предъявляемым к зданиям II-й степени огнестойкости;
• Все используемые для внутренней и внешней отделки материалы отвечают гигиеническим и противопожарным нормам РФ, а также европейским нормам DIN 4102, DIN 4108, ONORM B.
