Измерения объёмного расхода и объёма газа, приведенных к стандартным условиям, выполняют косвенным методом динамических измерений, основанном на измерении с помощью ультразвукового преобразователя объёмного расхода и объёма газа при

рабочих условиях и их приведении к стандартным условиям с помощью устройства обработки сигналов.

Для приведения объёмного расхода и объёма газа при рабочих условиях к стандартным условиям используются теплофизические характеристики и физико-химические параметры газа в соответствии с ГОСТ 8.611-2013 «ГСИ. Расход и количество газа. Методика (Метод) измерений с помощью ультразвуковых преобразователей расхода».

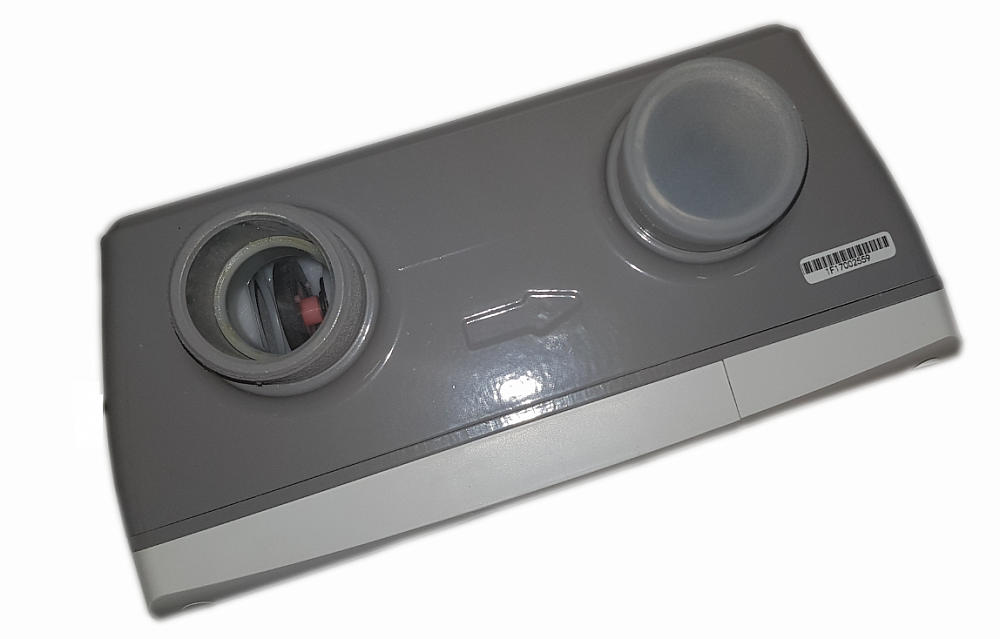

Счётчики имеют моноблочную конструкцию, и состоят из первичного преобразователя, имеющего литой корпус из сплава ЦАМ и образующего измерительный канал с электроакустическими преобразователями (далее ЭП), контрольного блока с платой управления, вычисления и хранения данных, жидкокристалического индикатора (ЖКИ), канала измерения температуры, запорного клапана и автономного источника питания контрольного блока в виде литиевой батареи размера D.

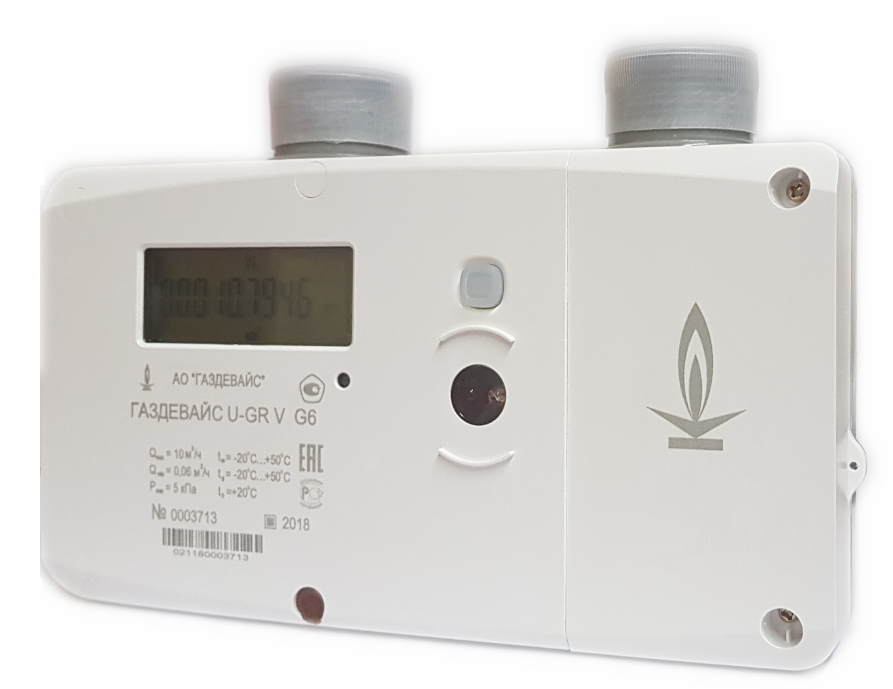

Контрольный блок закрыт пластмассовой панелью с прозрачным окном для считывания показаний с ЖКИ счетчика. На панели, расположены: оптический инфракрасный (ИК) порт и кнопка управления.

В зависимости от расхода газа счетчики выпускаются типоразмеров G4; G6 и имеют следующие исполнения (см. таблицу 1):

В правой части корпуса первичного преобразователя располагается коммуникационный модуль, состоящий из: модуля передачи данных по сети GSM, модуля передачи данных по радиоканалу малого радиуса действия на частоте 433 МГц (RF), а также второй литиевой батареи размера D. С целью предохранения коммуникационного модуля от несанкционированного доступа на винте, крепящем модуль, устанавливается пломба. Место пломбирования коммуникационного модуля счетчика показано на рисунке 4.

На лицевой поверхности пластмассовой панели нанесена маркировка счётчика в соответствии с требованиями ГОСТ 26828-86.

Контрольный блок управляет вычислением и хранением данных, выводом данных на ЖКИ, запорным клапаном, оптическим ИК портом, калибровкой счетчика (через ИК порт), приведением объема газа к стандартным условиям по температуре, взаимодействует с коммуникационным модулем через последовательный интерфейс.

Коммуникационный модуль предназначен для:

— дистанционной передачи информации в газоснабжающую организацию об измеренном объеме потребленного газа, измеренном значении температуры газа, состоянии клапана, реквизитов счетчика (тип, серийный номер), функционально-техническом состоянии измерительной части;

— передачи команд управления клапаном в контрольный блок счетчика через последовательный интерфейс;

— накопления архивных данных;

— информационного взаимодействия с сервером информационной системы по каналу GSM/GPRS;

— передачи данных и приема команд управления по радиоканалу малого радиуса действия на частоте 433 МГц (RF).

Счетчик имеет архивную базу. Архивные записи формируются один раз в сутки в заданное в настройках счетчика время (отчетный час).

Всего счетчик может хранить до 120-ти суточных архивных записей за последние четыре месяца: измеренный объем газа, приведенный к стандартным условиям, параметры состояния счетчика.

На ЖКИ выводятся следующие параметры:

— номер версии метрологически значимой части программного обеспечения (контрольного блока);

— контрольная сумма метрологически значимой части программного обеспечения;

— состояние клапана;

— мгновенный расход, м3/ч;

— суммарный объем газа, м3, прошедший через счетчик и приведенный к стандартным условиям по температуре;

— идентификационный номер (ID) счетчика;

— значение температуры;

— низкий уровень заряда батареи контрольного блока;

— режим передачи данных.

В зависимости от заказа конфигурации вывода информации через GSM-RF коммуникационные модули могут дистанционно передавать следующие параметры:

— заводской (серийный) номер;

— суммарный объем газа, м3, прошедший через счетчик и автоматически приведенный к стандартным условиям по температуре в соответствии с ГОСТ 2939-63;

— температуру газа, °С;

— напряжение встроенного источника питания коммуникационного модуля, В;

— время наработки счётчика, ч;

— уровень принятого сигнала GSM;

— период передачи данных;

— состояние отсечного клапана;

— состояние счетчика;

— номер версии программного обеспечения коммуникационного модуля.
