Регулирующие устройства в системах мазутоснабжения.

Для дистанционного регулирования давления или расхода рабочей среды.

Принцип работы

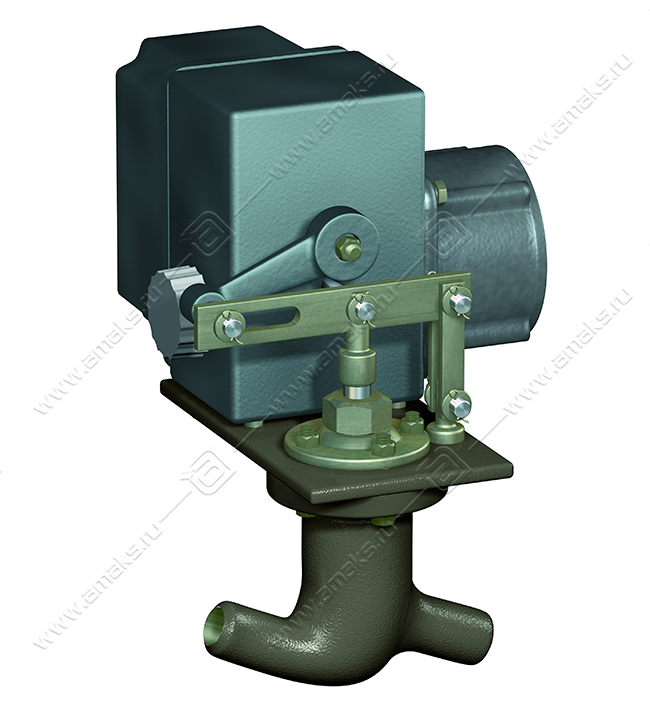

Электропривод, соединенный рычагом со штоком, обеспечивает его перемещение, в результате чего изменяется пропускная способность регулятора. В окончании штока выполнена специальная канавка, профиль которой определяет расходную характеристику регулятора. При отключении электропитания регулирование возможно через средства ручного управления в составе электропривода.

Применение:

• рабочая среда - мазут, дизельное или печное топливо
• установка на трубопроводе - в любом положении
• направление подачи рабочей среды – по стрелке
• установка в закрытых помещениях (в том числе в металлических помещениях без теплоизоляции) с температурой окружающего воздуха от -40°С до +50°С и относительной влажностью до 80% при температуре +25°С

Возможные исполнения:

• для котла ДКВр-2,5
• для котла ДКВр-4
• для котла ДКВр-6,5 и КВ-ГМ-4
• для котла ДКВр-10
• для котла ДКВр-20
• для котла ДЕ-4
• для котла ДЕ-6,5
• для котла ДЕ-10
• для котла ДЕ-16
• для котла ДЕ-25
• для котла КВ-ГМ-10
• для котла КВ-ГМ-20
• для котла КВ-ГМ-30 и ПТВМ-30

Присоединение к трубопроводу:

• под приварку
