Пункт газорегуляторный блочный ПГБ предназначен для:

• снижения давления природного газа по ГОСТ 5542 с высокого и среднего давления до требуемого и автоматического поддержания его в заданных пределах;
• очистки газа от механических примесей;
• коммерческого или технологического учёта расхода газа;
• автоматического отключения подачи газа при аварийном повышении или понижении выходного давления.

Пункт газорегуляторный блочный ПГБ применяются в системах газораспределения и газопотребления в промышленности и коммунально-бытовой сфере.

Условия экплуатации ПГБ

ПГБ предназначены для эксплуатации в районах с умеренным (У, N) и умеренно-холодным климатом (УХЛ, NF), а также в районах с холодным климатом (ХЛ, F).

Климатическое исполнение ПГБ выбирают в зависимости от района строительства, в соответствии с требованиями ГОСТ 15150–69. ПГБ могут эксплуатироваться в районах с сейсмичностью до 8 баллов включительно по СНиП П-7-81. Расчетная снеговая нагрузка (200кгс/м2) соответствует требованиям V территориального района, а ветровая нагрузка (85кгс/м2) — VII территориального района по СНиП 2.01.07–85.

Состав изделия ПГБ

В структуру ПГБ в зависимости от технического задания могут входить:

• узел очистки газа,
• узел учёта расхода газа,
• узел редуцирования давления газа,
• узел обогрева блоков (котельная),
• отсек КИПиА с САУ ТП и телеметрией.

Узел очистки газа состоит из основной и резервной ниток очистки (в зависимости от требования Заказчика). В качестве средств измерения могут использоваться турбинные, ротационные, ультразвуковые, вихревые счетчики, сужающие устройства.

В узел редуцирования входят рабочие и резервные нитки редуцирования. Предусмотрен автоматический переход с основных ниток редуцирования давления газа на резервные (в зависимости от требования заказчика возможно предусмотреть байпасную линию редуцирования).

САУ ТП ПГБ осуществляет автоматическое управление запорной арматурой и контроль за состоянием работы всего технологического процесса. Защитные алгоритмы САУ обеспечивают высокую безопасность эксплуатации, отсекая ПГБ при отклонении давления от нормы, сигнале пожара, превышении концентрации горючих газов в отсеках.

ПГБ оснащён системой контроля загазованности, пожарно-охранной сигнализацией, системой автоматизированного управления технологическим процессом САУ ТП ПГБ.

Исполнение ПГБ

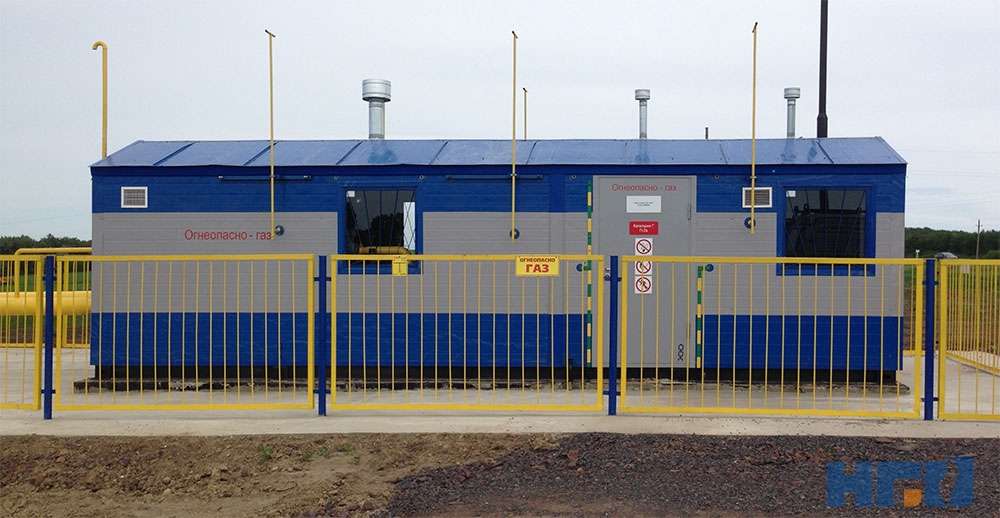

Технологическое оборудование ПГБ размещено в блок-контейнере, обеспечивающем защиту от воздействия климатических факторов и несанкционированного доступа. Блок-контейнер ПГБ состоит из цельносварного металлического каркаса, установленного на жёсткой раме из профильного материала. В качестве утеплителя используются негорючие минераловатные плиты на основе базальтового волокна, предусмотрена гидро- и пароизоляция. Внутренняя отделка стен и потолка выполнена профлистом стеновым С8 окрашенным, прикреплённым к каркасу через стекломагниевый лист СМЛ (негорючий материал) для минимизации «мостов холода». Наружная отделка: стен — металлосайдинг, крыши — профлист МП-20. Блок-контейнер разделен герметичной перегородкой на два помещения: помещение, в котором размещено технологическое оборудование и помещение, в котором размещена система отопления и система автоматизированного управления технологическими процессами (САУ ТП ПГБ). Каждое помещение имеет отдельный вход.

Завод Нефтегазоборудование» имеет опыт разработки ПГБ различных модификаций: с двумя и более выходами, с разными регуляторами (на среднее и низкое давление) и на большие расходы газа (до 500.000 нм3/ч и более).

Наши технические специалисты в кратчайшие сроки рассмотрят Вашу заявку и окажут квалифицированную помощь в подборе конфигурации оборудования и комплектующих.

Завод «Нефтегазоборудование» имеет опыт разработки ПГБ различных модификаций: с двумя и более выходами, с разными регуляторами (на среднее и низкое давление) и на большие расходы газа (до 500.000 нм3/ч и более).
