Печь П-101.2

Классификационный номер ET.08.05.06.01.02-001.309
Есть поставщики Связаться с поставщиками
Печь П-101.2

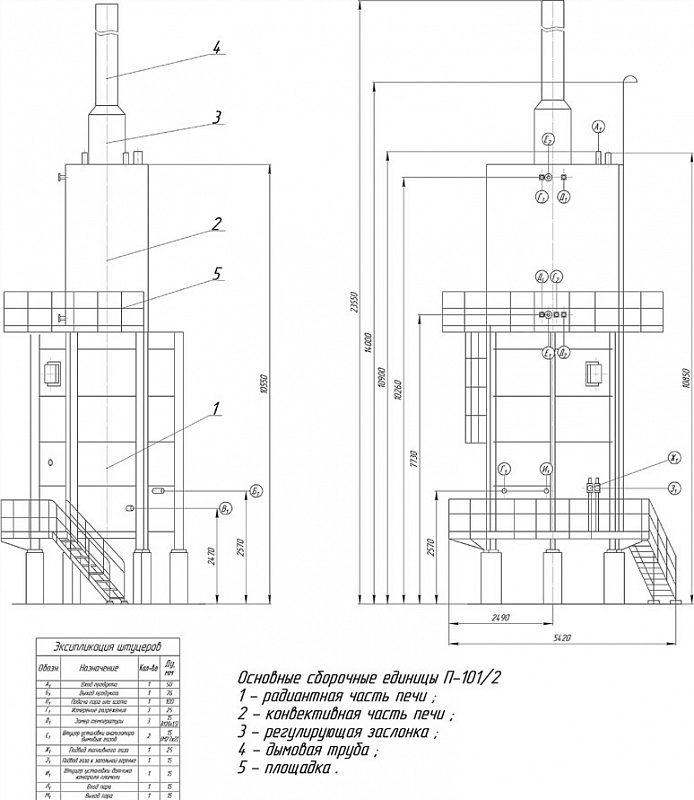

Печь трубчатая П-101/2 является печью радиантно-конвективного типа со спиральным змеевиком, а также с горизонтальным расположением конвективного змеевика и верхним отводом уходящих продуктов сгорания через дымовую трубу.

Особенности эксплуатации

Условия эксплуатации должны соответствовать исполнению У, УХЛ, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ 15150-69.


Характеристики Печь П-101.2
Номинальная тепловая мощность, МВт
1,657
Температура продукта, °С:
- на входе в печь, в пределах
+150…190
- на выходе из печи, не более
+280
Расчетный КПД , %
82
Давление в продуктовом змеевике, МПа (кгс/см2):
- рабочее, не более
3,6 (36)
- пробное гидравлическое
4,7 (47)
Параметры нагреваемой среды:
- наименование
90% р-р ТЭГ
- плотность, т/м3
1,125
- расход топлива, м3/ч
90
Параметры топлива:
- наименование
Природный газ
- плотность, кг/м3
0,709
- низшая теплотворная способность, ккал/кг (ккал/нм3)
10959 (7781)
- расход топлива, кг/ч (нм3/ч)
159,3 (224,7)
Поверхность змеевика, м2:
- радиантного
61,43
- конвективного
51,48
Средняя теплонапряженность змеевика, Ккал/м2*ч:
- радиантного
16300
- конвективного
6000
Срок службы, лет, не менее:
- змеевика
10
- печи
15
Масса печи в нерабочем положении, кг, не более
33950

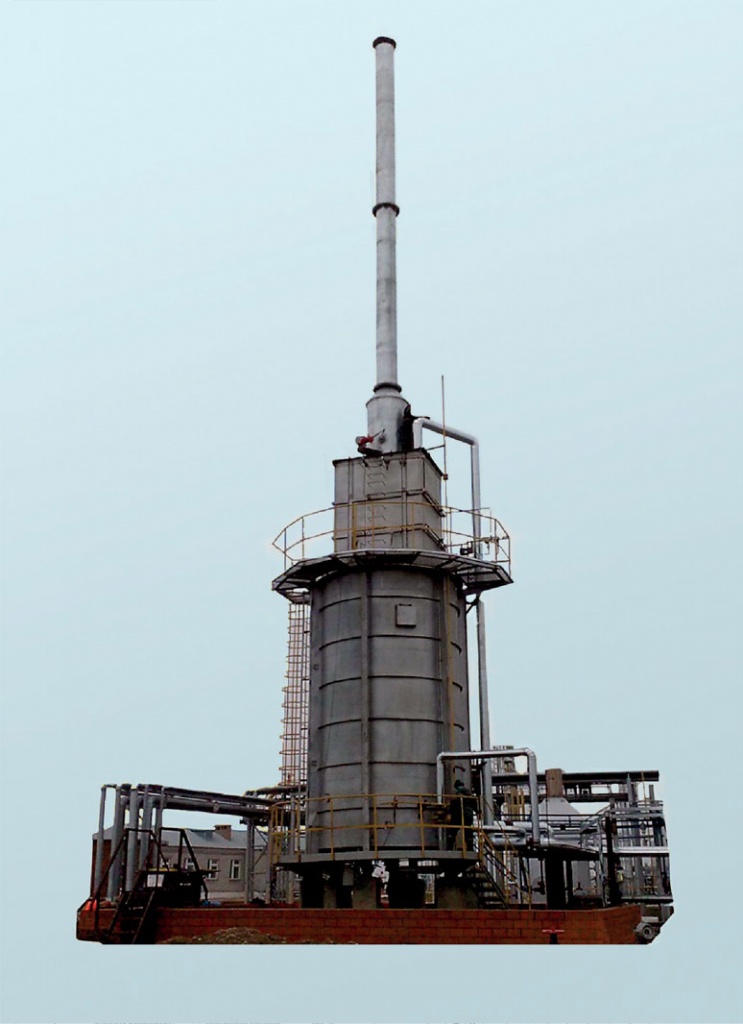

Фото/видео галерея Печь П-101.2
