Печь нагрева дизельной фракции Н-402

Классификационный номер ET.08.05.06.01.01-001.309
Есть поставщики Связаться с поставщиками

Печь предназначена для нагрева и частичного испарения дизельной фракции, поступающей из куба колонны Т-401, с последующим ее возвратом в колонну Т-401 в качестве «горячей струи».

Печь имеет 2 змеевика:

1) змеевик № 1 работает по дизельной фракции;

2) змеевик № 2 работает по топливному газу.

Особенности эксплуатации

Условия эксплуатации должны соответствовать исполнению У, УХЛ, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Допустимая сейсмичность района установки блока не более 6 баллов по СНиП 11-7-81.


Характеристики Печь нагрева дизельной фракции Н-402
Номинальная тепловая мощность, МВт
1,056 / 1,056
Производительность по дизельной фракции, кг/ч
22285 / -
Производительность по топливному газу, м3/ч
- / 61±15%
Температура продукта на входе в печь, °С
+304 / +40…+50
Температура продукта на выходе из печи, не более, °С
+328 / -
Температура стенок, расчетная, °С
+440 / +70
Температура стенок змеевика, минимально допустимая, °С
минус 47 / минус 47
Давление в продуктовом змеевике технологическое, МПа (кгс/см2)
0,5…0,6(5,0…6,0) / 0,01…0,1(0,1…1,0)
Давление в продуктовом змеевике рабочее, не более, МПа (кгс/см2)
0,77(7,7)
Давление в продуктовом змеевике расчетное, МПа (кгс/см2)
0,8(8,0)
Давление в продуктовом змеевике пробное гидравлическое, МПа (кгс/см2)
1,47(14,7)
Параметры нагреваемой среды:
- наименование;
Фракция дизельная / Топливный газ
- класс опасности;
4 по ГОСТ 12.1.007-76 / 4 по ГОСТ 12.1.007-76
- взрывоопасность;
Да / Да
- пожароопасность;
Да / Да
- класс взрывоопасной зоны
2 по ГОСТ 30852.9-2002 / 2 по ГОСТ 30852.9-2002
Прибавка для компенсации коррозии, мм
2 / 2
Поверхность нагрева радиантных труб, м2
40,6 / -
Срок службы, лет, не менее:
- змеевика;
10 / 10
- печи
15 / 15
Масса печи, кг не более:
- в нерабочем положении;
23000 / 23000
- при гидравлических испытаниях
25130 / 25130

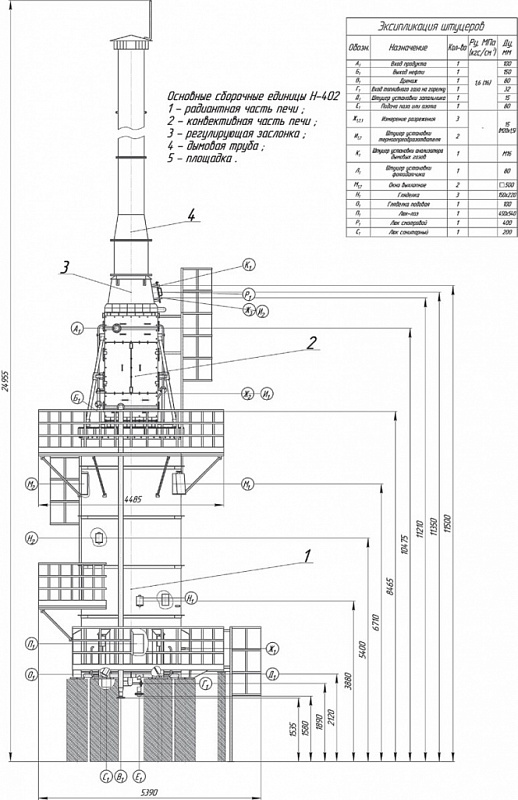

Фото/видео галерея Печь нагрева дизельной фракции Н-402
