Аппараты емкостные цилиндрические для жидких сред ТУ 3615-006-00220322-2004 типа 1-4-1,6

Классификационный номер ET.08.03.03.01.04.01-001.320

Аппараты емкостные цилиндрические для жидких и газовых неагрессивных сред со скоростью коррозии углеродистых и низколегированных марганцовистых и маргонцевокремнестых сталей не более 0,1 мм/год (в дальнейшем аппараты) предназначены для применения в технологических установках химической, нефтехимической, нефтеперерабатывающей, нефтяной и газовой отраслях промышленности.

Класс опасности рабочих сред — 2,3 и 4 по ГОСТ 12. 1. 007.

Жидкость должна иметь плотность не более 1000 кг/ м3, температуру, не превышающую температуру кипения при рабочем давлении, и температуру, при которой давление упругости паров не превышает рабочее давление аппарата. Допускается использование аппаратов для хранения жидких и газообразных сред без давления.

Аппараты не предназначены для хранения сжиженных углеводородных газов в складских условиях, для перевозки жидких и газовых сред, для использования их с футеровкой, гуммированием или нанесением других внутренних покрытий.

Аппараты могут оборудоваться наружными или внутренними теплообменными устройствами, по АТК 24. 218. О7-90

Климатическое исполнение аппаратов:

1.    При поставке в районы с умеренным или холодным климатом — УХЛ1 по ГОСТ 15150.

2.    При поставке в районы с тропическим климатом — Т1 по ГОСТ 15150.



Выбор аппаратов для конкретных условий эксплуатации осуществляет проектная организация, применяющая аппарат в своих проектах, при этом должны учитываться требования «Правил безопасности при производстве, хранении, транспортировании и применении» конкретных веществ.

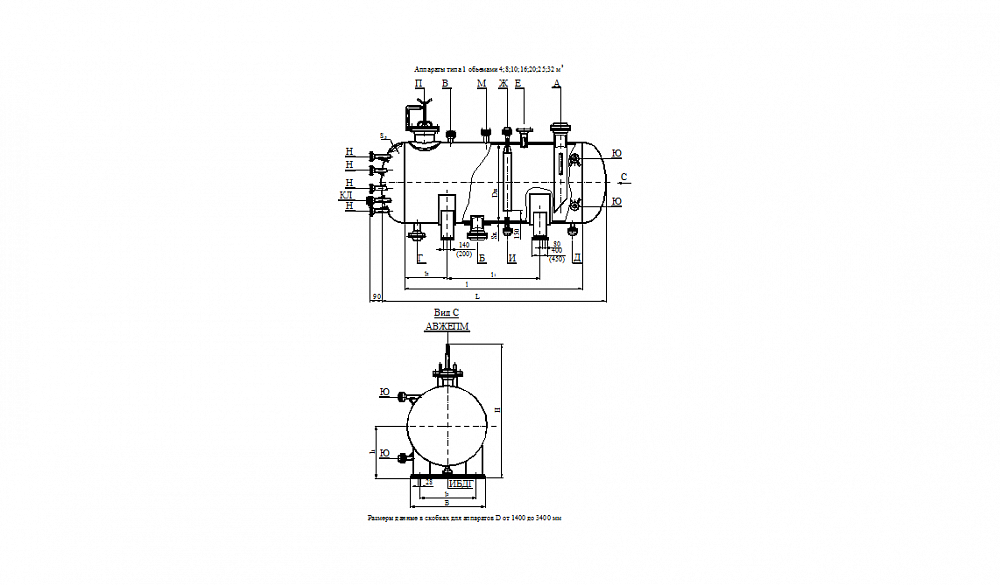

Характеристики Аппараты емкостные цилиндрические для жидких сред ТУ 3615-006-00220322-2004 типа 1-4-1,6
Объем м3
4
Давление условное Мпа (кгс/см2)
1,6 (16)
Двн, мм
1200
l, мм
3000
l1, мм
350
l2, мм
2000
l3, мм
500
h, мм
822
L, мм,
3705
H, мм
1900
