Колодцы для подземного укрытия вантузов предназначены для установки на трубопровод с целью защиты вантузов от затопления и несанкционированного доступа, а также для проведения технологических работ и технического обслуживания вантуза трубопровода.

Изготавливаются в двух исполнениях:

• колодец вантуза герметичный для подземного укрытия вантуза (КВГ) без отсека для производства работ; устанавливается на вантуз трубопровода с пробкой и заглушкой;

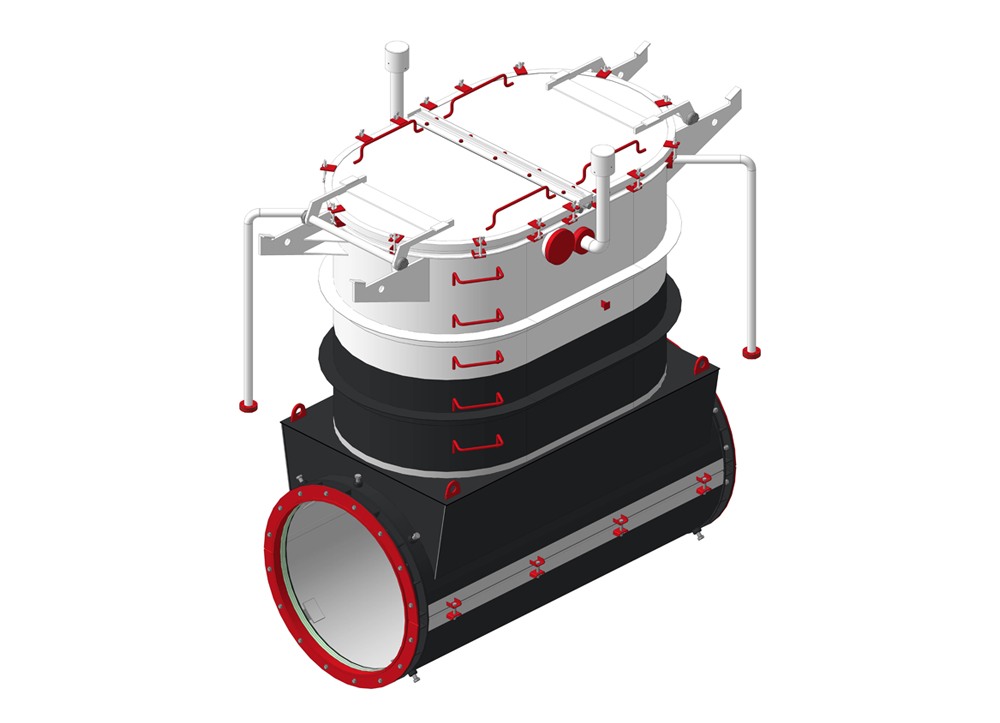

• колодец герметичный вантузный подземной прокладки (КГВПП) с отсеком для производства работ; устанавливается на вантуз трубопровода с вантузной задвижкой и заглушкой.

Колодцы изготавливают для трубопроводов номинальными диаметрами DN 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1050, 1200. Сейсмостойкое исполнение С: для районов с сейсмичностью до 9 баллов включительно по шкале MSK-64. Климатическое исполнение и категория размещения по ГОСТ 15150–69: УХЛ1, для эксплуатации с возможным диапазоном температур окружающего воздуха от минус 60 °С до плюс 40 °С.

Колодцы имеют заводское антикоррозионное покрытие. Тип покрытия определяется условиями эксплуатации.

Пример условного обозначения колодца герметичного вантузного с отсеком для производства работ для установки на подземный трубопровод с наружным диаметром 820 мм, с расчетной глубиной установки от уровня верхней образующей трубопровода до уровня поверхности земли 1000 мм, сейсмостойкого исполнения, устанавливаемый в районе с сейсмичностью до 9 баллов включительно, для макроклиматических районов с умеренным и холодным климатом с размещением на открытой площадке:

КГВПП-820-Н1000-СЛ-УХЛ1

ТУ 3689-039-00153229-2016
