Назначение

Контрольно-измерительный пункт КИП.ПСС — оборудование, предназначеное для электрохимической защиты и контроля за коррозионным состоянием подземных металлических сооружений в соответствии с ГОСТ Р 51164-98 и ГОСТ 9.602-2016.

Изделие соответствует виду климатического исполнения У1, УХЛ1 или ХЛ1 с категорией размещения 1 по ГОСТ 15150-69 и сохраняет свои параметры в процессе воздействия внешних климатических факторов, таких как низкие и высокие температуры (от минус 60 °С до плюс 40 °С), солнечная радиация, физико-химическое воздействие грунта и биоорганизмов.

Особенности и принцип действия

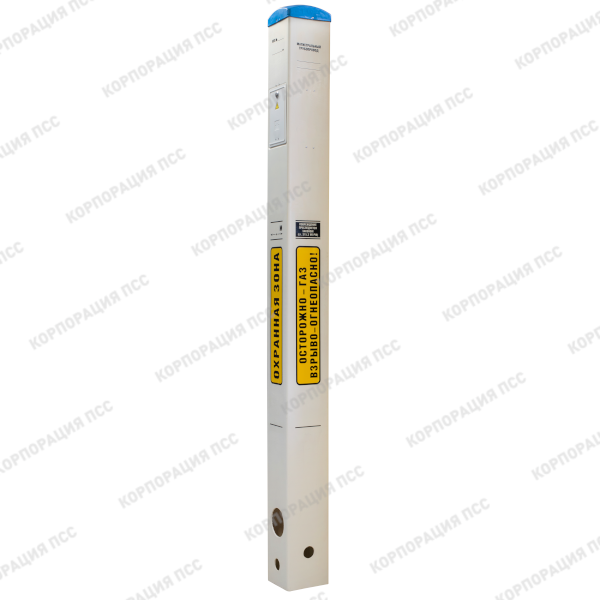

Изделие представляет собой стойку из трубы треугольного сечения со стороной 180 мм (условное сечение), либо квадратного сечения со стороной 208 мм (условное сечение) с клеммной панелью. Конструкция изготавливается из полимерного негорючего материала и имеет при стандартной комплектации малый вес. По заявке заказчика изделие может изготавливаться с армированными стеклопластиком или металлом углами стойки.

Силовые и измерительные зажимы изготавливаются из цветного металла или стали с гальванизированным покрытием и обеспечивают надежное крепление измерительных и силовых кабелей. В зависимости от количества клемм для измерительных и силовых зажимов, изделие изготавливается с одним, двумя либо тремя лючками (крышками).

Варианты исполнения

- с клеммной панелью;

- со встроенными каналами БЗТ, БДР (БДЗ, БСЗ), с подключением их к контрольному щитку. Стойка треугольного сечения и стойка квадратного сечения снабжена дополнительным окном (окнами) и вентиляционными отверстиями для обслуживания каналов БЗТ, БДР (БДЗ, БСЗ);

- с выносными каналами БДР (БДЗ, БСЗ). Стойка снабжена дополнительно смонтированным навесным шкафом;

- с встроенным блоком телеметрии БТ-3-РА;

- с плакатным трассоуказателем ПТ.ПСС (по заказу).

Стандартный цвет стойки – белый с крышкой красного цвета. По желанию заказчика цвет стойки и крышки может быть изменен. На боковые поверхности стойки наносится обязательная информационная маркировка:

- «Магистральный трубопровод _____км.»;

- «Охраняемая зона» «- 300м -»;

- «Повреждение преследуется законом (ст.215.3 УК РФ)»;

- «Организация________ тел_____ КИП №_____»;

- на лицевой стороне крышки контрольного щитка знак «ОСТОРОЖНО. ОПАСНОЕ НАПРЯЖЕНИЕ»;

- для газопровода: «ОСТОРОЖНО ГАЗОПРОВОД»; «ОСТОРОЖНО ГАЗ ВЗРЫВО-ОГНЕОПАСНО!»;

- для нефтепровода: «ОСТОРОЖНО НЕФТЕПРОВОД».

По запросу заказчика содержание информационной маркировки может быть изменено.
