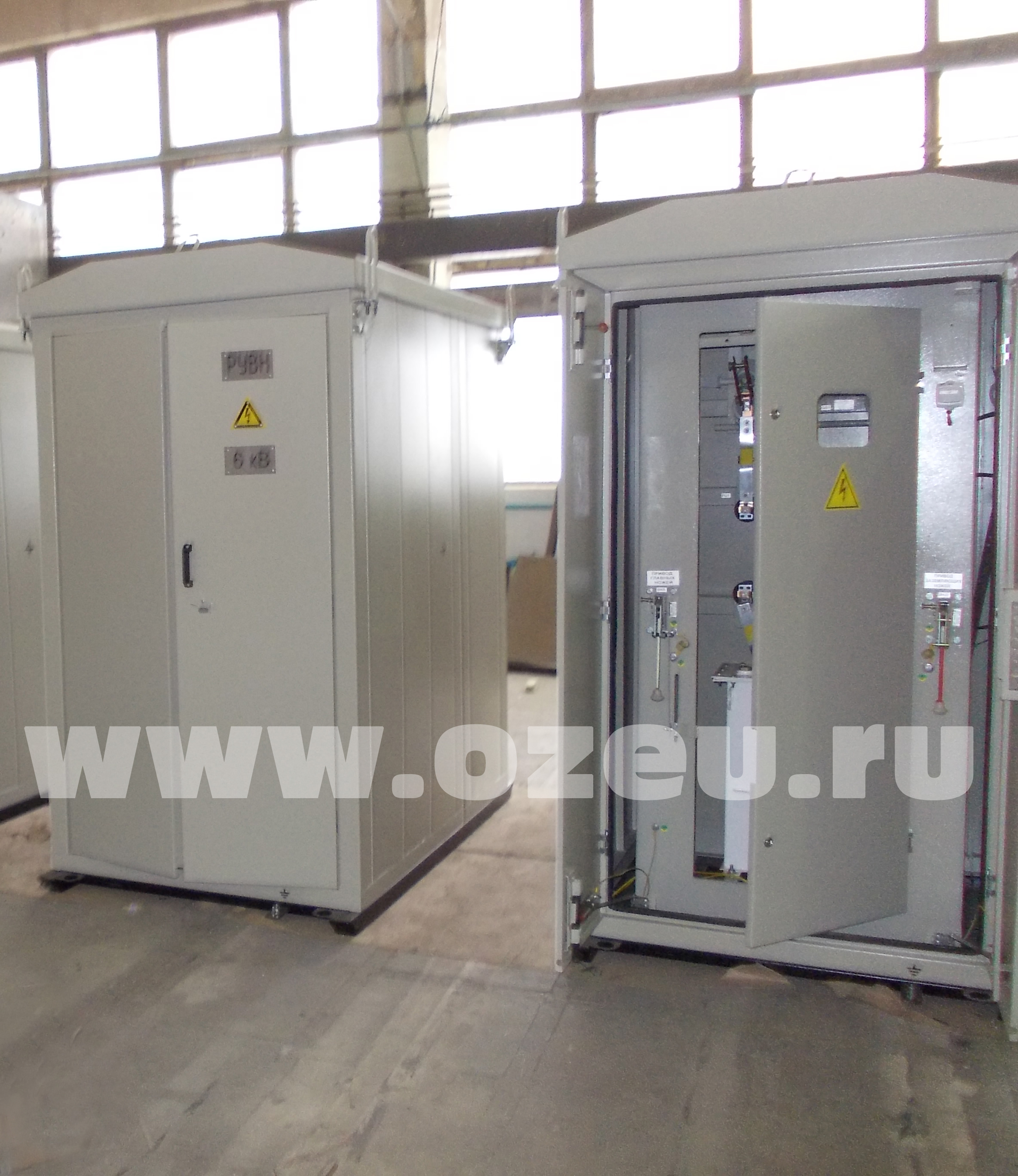

Устройства распределительные катодной защиты высоковольтные типов УКЗВ(Э) и МЭХЗВ(Э) предназначены для катодной защиты наземных и подземных металлических трубопроводов и сооружений от электрохимической коррозии.

Устройства УКЗВ(З), МЭХЗВ(Э) питаются от сети переменного тока напряжением 6 и 10 кВ частотой 50 Гц. Подвод питания от ЛЭП к УКЗВ(Э) и МЭХЗВ(Э) осуществляется через воздушный ввод и разъединитель.

Выводы линий постоянного тока — кабельные.

Устройства соответствуют требованиям ТУ3414-050-75454983-2006.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройства предназначены для установки на открытом воздухе.

• высота над уровнем моря не более 1000 м;
• рабочая температура окружающей среды для исполнения У1 — от минус 45 до плюс 40°С;
• рабочая температура окружающей среды для исполнения УХЛ1 — от минус 60 до плюс 40°С;
• влажность при температуре плюс 25°С — не более 98%.

Примечание: допускается использование устройств для работы на высоте над уровнем моря более 1000 м, при выполнении требований ГОСТ 15150-69, ГОСТ 1516.3-76, ГОСТ 8024-90.

Устройства не предназначены для работы в условиях тряски, вибрации и ударов. Обеспечение нормальной работы устройств при отрицательных температурах окружающего воздуха производится с помощью терморегуляторов и нагревателей. Обогрев счетчика осуществляется при температуре ниже плюс 5°С, обогрев отсеков — при температуре ниже минус 25°С.

Металлооболочка УКЗВ(Э), МЭХЗВ(Э) окрашивается современным антикоррозийным полимерным порошковым покрытием, обеспечивающим стойкость к наиболее неблагоприятным климатическим воздействиям внешней среды.

ПРИНЦИП РАБОТЫ

Принцип работы устройства основан на приеме высокого и подаче пониженного (с помощью силового трансформатора) напряжения к блоку БКЗ, при помощи которого происходит смещение электрического потенциала защищаемого объекта

в область безопасную от возникновения электрохимической коррозии. Устройства с автоматическим регулированием защитного потенциала отличаются от устройств с ручным регулированием возможностью подключения к различным системам телемеханики для дистанционного управления (дистанционной установки в автоматическом режиме защитного потенциала) и контроля.

КОНСТРУКЦИЯ

УКЗВ(Э) (МЭХЗВ(Э)) на один или два блока катодной защиты (БКЗ) представляет собой металлооболочку на транспортных салазках, состоящую из:

1. короба воздушного ввода (КВВ);

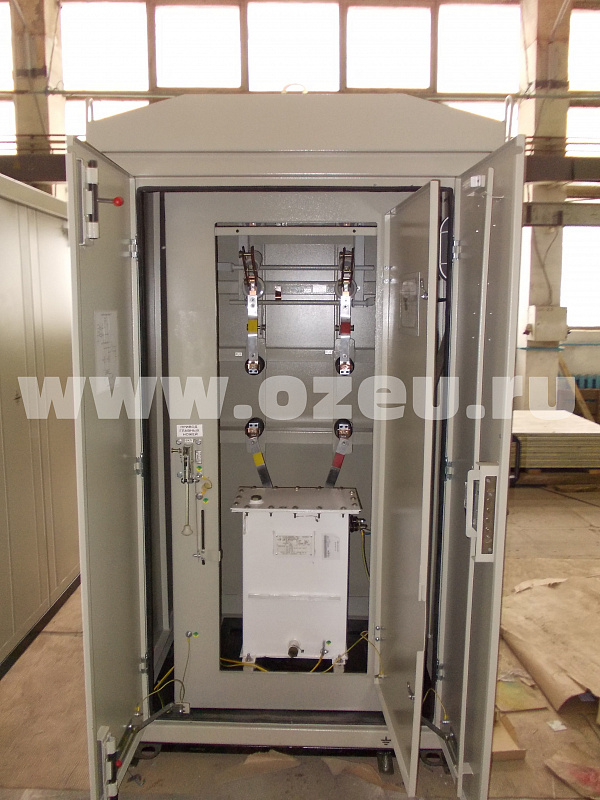

2. распределительного устройства высокого напряжения (РУВН), включающего камеру сборную одностороннего обслуживания (КСО);

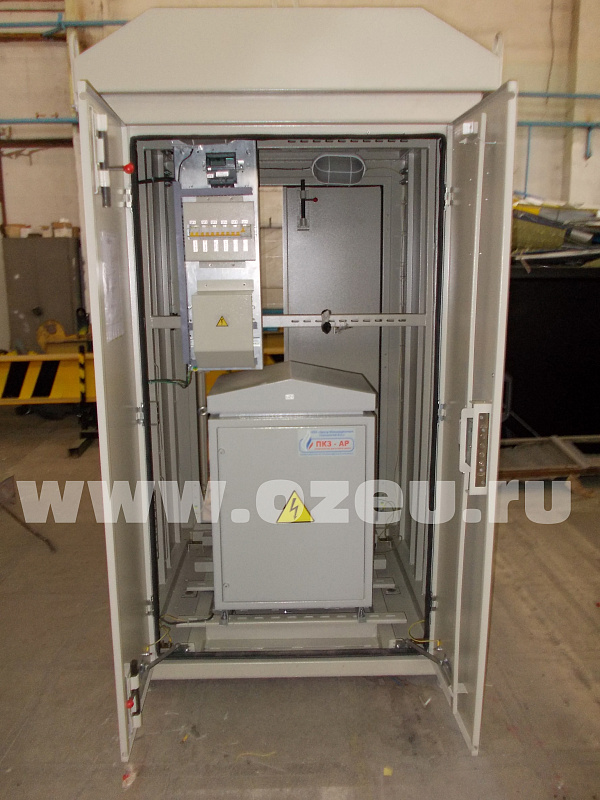

3. распределительного устройства низкого напряжения (РУНН), включающего панель управления, блок (блоки) БКЗ.

УКЗВ(Э) (МЭХЗВ(Э)) на три или четыре блока БКЗ представляет собой металлооболочку на транспортных салазках, состоящую из:

1. короба воздушного ввода КВВ;
2. устройства РУВН, включающего камеру КСО;
3. двух распределительных устройств низкого напряжения РУНН1 и РУНН2.

РУНН1 включает панель управления и два БКЗ, РУНН2 — один или два БКЗ. Устройства УКЗВ(Э) (МЭХЗВ(Э)) на пять или шесть блоков БКЗ представляет собой металлооболочку на транспортных салазках, состоящую из:

1. короба воздушного ввода КВВ;
2. устройства РУВН, включающего камеру КСО;
3. двух распределительных устройств низкого напряжения РУНН1 и РУНН2.

РУНН1 включает панель управления и до четырех БКЗ, РУНН2 — один или два БКЗ. Предусмотрено место для устройств телемеханики. Устройства обеспечены защитой от несанкционированного доступа. Устройства УКЗВ(Э) и МЭХЗВ(Э) имеют электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала.

Устройства получают питание по воздушной линии. На крыше РУВН устанавливается КВВ с кронштейном под штыревые изоляторы с ограничителями перенапряжений.

Для присоединения к воздушной линии комплектно с устройствами поставляются проходные изоляторы, а также детали и узлы кронштейна для воздушного высоковольтного ввода с комплектом крепежа для сборки на месте эксплуатации.

В отсеке РУВН в салазках предусмотрен клапан сброса давления, предназначенный для разгрузки от давления газов, возникающих при коротком замыкании.
