Низковольтные устройства распределительные катодной защиты типа УКЗН «Озерск» (далее УКЗНО) и станции для электрохимической защиты трубопроводов типа МЭХЗН напряжением 0,23кВ предназначены для защиты газопроводов, нефтепроводов и других подземных сооружений из металла от электрохимической коррозии.

Устройства изготавливаются климатических исполнений У и УХЛ категории размещения 1. Устройства предназначены для установки на открытом воздухе.

Устройства обеспечивают надежную и устойчивую работу в условиях воздействия следующих климатических факторов:

• рабочая температура окружающей среды для исполнения У1 — от минус 45 до плюс 40 ℃;
• рабочая температура окружающей среды для исполнения УХЛ1 — от минус 60 до плюс 40 ℃;
• влажность при температуре плюс 15 ℃ не более 80%;
• высота над уровнем моря не более 1000 м;
• максимальный напор ветра 540 н/м2;
• максимальная толщина стенки гололеда — 20 мм при давлении ветра 150 Па.

КОМПОНОВОЧНЫЕ РЕШЕНИЯ

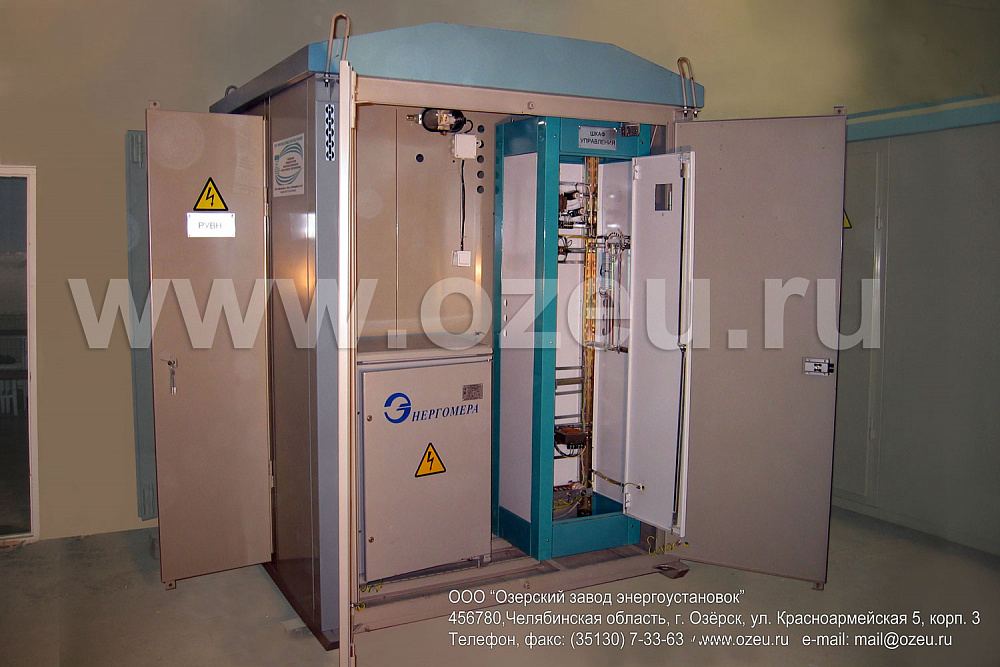

Устройство УКЗНО представляет собой металлическую оболочку, состоящую из трех отсеков:

• распределительного устройства низкого напряжения — РУНН1, в котором устанавливаются шкаф вспомогательный (ШВ) серии НКУ-ОЗ и шкаф собственных нужд;
• двух отсеков — РУНН2 и РУНН3, в которых размещаются один или два БКЗ, возможна установка блоков УЗТ.

Устройства устанавливаются на заранее подготовленную площадку с фундаментом, обеспечивающим отвод талых и дождевых вод. Для районов с высоким уровнем снежного покрова допускается установка устройств на постамент высотой до 1,5 м.

Для обогрева устройства исполнения УХЛ1 установлен электронагреватель.

ПОСТАВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Оболочка УКЗНО поставляются в полностью собранном виде (без разборки коммутационных аппаратов, проверки надежности болтовых соединений и правильности внутренних соединений), трансформаторы поставляются отдельно.

Транспортирование УКЗНО должно производиться железнодорожным или автомобильным транспортом соответствующей грузоподъемности, согласно действующим правилам перевозки на данном виде транспорта. При этом все проемы должны быть закрыты заглушками и защищены от попадания атмосферных осадков. Должна быть исключена возможность открывания дверей и крышек с целью защиты бьющихся и легкоснимаемых частей. Двери всех отсеков должны быть закрыты на замки.

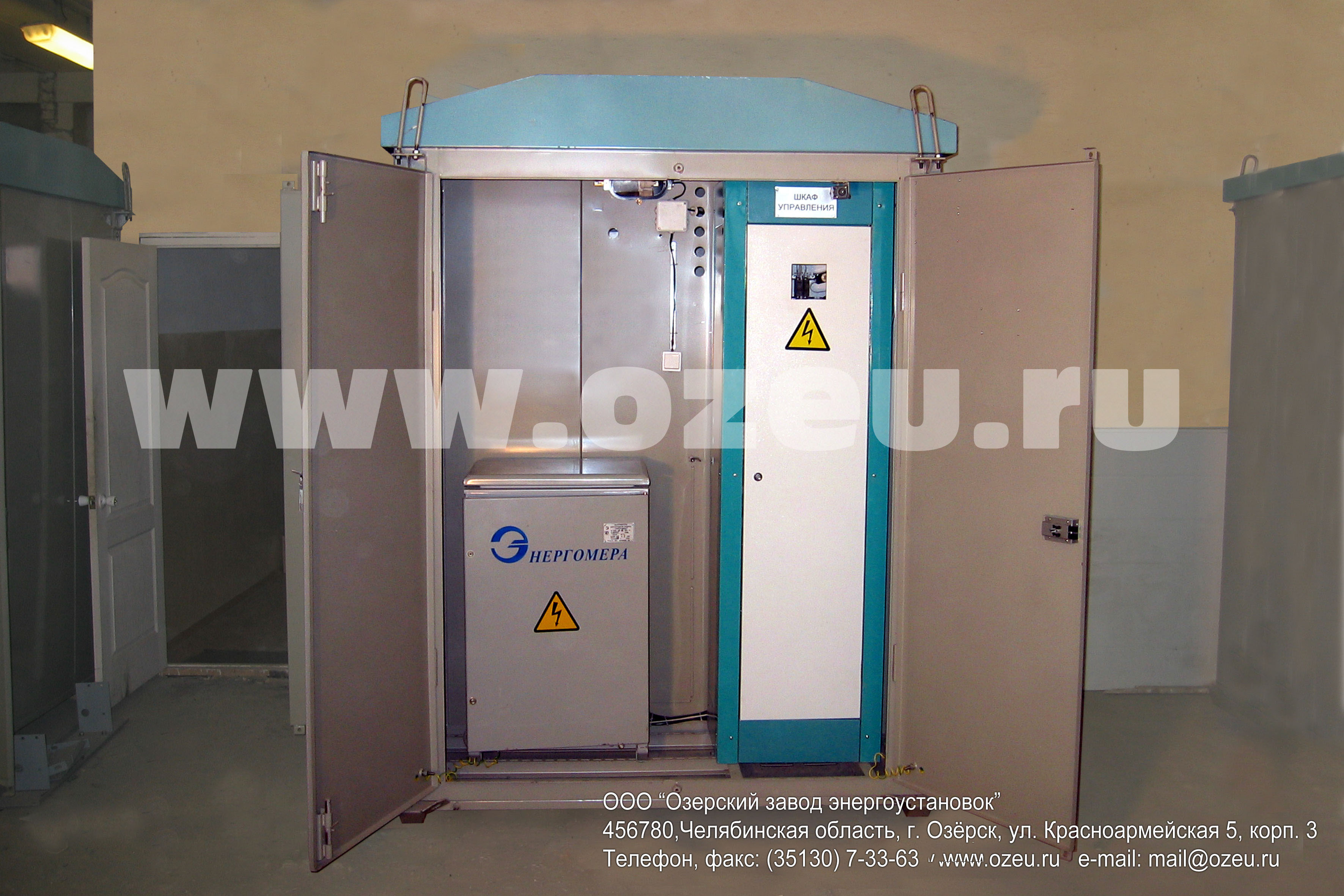

Общий вид УКЗН

1 — крыша; 2- оболочка; 3- салазки

Схема электрическая принципиальная УКЗН с выпрямителем типа В-ОПЕ с телемеханикой

Р1-счетчик, R1, R2-резистор, EL1 — светильник, PV-вольтметр, S1-тумблер, SB1-выключатель,

QF1, QF2, QF3-выключатель автоматический, Т1-трансформатор, XS1-розетка,

U1, U2-блок катодной защиты

Схема электрическая принципиальная УКЗН с выпрямителем типа ТДЕ-9

Р1-счетчик, R1, R2-резистор, EL1 — светильник, PV-вольтметр, S1-тумблер, S1-тумблер,

SB1-выключатель, QF1, QF2, QF3-выключатель автоматический, Т1-трансформатор,

XS1-розетка, U1, U2-блок катодной защиты
