Устройства распределительные катодной защиты низковольтные серии УКЗН и МЭХЗН предназначены для катодной защиты наземных и подземных металлических трубопроводов и сооружений от электрохимической коррозии.

Устройства УКЗН (МЭХЗН) питаются от сети переменного тока напряжением 0,23 кВ частотой 50Гц. Выводы линий постоянного тока — кабельные.

Устройства соответствуют требованиям ТУ 3431-038-75454983-2006.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Устройства предназначены для установки на открытом воздухе.

• высота над уровнем моря не более 1000 м;
• рабочая температура окружающей среды для исполнения У1 — от минус 45 до плюс 40°С;
• рабочая температура окружающей среды для исполнения УХЛ1 — от минус 60 до плюс 40°С;
• влажность при температуре плюс 25°С — не более 98%.

Примечание: допускается использование устройств для работы на высоте над уровнем моря более 1000 м, при выполнении требований ГОСТ 15150- 69, ГОСТ 12434-83.

Устройства не предназначены для работы в условиях тряски, вибрации и ударов.

Обеспечение нормальной работы устройств при отрицательных температурах окружающего воздуха производится с помощью терморегуляторов и нагревателей. Обогрев счетчика осуществляется при температуре ниже плюс 5°С, обогрев отсеков — при температуре ниже минус 25°С.

Металлооболочка МЭХЗН окрашивается современным антикоррозийным полимерным порошковым покрытием, обеспечивающим стойкость к наиболее неблагоприятным климатическим воздействиям внешней среды.

ПРИНЦИП РАБОТЫ

Принцип работы устройства основан на подаче переменного напряжения 220 В частотой 50 Гц к блоку БКЗ, при помощи которого происходит смещение электрического потенциала защищаемого объекта в область безопасную от возникновения электрохимической коррозии.

Устройства с автоматическим регулированием защитного потенциала отличаются от устройств с ручным регулированием возможностью подключения к различным системам телемеханики для дистанционного управления (дистанционной установки в автоматическом режиме защитного потенциала) и контроля.

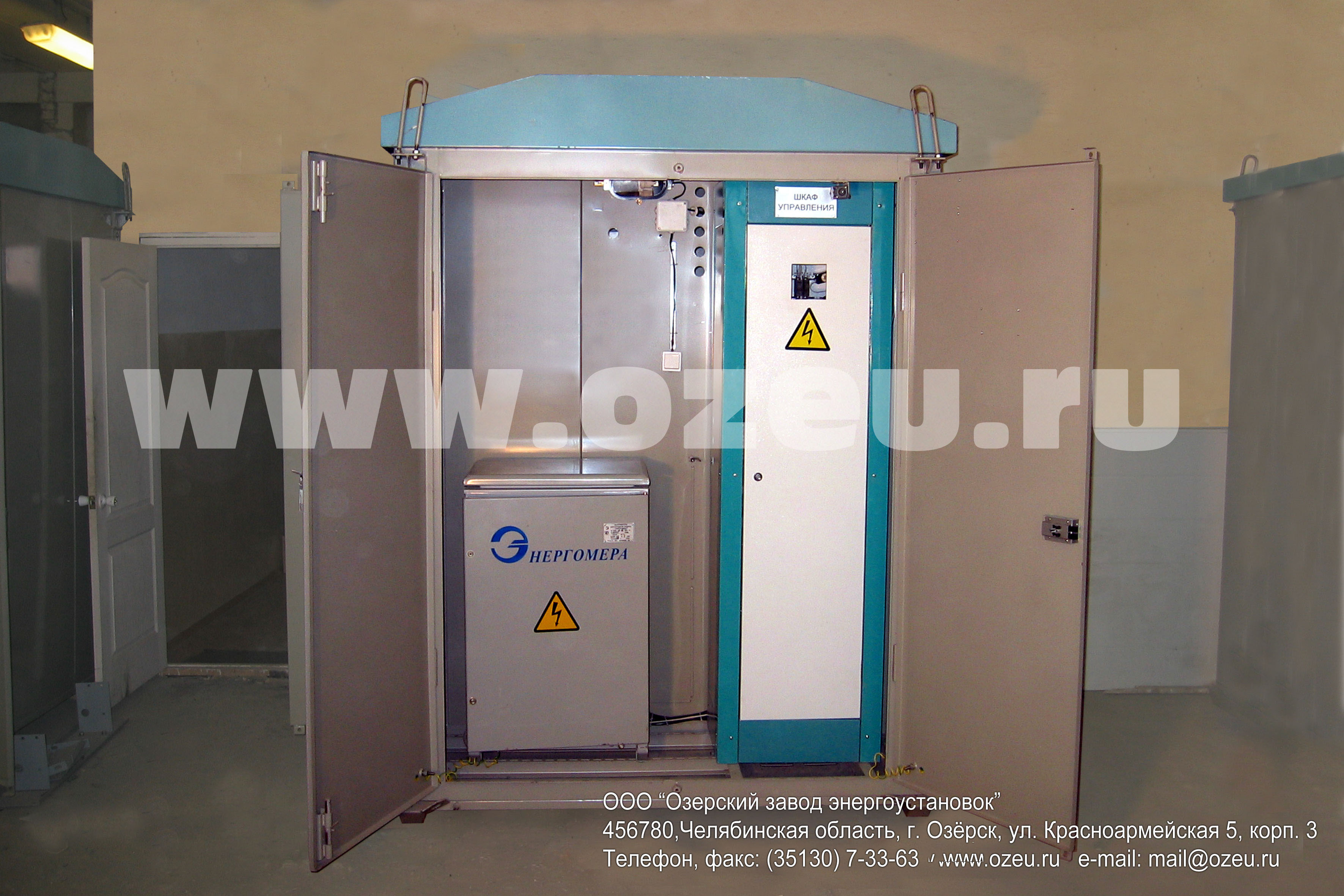

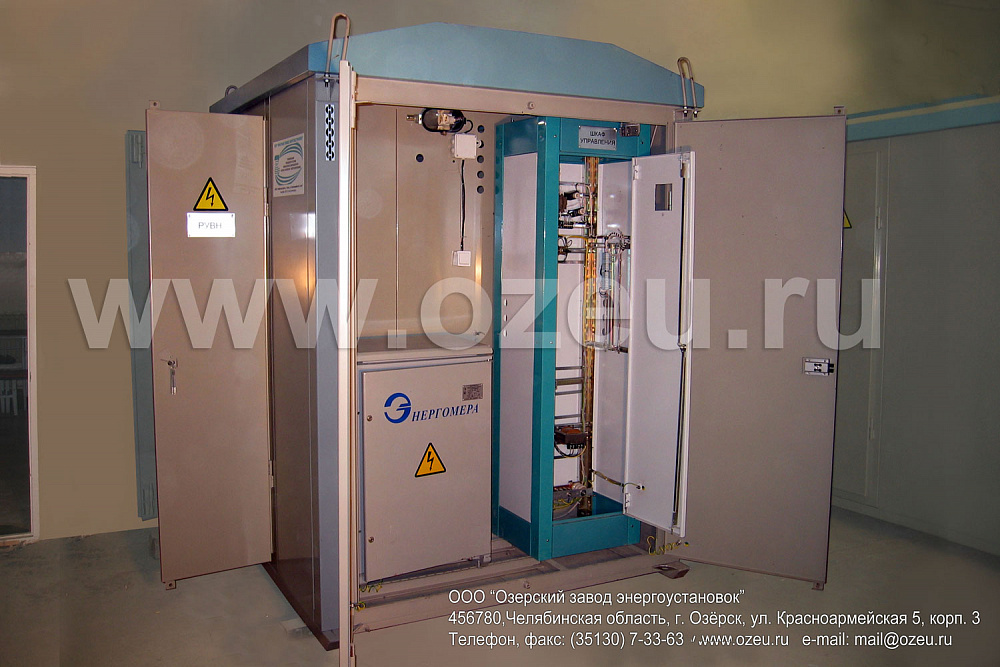

УКЗН (МЭХЗН) на один или два блока БКЗ представляет собой металлооболочку на транспортных салазках, внутри которой установлены панель управления, один или два БКЗ.

УКЗН (МЭХЗН) на три или четыре блока БКЗ представляет собой металлооболочку на транспортных салазках, внутри которой установлены панель управления, три или четыре БКЗ.

Устройства обеспечены защитой от несанкционированного доступа.
