Импульсный преобразователь ИПКЗ-РА® — оборудование, используемое в составе системы электрохимической защиты от коррозии подземных частей сооружений из металла. Устройство преобразует переменный электрический ток в постоянный и подает необходимый потенциал на защищаемые элементы. ИПКЗ-РА® — один из самых популярных вариантов станции, используемой в современных системах электрохимзащиты.

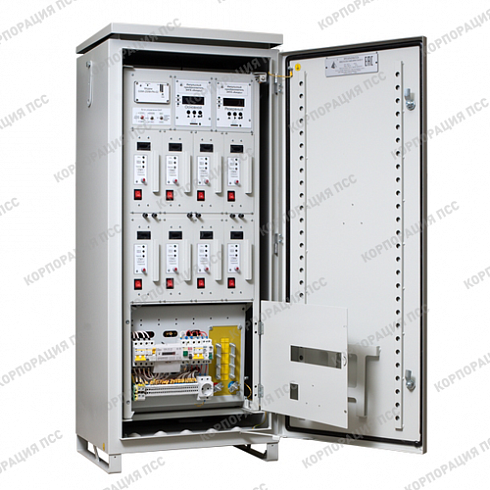

Станция представляет собой блок оборудования, состоящий из клеммной панели, системы управления и модулей питания — в зависимости от модели их количество может варьироваться от одного до четырех. Блок располагается внутри защищенного металлического шкафа, установленного на несущую стойку.

Оборудование выполнено в соответствии с основными техническими требованиями ОТТ-75-180.00-КТН-016-19 к модульным станциям катодной защиты (ТУ 27.11.50-098-73892839-2019), входят в реестр ОВП ПАО "Транснефть".

Функциональные возможности

Преобразователи работают в режимах:

1) автоматического поддержания суммарного потенциала на заданном уровне в диапазоне значений от минус 3,5 В до минус 0,5 В;

2) автоматического поддержания поляризационного потенциала на заданном уровне в диапазоне значений от минус 2,0 В до минус 0,5 В;

3) автоматического поддержания защитного тока (стабилизации выходного тока);

4) автоматической стабилизации выходного напряжения.

На предприятии-изготовителе проведена калибровка измерительных цепей блока управления преобразователей. Блок управления используется в качестве индикатора выходных параметров и рабочих режимов преобразователя. Для контроля верности поддержания заданного значения выходного параметра преобразователя необходимо использовать аттестованные внешние специализированные измерительные устройства утвержденного типа, которые подключаются к соответствующим клеммам преобразователя.

Преобразователи имеют следующие типы исполнений:

ИПКЗ–РА-Е – импульсные преобразователи модульные с естественным охлаждением модулей типа «Радуга®»;

ИПКЗ–РА-Е-Р – импульсные преобразователи модульные с естественным охлаждением модулей типа «Радуга®» со 100% резервированием силовых модулей;

ИПКЗ–РА-ЕМ – импульсные преобразователи модульные с естественным охлаждением модулей многоканальные типа «Радуга®»;

ИПКЗ–РА-ЕМ-Р – импульсные преобразователи модульные с естественным охлаждением модулей многоканальные типа «Радуга®» со 100% резервированием каналов;

Типы телеметрии:

Т1 – подключение через канал связи «токовая петля» физическими сигналами (аналоговыми (4 – 20 мА) и дискретными);

Т2 – подключение к преобразователю посредством последовательного цифрового интерфейса RS-485, протокол Modbus RTU;

Т3 – подключение через канал связи GSM/GPRS версия 1 (базовая);

Т4 – подключение через канал связи GSM/GPRS версия 2 (с двумя SIM-картами);

Т5 – подключение через канал связи GSM/GPRS версия 3;

Т6 – подключение к преобразователю по радиоканалу (в UHF-диапазоне или других).

В преобразователи могут быть реализованы комбинации типов телеметрии. В этом случае обозначение должно осуществляться следующим образом:

Т13 – комбинация типов Т1 и Т3

Т25 – комбинация типов Т2 и Т5

Т124 – комбинация типов Т1, Т2 и Т4 и т.д.

При установке, монтаже и эксплуатации преобразователей необходимо следовать требованиям руководства по эксплуатации преобразователей ИПКЗ-РА-Е(М).27.11.50.04РЭ и инструкцией по монтажу ИПКЗ-РА-Е(М).27.11.50.04ИМ.

Дополнительные устройства по требованию заказчика:

• Генератор 100 Гц
• Регистратор данных
• Прерыватель тока без синхронизации
• Прерыватель тока с синхронизацией GPS, ГЛОНАСС
• Устройства телеметрии
• Резервный блок питания для систем телемеханики 7 А*ч
• Постамент
