Для оперативного измерения углов изгиба трубы в процессе гнутья.

Комплектация

Приспособление для дистанционного измерения углов ПДИ-3 предназначено для оперативного измерения углов изгиба трубы в процессе гнутья отводов на станках для холодной гибки труб типа ГТ, изгибающих трубу в вертикальной плоскости. Приспособление значительно облегчает работу машиниста, позволяет оперативно корректировать технологический процесс гнутья, повышает производительность работы и качество гибки, снижает вероятность ошибки машиниста трубогиба. По завершении гибки отвода окончательный угол рекомендуется контролировать с помощью калиброванного уклономера или иного поверенного или калиброванного угломера (при необходимости).

Приспособление для дистанционного измерения углов модели ПДИ-3 поставляется в штатном футляре. Для станков ГТ1022, ГТ1424 и ГТ1425 возможно дополнительно заказать кронштейн для крепления приспособления на станок соответствующей модели.

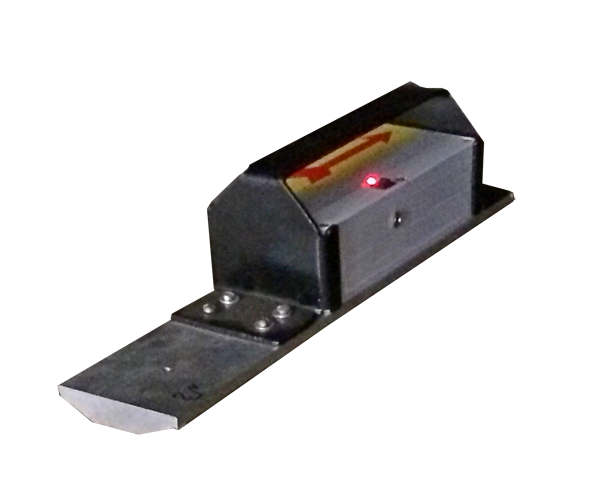

Приспособление для дистанционного измерения углов ПДИ-3 в своем составе имеет 2 выносных электронных датчика наклона (инклинометра), показания с которых отображаются на дисплее блока индикации. Также на дисплее отображаются суммарный угол наклона датчиков, заданное и зафиксированное значение суммарного угла и разность между текущим суммарным углом и зафиксированным значением.

В основаниях датчиков установлены магниты для крепления на металлической поверхности. Датчики устанавливаются на противоположные концы изгибаемой трубы по внутренней нижней или наружной верхней образующей трубы. После установки они включаются и выставляются по одной линии. В этот момент блок индикации показывает суммарный угол 0˚ или же значение угла кривизны трубы.

В процессе гибки трубы датчики в реальном времени определяют угол подъема. Углы подъема и суммарный текущий угол изгиба труба в реальном времени отражаются на блоке индикации, что позволяет машинисту трубогиба постоянно контролировать и оперативно корректировать процесс гибки. Приспособление хранится и переносится в штатном футляре. Для станков ГТ1022 и ГТ1425 (ГТ1424) возможна установка блока индикации фиксировано в кабине (на площадке управления) машиниста трубогиба. Для этого необходимо приобрести одновременно с ПДИ-3 кронштейн для его крепления на станок соответствующей модели.
