Дорны являются составной частью трубогибочного комплекса для производства отводов нефтегазопроводов диаметром 219 - 1420 мм путем холодной гибки труб.

Комплектация

Дорны являются составной частью трубогибочного комплекса для производства отводов нефтегазопроводов диаметром 219 - 1420 мм путем холодной гибки труб. Использование дорнов позволяет получить при максимально возможных углах гиба качественные показатели согласно требований соответствующих ГОСТ и СНиП.

Дорны являются необходимой принадлежностью трубогибочных станков и комплексов. Они обеспечивают высокую эффективность и качество трубогибочных работ: резко снижают овальность сечения гнутого отвода, предотвращают гофрообразование, предупреждают возможные повреждения наружной поверхности трубы (в т.ч. уменьшение адгезии изоляции), создают возможность для уменьшения радиуса гнутья. При гнутье с дорном достигается такое качество гнутья, при котором овальность трубы в гибе бывает, порой, меньше, чем прямой трубы до гибки.

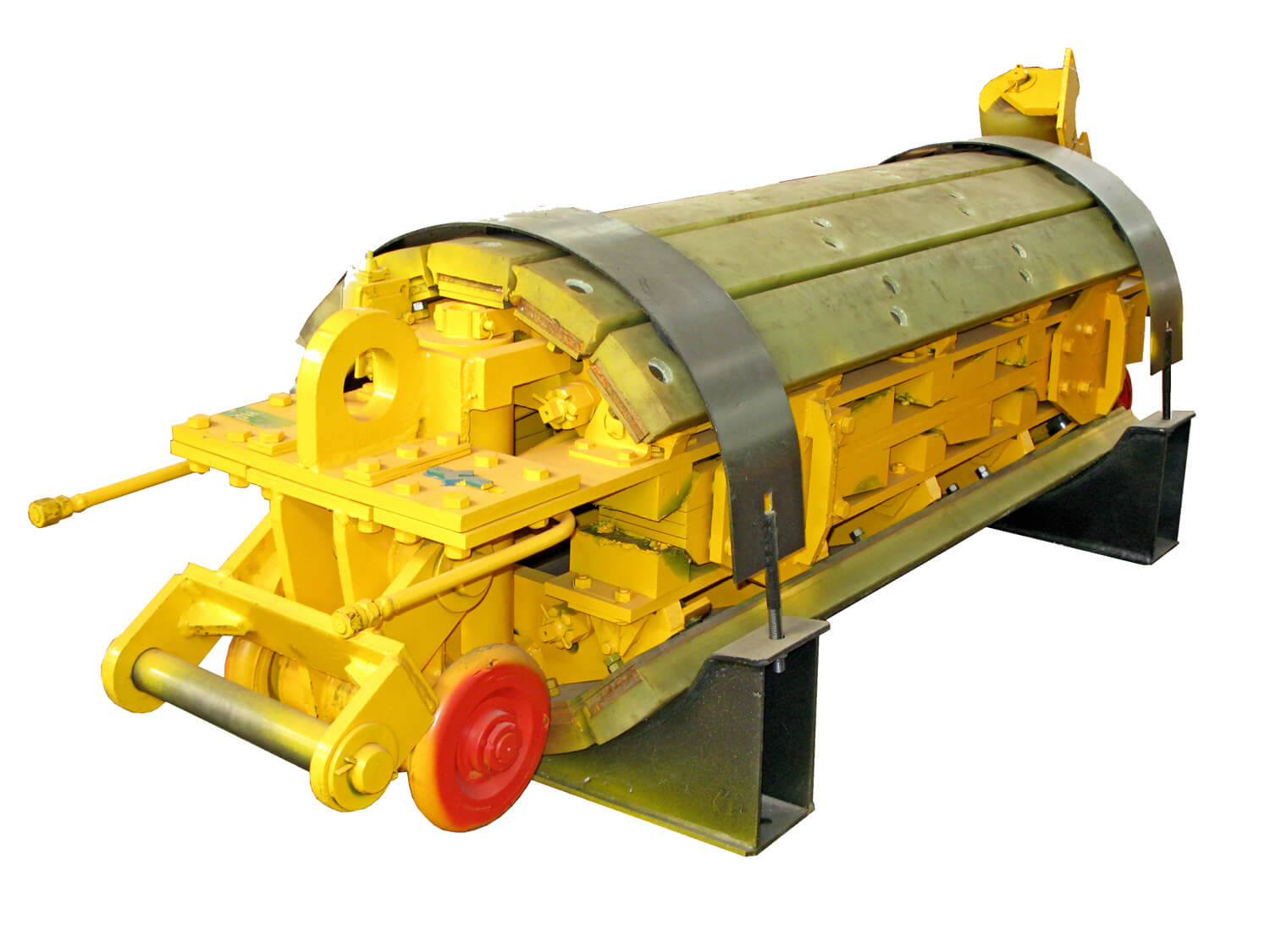

Дорн представляет собой внутритрубную оправку. Конструкция дорнов обеспечивает их высокую жесткость под нагрузкой. Рабочие элементы дорнов, соприкасающиеся с трубой, покрыты полиуретаном. В процессе работы комплекса после установки трубы в трубогиб с помощью гидроцилиндров происходит ввод дорна в трубу и затем разжатие дорна и непосредственно гибка.

В процессе гиба за счет своей конструкции дорн находится в постоянно поджатом к трубе состоянии, что приводит к перераспределению усилий, возникающих при гибе, и позволяет значительно снизить гофрообразование и остаточную овальность получаемого отвода. Особенно это сказывается при гнутье тонкостенных труб.

Управление дорном, а также и всеми остальными рабочими органами трубогибочного комплекса производится с пульта управления станка-трубогиба.

По сравнению с другими типами дорнов представленные дорны имеют следующие преимущества:

• толщина покрытия высококачественным полиуретаном рабочей части в 3-4 раза выше, что увеличивает срок службы в три раза, исключает отслаивание и растрескивание полиуретана;
• прогоны дорна выполнены из высококачественной рессорной стали со специальной термообработкой;
• профиль рабочих элементов четко соответствует профилю трубы;
• клиновая конструкция является наиболее жесткой и способна перераспределять максимальные нагрузки усилия гиба, являясь вместе с тем и более работоспособной и ремонтопригодной;
• повышенный ресурс работы дорнов за счет увеличенного ресурса работы как каждой детали, так и их сопряжений в целом.;
• использование вспомогательного оборудования позволяет осуществить жесткое и точное перемещение не только самого дорна, но и, при необходимости, трубы с помощью разжатого в ней дорна и механизма подачи. (В аналогах перемещение дорна является нестабильным за счет проскальзывания привода).
