Подогреватель блочный с промежуточным теплоносителем ПБТ-1,6М

Классификационный номер ET.07.01.12.05.02.05.01-001.309
Есть поставщики Связаться с поставщиками
Подогреватель блочный с промежуточным теплоносителем ПБТ-1,6М

Общие сведения

Подогреватель предназначен для нагрева нефти, нефтяной эмульсии, газа, газового конденсата или их смесей в системах нефтегазосбора, а также воды для технологических и теплофикационных целей на нефтегазодобывающих предприятиях.

Особенности

Климатическое исполнение – У, УХЛ, ХЛ по ГОСТ 15150-69. Категория размещения 1 по ГОСТ 15150-69.

Характеристики Подогреватель блочный с промежуточным теплоносителем ПБТ-1,6М
Номинальная тепловая мощность, МВт (Гкал/ч)
1,86 (1,6)
Производительность по нагревательному продукту, т/сут:
- нефтяная эмульсия обводненностью 30% при ΔТ=65°C
925
- нефтяная эмульсия обводненностью 30% при ΔТ=25°C
2415
Температура продукта, °С:
- при входе в подогреватель, не менее
+5
- на выходе из подогревателя, не более
+70
- нагрева промежуточного теплоносителя, не более
+95
КПД, %, не более
75
Тип промежуточного теплоносителя
Пресная вода, раствор этиленгликоля, иные негорючие теплоносители
Давление в продуктовом змеевике, МПа (кгс/см2):
- рабочее, не более
6,3 (63)
- расчетное
6,3 (63)
- пробное гидравлическое
8,2 (82)
Параметры нагреваемой среды:
- наименование
нефть, нефтяная эмульсия
- плотность при 20°С, кг /м3, не более
900
- вязкость при 20°С, сСт
100
- содержание сероводорода (H2S), % мол., не более
0,01
- содержание двуокиси углерода (СО2), % мол., не более
1,0
Параметры топлива:
- наименование
Природный или попутный нефтяной газ
- содержание сероводорода (H2S), масс. доля, % не более
0,002
- теплота сгорания, МДж/м3, в пределах
35…60
- давление на входе в блок подготовки топлива, МПа (кгс/см2) в пределах
0,2…0,4 (2,0…4,0)
- номинальное давление перед горелкой, МПа (кгс/см2)
0,03(0,3)
- расход топливного газа, м3/ч, не более
215
Масса, кг, не более:
- общая (без промежуточного теплоносителя)
17120
- блок нагрева
15620
- блок вентиляторного агрегата
880
Срок службы, лет, не менее
10
Средний ресурс до капитального ремонта, лет
3,5

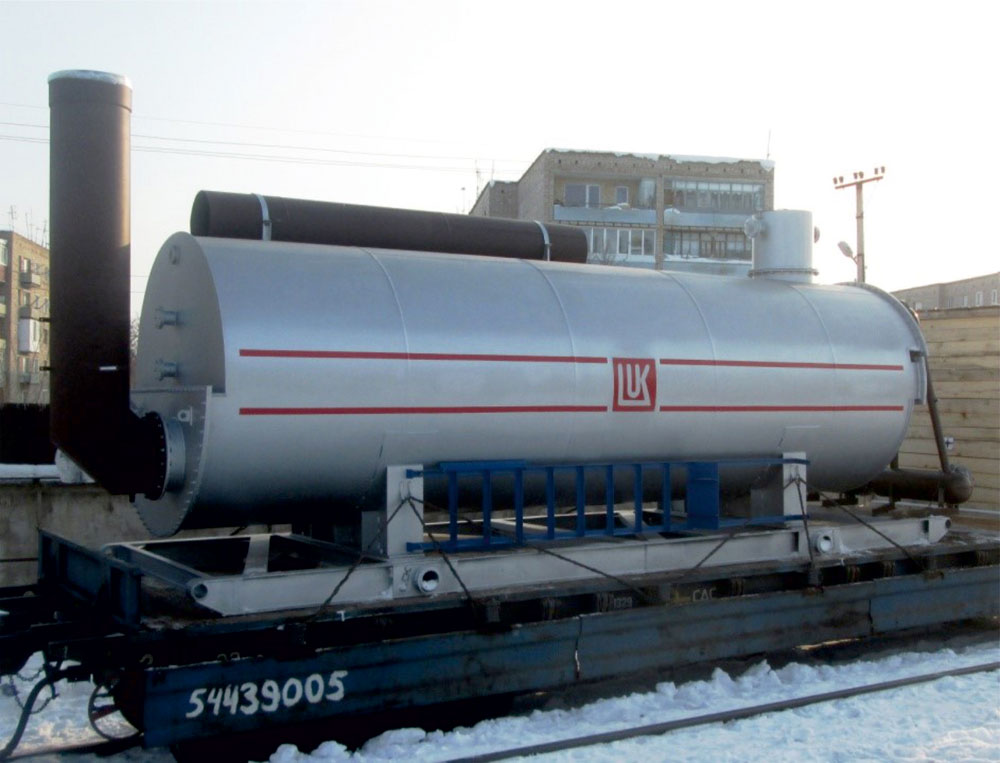

Фото/видео галерея Подогреватель блочный с промежуточным теплоносителем ПБТ-1,6М
