Подогреватель нефти с комбинированным нагревом ПНК-1,9

Классификационный номер ET.07.01.12.05.02.04.01-001.309
Есть поставщики Связаться с поставщиками
Подогреватель нефти с комбинированным нагревом ПНК-1,9

Общие сведения

Подогреватель нефти комбинированный (в дальнейшем ПНК-1,9) применяется для нагрева нефти различной вязкости и нефтяной эмульсии в технологии подготовки нефти на промыслах, а также при ее транспортировке.

Особенности

Возможность подогрева продукта в подогревателе до 110°С, благодаря чему существует возможность использования при подготовке тяжелых нефтей, а также в технологиях стабилизации нефти и газового конденсата.

Климатическое исполнение – У, УХЛ, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ 15150-69.


Характеристики Подогреватель нефти с комбинированным нагревом ПНК-1,9
Номинальная тепловая мощность, МВт (Гкал/ч)
1,9 (1,6)
Производительность по нагревательному продукту, т/сут:
- нефтяная эмульсия обводненностью 30% при ΔТ=105°C
585
- нефтяная эмульсия обводненностью 30% при ΔТ=25°C
2465
Температура продукта, °С:
- на входе в подогреватель, не менее
+5
- на выходе из подогревателя, не более
+110
КПД, %, не более
85
Тип промежуточного теплоносителя
Пресная вода, раствор этиленгликоля, иные негорючие теплоносители
Давление в продуктовом змеевике, МПа (кгс/см2):
- рабочее, не более
6,3 (63)
- расчетное
6,3 (63)
- пробное гидравлическое
8,2(82)
Параметры нагреваемой среды:
- наименование
нефть, нефтяная эмульсия
- плотность при 20°С, кг /м3, не более
900
- вязкость при 20°С, сСт
100
- содержание сероводорода (H2S), % мол., не более
0,01
- содержание двуокиси углерода (СО2), % мол., не более
1,0
Параметры топлива:
- наименование
Природный или попутный нефтяной газ
- содержание сероводорода(H2S), масс. доля, % не более
0,002
- теплота сгорания, МДж/м3, в пределах
35…60
- давление на входе в блок подготовки топлива, МПа (кгс/см2) в пределах
0,2…0,4 (2,0…4,0)
- номинальное давление перед горелкой, МПа (кгс/см2)
0,03(0,3)
- расход топливного газа, м3/ч, не более
235
Масса, кг, не более:
- подогреватель в нерабочем состоянии
11800
- блок вентиляторного агрегата
1000
- блок подготовки топлива
700
Срок службы, лет, не менее
10
Средний ресурс до капитального ремонта, лет
3,5

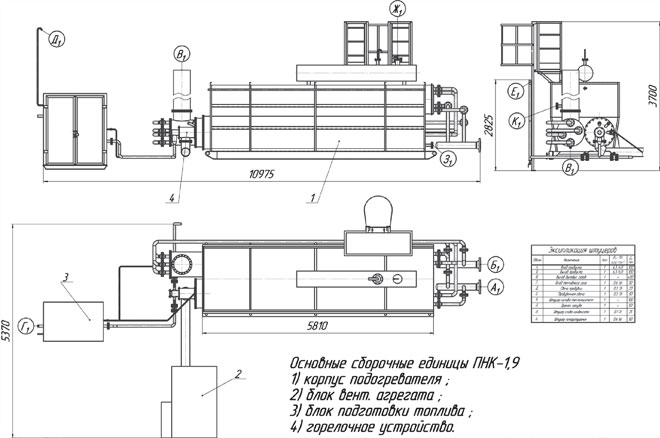

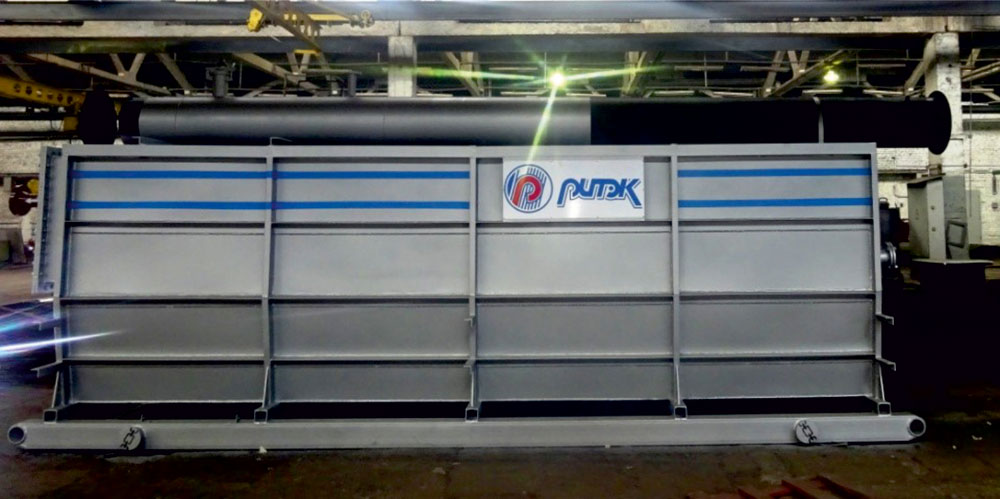

Фото/видео галерея Подогреватель нефти с комбинированным нагревом ПНК-1,9
