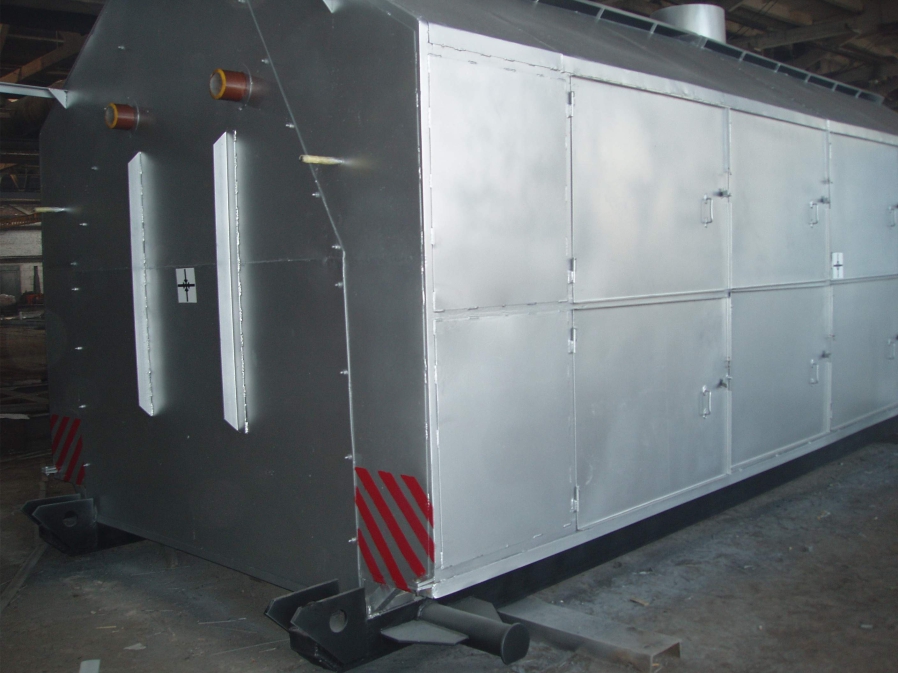

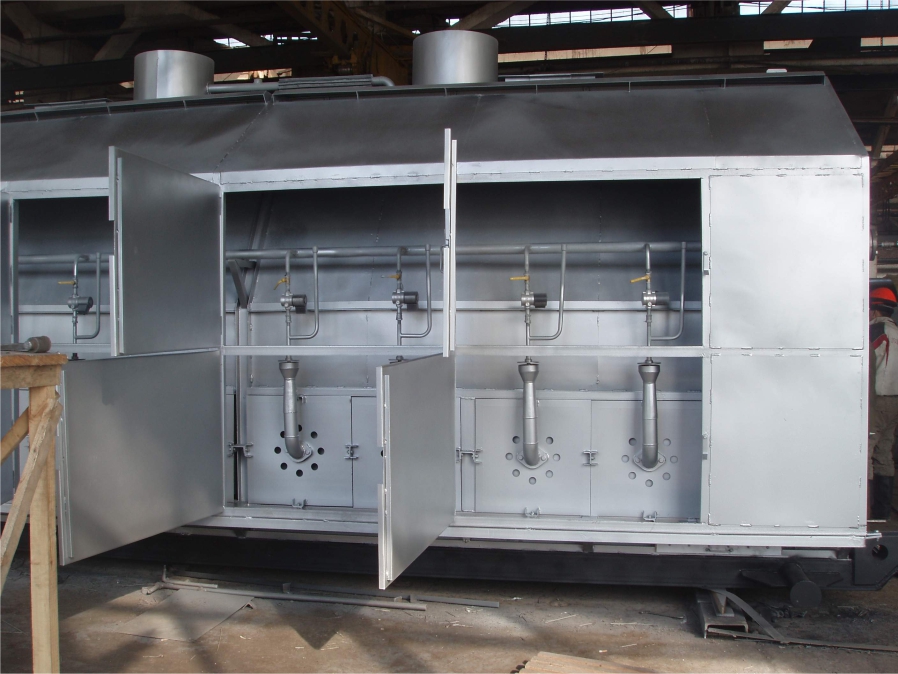

Подогреватели нефти с промежуточным теплоносителем ПНПТ-0,3 (Ж), ПНПТ-0,63 (Ж), ПНПТ-1,6 (Ж), ПНПТ-3,87 (Ж) предназначены для нагрева нефти и нефтяной эмульсии при транспортировке и промысловой подготовке. Климатическое исполнение – «У» и «ХЛ».

Устройство, принцип работы

Подогреватели нефти состоят из следующих основных частей:

• блок нагрева;
• блок подготовки топлива;
• система автоматики и безопасности.

В рабочем положении к подогревателю крепится площадка обслуживания.

Технологический процесс нагрева нефти:

• Нефть из промысловой сети через задвижку поступает в продуктовый змеевик подогревателя, нагревается от промежуточного теплоносителя (вода, антифриз “40” или “65”) после чего выводится из подогревателя;
• Топливо сжигается в топке подогревателя, отдавая тепло промежуточному теплоносителю;
• Охлажденные продукты сгорания при помощи дымовой трубы выводятся из топки подогревателя в атмосферу.

Блок нагрева предназначен для передачи тепла от продуктов сгорания нагреваемому продукту.

Особенности подогревателей нефти

Змеевик и топка снабжены строповыми устройствами, по роликам, установленным в ёмкости блока нагрева, топочная камера и змеевик свободно выкатываются, что делает подогреватели ПНПТ максимально доступными для осмотра и технического обслуживания.

Автоматизация

Имеется возможность поставки подогревателя с различными системами автоматизации.

Подогреватель нефти ПНПТ серийно комплектуется системой автоматики БУК-5ПУР, по отдельному заказу СА-ПНГ.М-И, на базе контроллера Direct Logic DL-05.

Системы автоматизации предусматривают возможность обмена информацией с верхним уровнем управления и дистанционное управление с использованием различных промышленных протоколов (MODBUS RTU и др.), с использованием интерфейсов RS-232 и RS-485, что позволяет легко интегрировать подогреватель в АСУ-ТП.
