Подогреватели путевые ПНПТ-0,63, ПНПТ-1,6, ПНПТ-3,87

Общие сведения

Подогреватель путевой ёмкостного типа с промежуточным теплоносителем ПНПТ предназначен для нагрева нефти, нефтяной эмульсии, газа, газового конденсата или их смесей в системах нефтегазосбора, а также воды для технологических и теплофикационных целей на нефтегазодобывающих предприятиях.

Особенности

Климатическое исполнение – У, УХЛ, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Характеристики Подогреватели путевые ПНПТ-0,63, ПНПТ-1,6, ПНПТ-3,87
Наименование
ПНПТ-0,63 / ПНПТ-1,6 / ПНПТ-3,87
Номинальная тепловая мощность, МВт (Гкал/ч)
0,73(0,63) / 1,86(1,6) / 4,5(3,87)
Производительность по нагревательному продукту, т/сут, (кг/с):
- нефтяная эмульсия обводненностью 30% при ΔТ=65°C
360 / 925 / 2245
- нефтяная эмульсия обводненностью 30% при ΔТ=25°С
945 / 2415 / 5845
Температура продукта, °С:
- на входе в подогреватель, не менее
+5
- на выходе из подогревателя, не более
+70
- нагрева промежуточного теплоносителя, не более
+95
КПД, % , не более
80 / 85
Тип промежуточного теплоносителя
Пресная вода, раствор этиленгликоля, иные негорючие теплоносители
Давление в продуктовом змеевике, МПа (кгс/см2):
- рабочее, не более
6,3 (63)
- расчетное
6,3 (63)
- пробное гидравлическое
8,2 (82)
Параметры нагреваемой среды:
- наименование
нефть, нефтяная эмульсия, пластовая вода
- плотность при 20°С, кг /м3, не более
900
- вязкость при 20°С, сСт
100
- содержание сероводорода (H2S), % мол., не более
0,01
- содержание двуокиси углерода (СО2), % мол., не более
1,0
Параметры топлива (природный или попутный нефтяной газ):
- теплота сгорания, кКал/нм3
8365…14340 / 8365…14340
- давление на входе подогревателя, МПа (кгс/см2), в пределах
0,2…0,4 (2,0…4,0) / 0,2…0,4 (2,0…4,0)
- давление перед горелкой, МПа (кгс/см2)
0,07-0,15(0,7-1,5) / 0,03 (0,3)
- содержание сероводорода, % мол., не более
0,002 / 0,002
- расход топливного газа, м3/ч
<=100 / <=215 / 60…593
Масса без промежуточного теплоносителя, кг, не более
13000 / 19100 / 43000
Срок службы, лет, не менее
10
Показатели надежности:
- средний ресурс до капитального ремонта, год, не менее
3,5

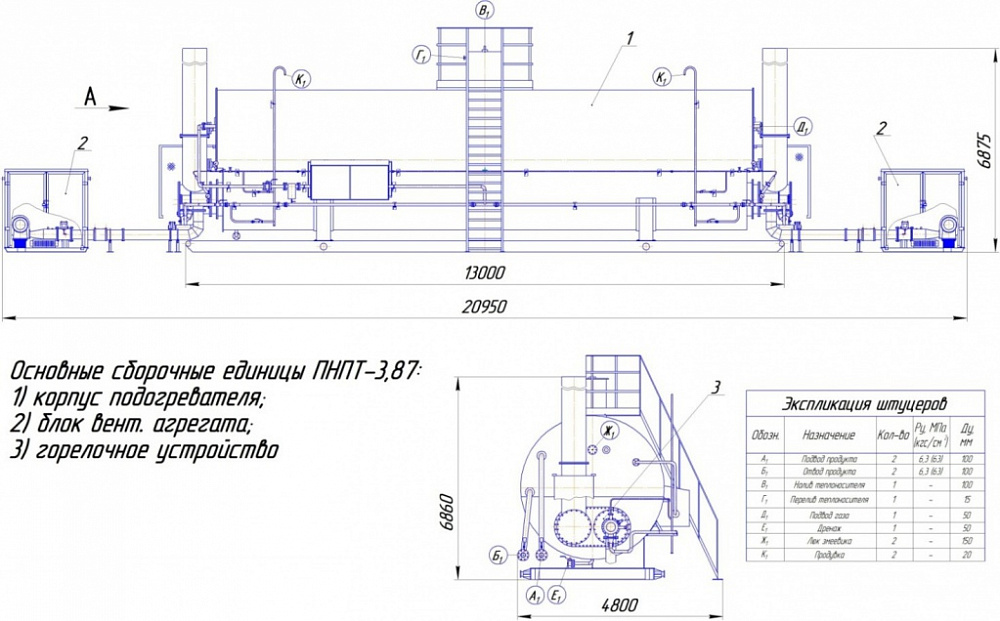

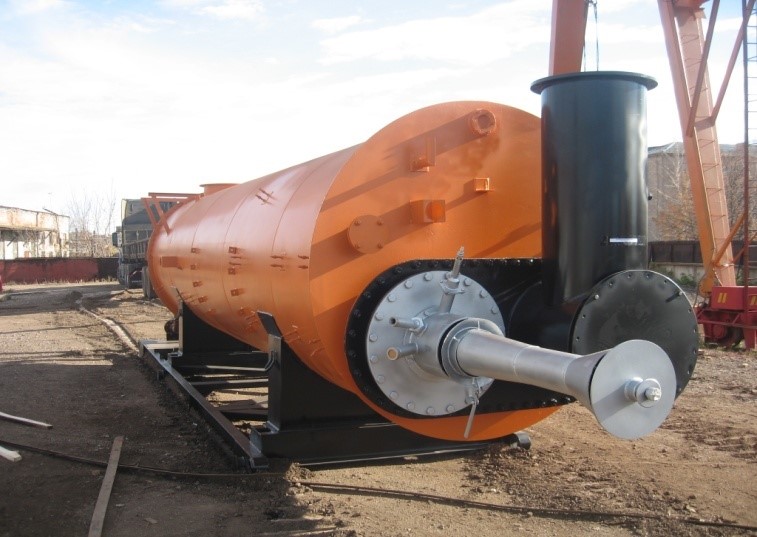

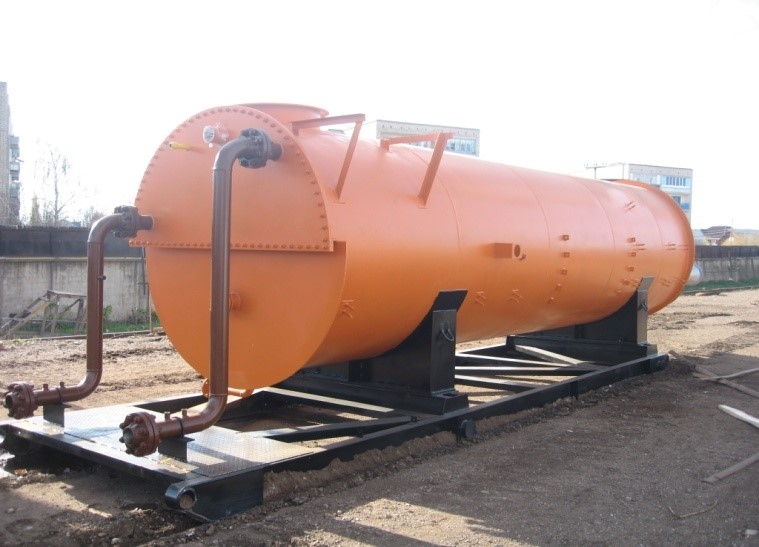

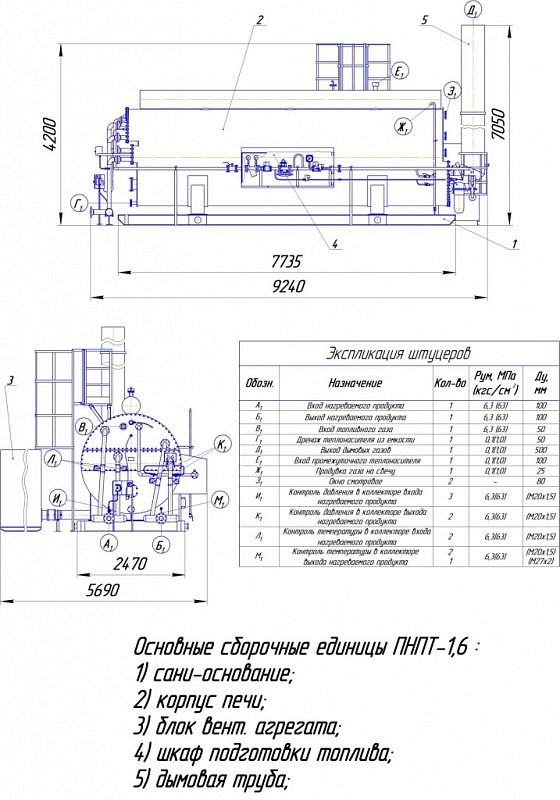

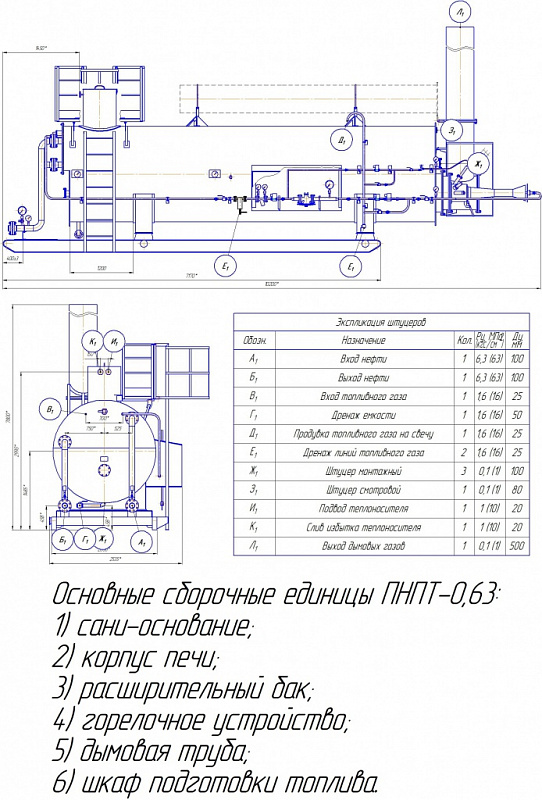

Фото/видео галерея Подогреватели путевые ПНПТ-0,63, ПНПТ-1,6, ПНПТ-3,87
