Подогреватели путевые ППТ-0,2Г, ППТ-0,2Ж, ППТ-0,2ГЖ (мобильная)

Классификационный номер ET.07.01.12.05.02.02.01-001.309
Есть поставщики Связаться с поставщиками
Подогреватели путевые ППТ-0,2Г, ППТ-0,2Ж, ППТ-0,2ГЖ (мобильная)

Общие сведения

Подогреватель предназначен для нагрева нефти, нефтяной эмульсии, газа, газового конденсата или их смесей в системах нефтегазосбора, а также воды для технологических и теплофикационных целей на нефтегазодобывающих предприятиях.

Особенности

Климатическое исполнение – У, УХЛ, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Характеристики Подогреватели путевые ППТ-0,2Г, ППТ-0,2Ж, ППТ-0,2ГЖ (мобильная)
Наименование
ППТ-0,2Г / ППТ-0,2Ж / ППТ-0,2ГЖ (мобильная)
Номинальная тепловая мощность, кВт (Гкал/ч)
120 (0,1) … 290( 0,25)
Производительность по нагреваемому продукту:
- нефть обводненностью 30% при ΔТ=65°C, т/сут
140
- нефть обводненностью 30% при ΔТ=25°C, т/сут
375
- газовый конденсат при ΔТ=65°C, т/сут
190
- газовый конденсат при ΔТ=25°C, т/сут
500
- вода при ΔТ=65°C, т/сут
90
- вода при ΔТ=25°C, т/сут
235
- газ при ΔТ=65°C, м3/сут
215105
Температура продукта, °С:
- на входе в подогреватель, не менее
+5
- на выходе из подогревателя, не более
+70
- нагрева промежуточного теплоносителя, не более
+95
КПД, %, не более
80
Тип промежуточного теплоносителя
Пресная вода, раствор этиленгликоля, иные негорючие теплоносители
Давление в продуктовом змеевике, МПа (кгс/см2):
- рабочее, не более
6,3 (63)
- расчетное
6,3 (63)
- пробное гидравлическое
8,2 (82)
Параметры нагреваемой среды:
- наименование
нефть, нефтяная эмульсия
- плотность при 20°С, кг /м3, не более
900
- вязкость при 20°С, сСт
100
- содержание сероводорода (H2S), % мол., не более
0,01
- содержание двуокиси углерода (СО2), % мол., не более
1,0
Характеристика жидкого топлива (дизтопливо, нефть):
- теплота сгорания низшая, кКал/кг
6800
- давление перед форсункой, МПа (кгс/cм2), не более
4,0 (40)
- расход топлива, кг/ч, не более
20…40
Характеристика топливного газа (попутный нефтяной/природный газ):
- теплота сгорания, кКал/нм3
8365…14340 / - / 8365…14340
- содержание сероводорода, (H2S), % мол., не более
0,002 / - / 0,002
- давление на входе подогревателя, МПа (кгс/см2)
0,2…0,4 (2,0…4,0) / - / 0,2…0,4 (2,0…4,0)
- давление перед горелкой, МПа, (кгс/см2)
0,006…0,07 (0,06…0,7) / - / 0,03 (0,3)
- расход топливного газа, м3/ч, (кгс/см2)
35 / - / 35
Масса без промежуточного теплоносителя, кг, не более
4600 / 5480
Срок службы, лет, не менее
10
Показатели надежности:
- средний ресурс до капитального ремонта, год, не менее.
3,5

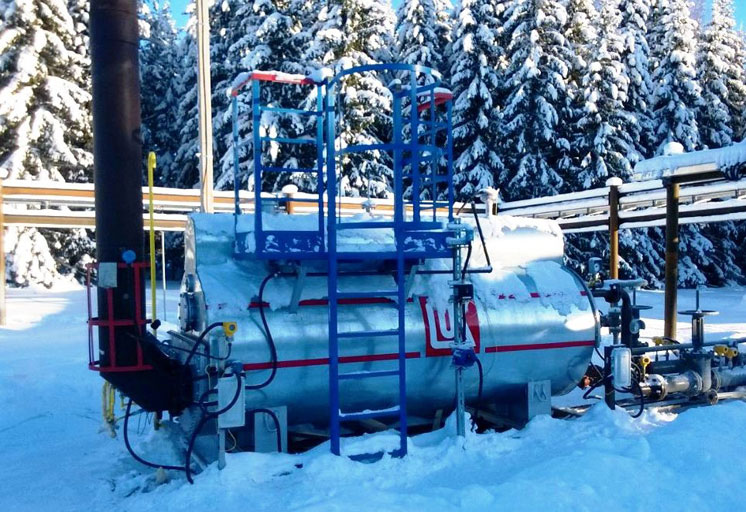

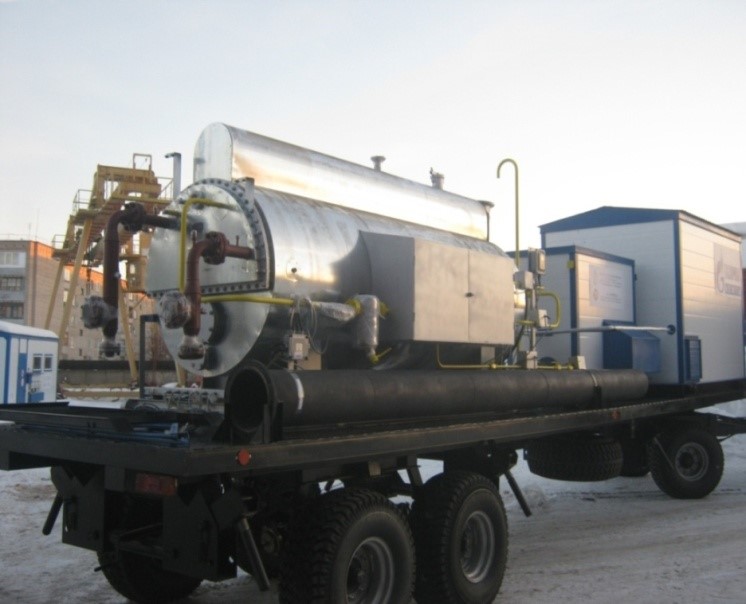

Фото/видео галерея Подогреватели путевые ППТ-0,2Г, ППТ-0,2Ж, ППТ-0,2ГЖ (мобильная)
