Подогреватель путевой ПП-4В

Классификационный номер ET.07.01.12.05.02.01.02-001.309
Есть поставщики Связаться с поставщиками
Подогреватель путевой ПП-4В

Общие сведения

Путевой подогреватель ПП-4В предназначен для нагрева нефти, нефтяной эмульсии, газа, газового конденсата или их смесей в системах нефтегазосбора, а также воды для технологических и теплофикационных целей на нефтегазодобывающих предприятиях.

Особенности

Повышенная мощность, достигаемая за счет конструктивных особенностей:

1)  змеевик с большей площадью теплообмена;

2)  две дутьевые горелки.

Климатическое исполнение – У, УХЛ, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.


Характеристики Подогреватель путевой ПП-4В
Номинальная тепловая мощность, МВт (Гкал/ч)
4,0 (3,44)
Производительность по нагреваемому продукту, т/сут:
- нефтяная эмульсия обводненностью 30% при ΔТ=65°C
1995
- нефтяная эмульсия обводненностью 30% при ΔТ=25°C
5195
Температура продукта, °С:
- на входе в подогреватель, не менее
+5
- на выходе из подогревателя, не более
+70
- нагрева промежуточного теплоносителя, не более
+95
КПД, % , не менее
80
Давление в продуктовом змеевике, МПа (кгс/см2):
- рабочее, не более
6,3 (63)
- расчетное
6,3 (63)
- пробное гидравлическое
8,2 (82)
Параметры нагреваемой среды:
- наименование
нефть, нефтяная эмульсия
- плотность при 20°С, кг /м3, не более
900
- вязкость при 20°С, сСт
100
- содержание сероводорода (H2S), % мол., не более
0,01
- содержание двуокиси углерода (СО2), % мол., не более
1,0
Параметры топлива:
- наименование
природный или попутный нефтяной газ
- содержание сероводорода(H2S), масс. доля, % не более
0,002
- теплота сгорания, МДж/м3, в пределах
35…60
- давление на входе в блок подготовки топлива, МПа (кгс/см2) в пределах
0,2…0,4(2,0…4,0)
- номинальное давление перед горелкой, МПа (кгс/см2)
0,03(0,3)
- расход топливного газа, м3/ч, не более
470
Масса подогревателя в сборе, кг, не более
50000
Срок службы, лет, не менее
10
Средний ресурс до капитального ремонта, лет
3,5

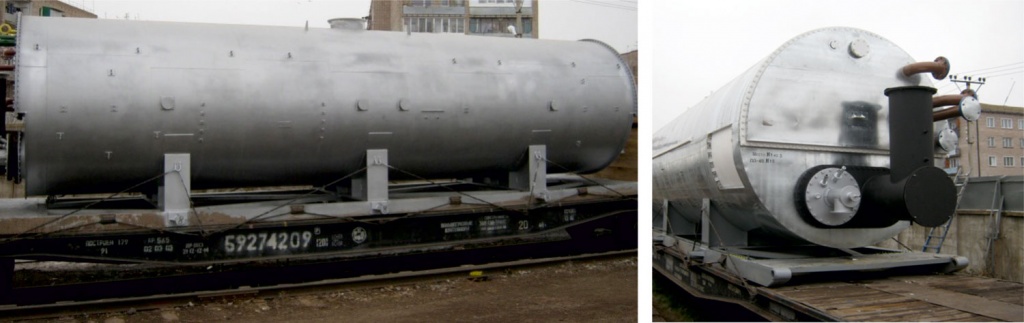

Фото/видео галерея Подогреватель путевой ПП-4В
