Подогреватели путевые ПП-1,6А, ПП-1,6АЖ, ПП-1,6АМЖГ

Классификационный номер ET.07.01.12.05.02.01.01-001.309
Есть поставщики Связаться с поставщиками
Подогреватели путевые ПП-1,6А, ПП-1,6АЖ, ПП-1,6АМЖГ

Общие сведения

Путевой подогреватель предназначен для нагрева нефти, нефтяной эмульсии, газа, газового конденсата или их смесей в системах нефтегазосбора, а также воды для технологических и теплофикационных целей на нефтегазодобывающих предприятиях.

Особенности

Климатическое исполнение – У, УХЛ, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.


Характеристики Подогреватели путевые ПП-1,6А, ПП-1,6АЖ, ПП-1,6АМЖГ
Наименование
ПП-1,6А / ПП-1,6АЖ / ПП-1,6АМЖГ
Номинальная тепловая мощность, МВт (Гкал/ч)
1,86 (1,6)
Производительность по нагревательному продукту, т/сут:
- нефтяная эмульсия обводненностью 30% при ΔТ=65°C
925
- нефтяная эмульсия обводненностью 30% при ΔТ=25°C
2415
Температура продукта, °С:
- на входе в подогреватель, не менее
+5
- на выходе из подогревателя, не более
+70
- нагрева промежуточного теплоносителя, не более
+95
КПД, %, не более
80
Тип промежуточного теплоносителя
Пресная вода, раствор этиленгликоля, иные негорючие теплоносители
Давление в продуктовом змеевике, МПа (кгс/см2):
- рабочее, не более
6,3 (63)
- расчетное
6,3 (63)
- пробное гидравлическое
8,2 (82)
Параметры нагреваемой среды:
- наименование
нефть, нефтяная эмульсия
- плотность при 20°С, кг /м3, не более
900
- вязкость при 20°С, сСт
100
- содержание сероводорода (H2S), % мол., не более
0,01
- содержание двуокиси углерода (СО2), % мол., не более
1,0
Параметры топлива (природный или попутный нефтяной газ):
- содержание сероводорода(H2S), масс. доля, % не более
0,002 / - / 0,002
- теплота сгорания, МДж/м3, в пределах
35…60 / - / 35…60
- давление на входе в блок подготовки топлива, МПа (кгс/см2) в пределах
0,2…0,4 (2,0…4,0) / - / 0,2…0,4 (2,0…4,0)
- номинальное давление перед горелкой, МПа (кгс/см2)
0,07…0,15 (0,7…1,5) / - / 0,03 (0,3)
- расход топливного газа, м3/ч, не более:
а) общий
180 / - / 180
б) на одну горелку
90 / - / 90
Параметры топлива (Дизтопливо, нефть):
- теплота сгорания низшая, кКал/кг
6800
- содержание сероводорода (H2S), масс. доля, % не более
0,002
- давление перед форсункой, МПа (кгс/см2), не более
4,0 (40,0)
- расход топливной нефти, кг/ч, в пределах
100…200
Масса, кг, не более:
- без промежуточного теплоносителя
32300 / 34100
Срок службы, лет, не менее
10
Средний ресурс до капитального ремонта, лет
3,5

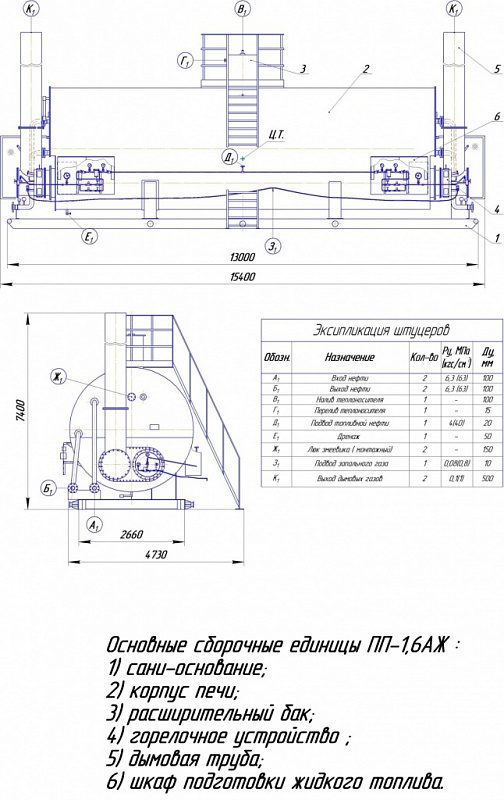

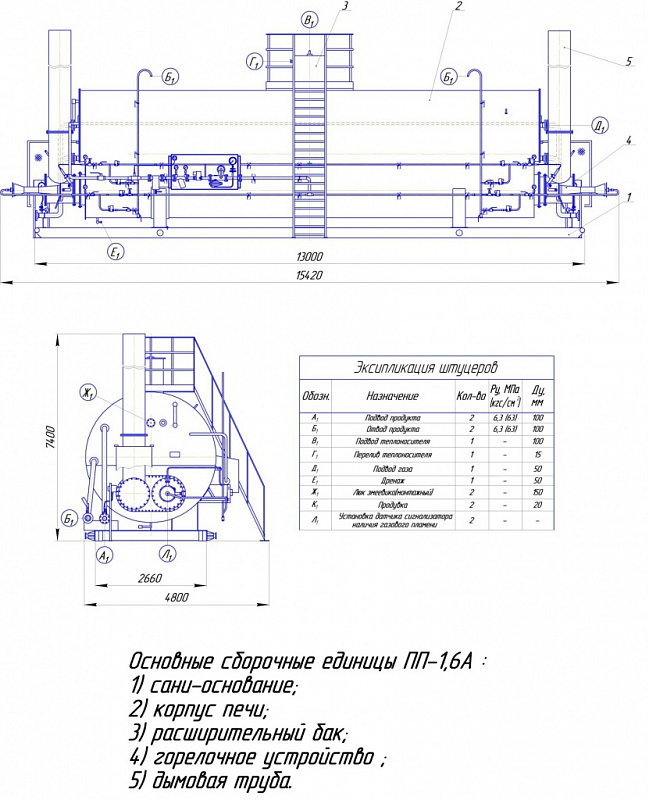

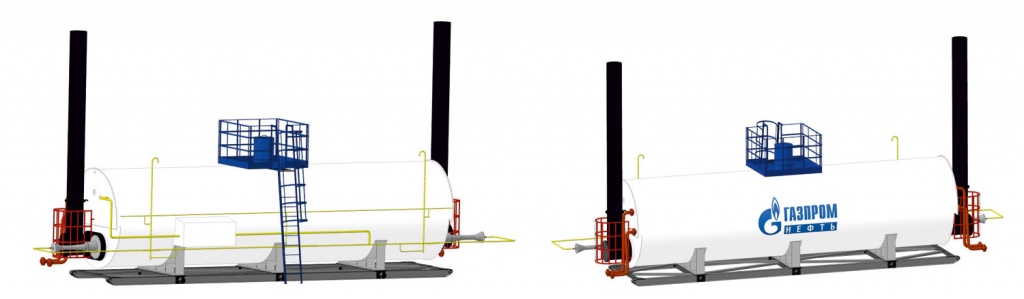

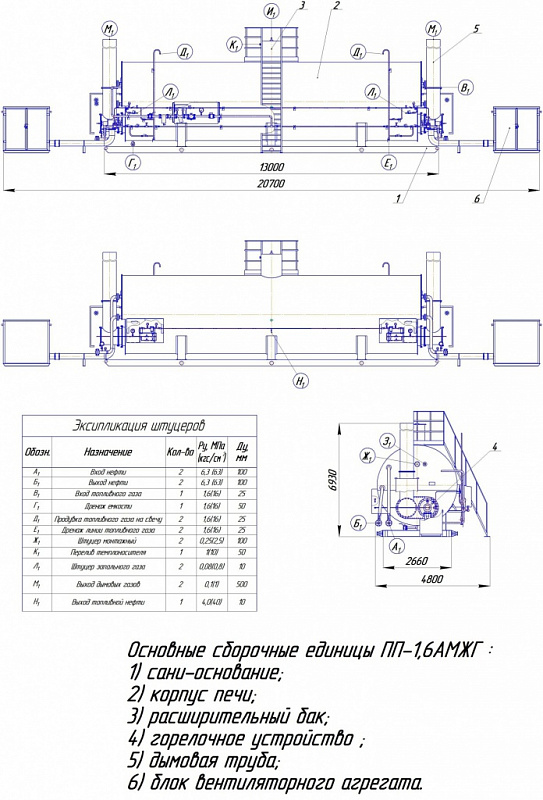

Фото/видео галерея Подогреватели путевые ПП-1,6А, ПП-1,6АЖ, ПП-1,6АМЖГ
