Нагреватель устьевой с сепарационным блоком НУС-0,1

Классификационный номер ET.07.01.12.05.01.01-001.309
Есть поставщики Связаться с поставщиками
Нагреватель устьевой с сепарационным блоком НУС-0,1

Общие сведения

Нагреватель устьевой с сепарационным блоком НУС-0,1 предназначен для нагрева нефти и нефтяной эмульсии на устьях скважин при их транспортировании в системах внутрипромыслового сбора.

Особенности

В качестве топлива можно использовать как природный газ, так и попутный газ, выделяющийся в результате сепарации нефти.

Климатическое исполнение – У, УХЛ, ХЛ по ГОСТ 15150-69.

Категория размещения 1 по ГОСТ15150-69.

Характеристики Нагреватель устьевой с сепарационным блоком НУС-0,1
Номинальная тепловая мощность, кВт (Гкал/ч)
100 (0,086)
Производительность по нагреваемому продукту, т/сут:
- нефтяная эмульсия обводненностью 30% при ΔТ=85°C
35
- нефтяная эмульсия обводненностью 30% при ΔТ=25°C
125
Температура продукта, °С:
- при входе в подогреватель, в пределах
+5…+30
- нагрева продукта, не более
+90
КПД,% , не более
80
Давление в продуктовом змеевике, МПа (кгс/см2):
- рабочее, не более
6,3 (63)
- расчетное
6,3 (63)
- пробное гидравлическое
8,2 (82)
Параметры нагреваемой среды:
- наименование
нефть, нефтяная эмульсия
- плотность при 20°С, кг /м3, не более
900
- вязкость при 20°С, сСт
100
- содержание сероводорода (H2S), % мол., не более
0,01
- содержание двуокиси углерода (СО2), % мол., не более
1,0
Параметры топлива:
- наименование;
попутный нефтяной газ
- теплота сгорания, МДж/м3, в пределах
35…60
- давление на выходе из газоотделителя, МПа (кгс/см2), не более
6,3 (63)
- давление на входе от внешней сети, МПа (кгс/см2), не более
1,6 (16)
- давление перед горелкой, МПа (кгс/м2), в пределах
0,006…0,07 (0,06…0,7)
- расход топливного газа, м3/ч, не более
10
Масса, кг, не более (в нерабочем состоянии):
2000
Срок службы, лет, не менее
10
Средний ресурс до капитального до капитального ремонта, лет
3,5

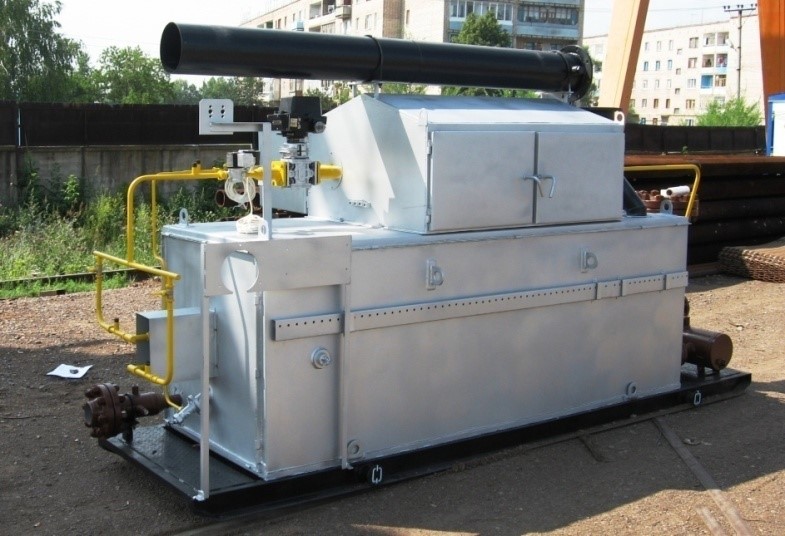

Фото/видео галерея Нагреватель устьевой с сепарационным блоком НУС-0,1
