Печь трубчатая блочная ПТБ-10А, ПТБ-10Э(Ж), ПТБ10-64

Классификационный номер ET.07.01.12.04.03-001.309
Есть поставщики Связаться с поставщиками
Печь трубчатая блочная ПТБ-10А, ПТБ-10Э(Ж), ПТБ10-64

Печь трубчатая блочная предназначена для нагрева нефти и нефтяных эмульсий при их промысловой подготовке и транспортировке.

По отдельному заказу может быть изготовлена печь для работы на жидком топливе.


Особенности

Основное отличие ПТБ-10Э от ПТБ-10А заключается, в наличии электрических исполнительных механизмов на газовой обвязке, а также применение шестирядного змеевика вместо четырехрядного.


Климатическое исполнение – У, УХЛ, ХЛ по ГОСТ 15150-69.


Категория размещения 1 по ГОСТ15150-69.

Характеристики Печь трубчатая блочная ПТБ-10А, ПТБ-10Э(Ж), ПТБ10-64
Наименование:
ПТБ-10А / ПТБ-10Э / ПТБ-10-64 / ПТБ-10Ж
Номинальная тепловая мощность, МВт:
5,5…11,6 / 5,5…13,9 / 5,5…11,6 / 5,5…13,9
Производительность по нагреваемому продукту, т/ч:
- нефтяная эмульсия обводненностью 30% при ΔТ=85°C:
180 / 220 / 180 / 220
- нефтяная эмульсия обводненностью 30% при ΔТ=25°C:
625 / 750 / 625 / 750
Температура продукта, °С:
- на входе в печь, не менее
+5
- на выходе из печи, не более
+90
КПД, % , не более:
80
Давление в продуктовом змеевике, МПа (кгс/см2):
- рабочее, не более
6,3 (63)
- расчетное
6,3 (63)
- пробное гидравлическое
8,2 (82)
Параметры топливного газа (природный/попутный нефтяной газ):
- содержание сероводорода(H2S), % масс. не более
0,002
- давление на входе в печь, МПа (кгс/м2), в пределах
0,1…0,3 (1,0…3,0)
- давление перед камерой сгорания, МПа, в пределах
0,005…0,05
- давление воздуха в камере сгорания, кПа
3,0
- давление газа перед запальной горелкой, МПа, в пределах
0,06…0,18
- расход топливного газа на запальную горелку, нм3/ч (нм3/с)
3,0 (0,00085)
- расход топливного газа, нм3/ч
1600
- расход воздуха, нм3/ч
24000
Параметры топлива (дизтопливо, нефть):
- теплота сгорания низшая, кКал/кг
6800
- содержание сероводорода (H2S), масс. доля, % не более
0,002
- давление перед форсункой, МПа (кгс/см2), не более
4,0 (40,0)
- расход топлива, кг/ч
1600
Количество камер сгорания, шт.
4
Масса, кг, не более:
- печь (в нерабочем состоянии)
40000 / 46950 / 40000 / 46950
- камера теплообменная
28500 / 32500 / 28500 / 32500
- блок основания печи
7700 / 7700 / 7700 / 7700
- блок вентиляторного агрегата
1500 / 1500 / 1500 / 1500
Срок службы, лет, не менее:
10
Средний ресурс до капитального до капитального ремонта, лет:
3,5

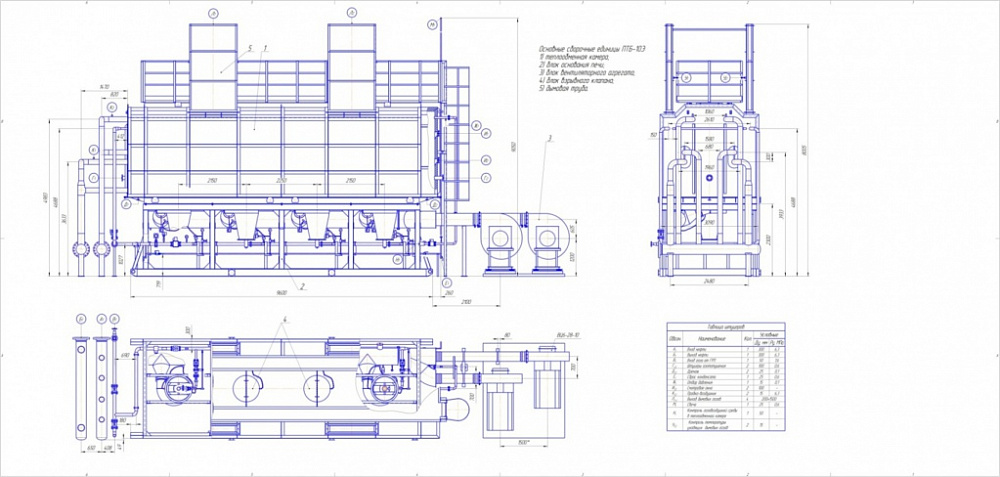

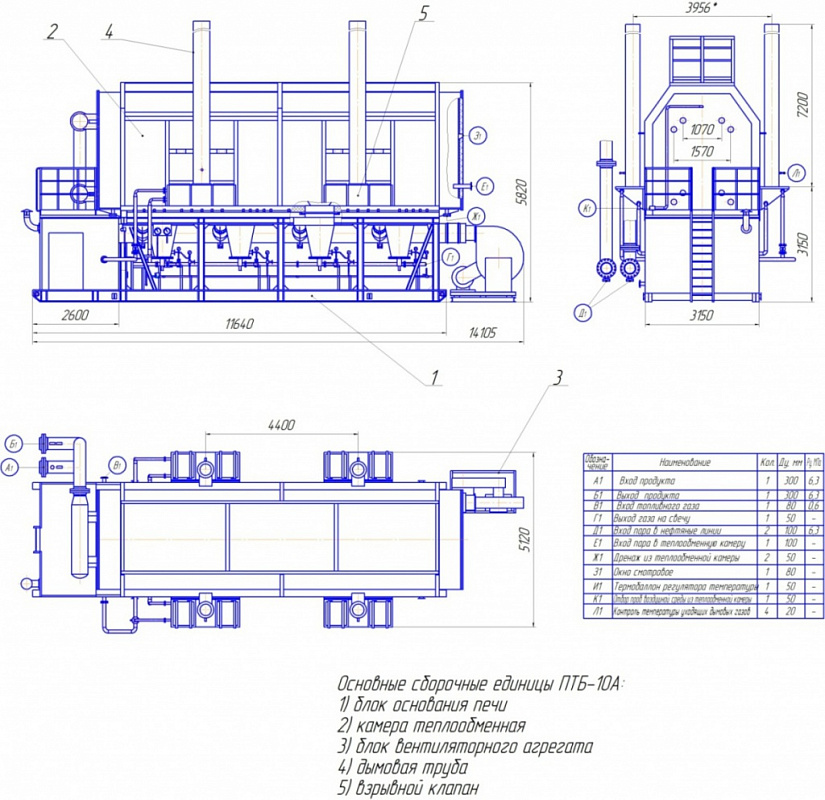

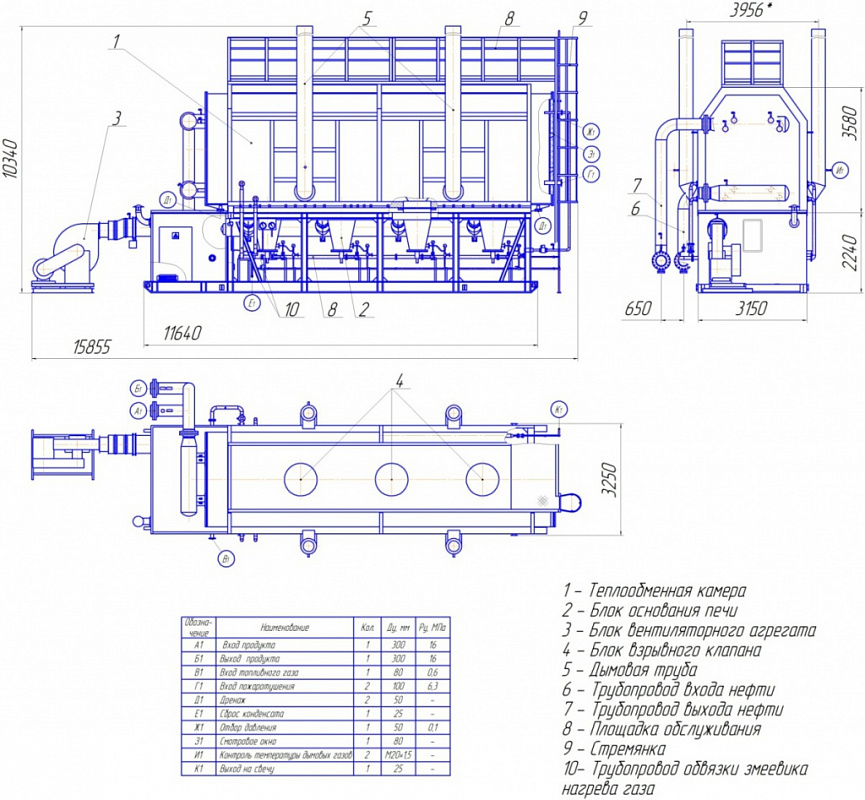

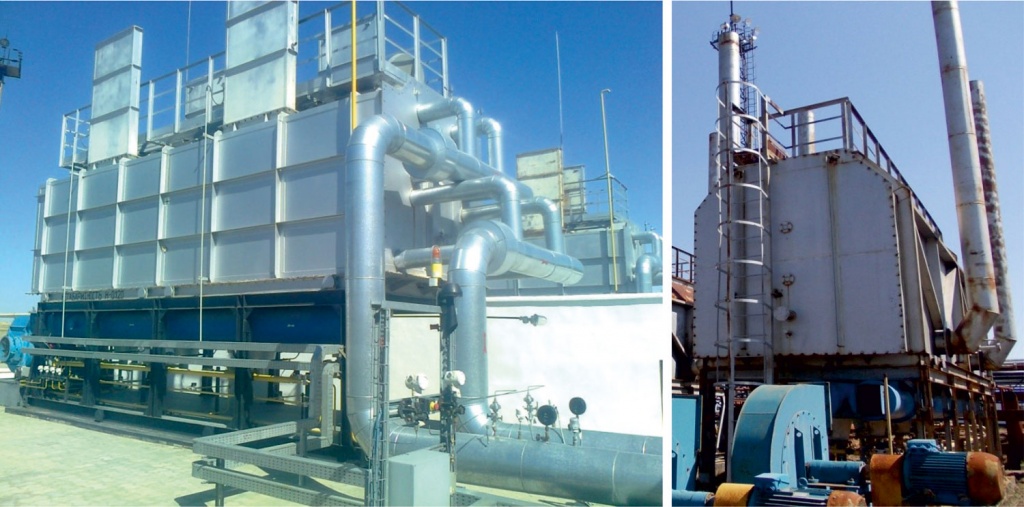

Фото/видео галерея Печь трубчатая блочная ПТБ-10А, ПТБ-10Э(Ж), ПТБ10-64
