OilGasServiceПечь трубчатая блочная ППН-3 предназначена для нагрева нефти и нефтяных эмульсий при их промысловой подготовке и транспортировке.
Особенности «ППН-3»
Климатическое исполнение – У, УХЛ, ХЛ по ГОСТ 15150-69.
Категория размещения 1 по ГОСТ15150-69.

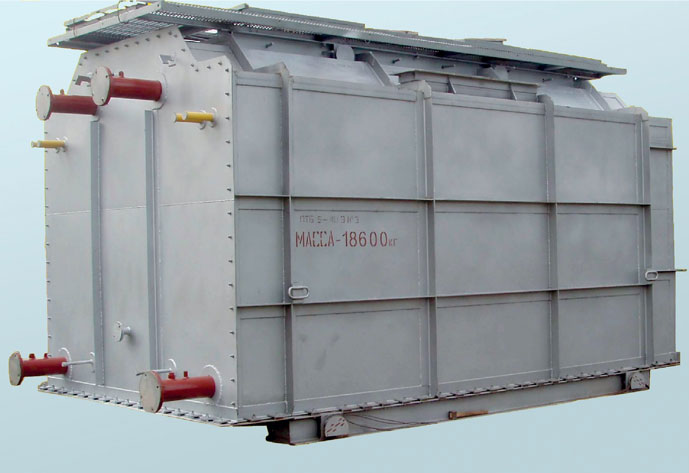

Печь прямого нагрева ППН-3
Классификационный номер
ET.07.01.12.04.02-001.309
Характеристики Печь прямого нагрева ППН-3
Номинальная тепловая мощность, МВт:
3,0
Производительность по нагреваемому продукту, т/ч:
- нефтяная эмульсия обводненностью 30% при ΔТ=85°C
45
- нефтяная эмульсия обводненностью 30% при ΔТ=25°C
160
Температура продукта, °С:
- на входе в печь, не менее
+5
- на выходе из печи, не более
+90
КПД,% , не более
80
Давление в продуктовом змеевике, МПа (кгс/см2):
- рабочее, не более
6,3 (63)
- расчетное
6,3 (63)
- пробное гидравлическое
8,2 (82)
Параметры топлива:
- наименование
Природный / попутный нефтяной газ
- содержание сероводорода (H2S), % масс. не более
0,002
- давление на входе в печь, МПа (кгс/м2), не более
,1…0,3(1,0…3,0)
- давление перед камерой сгорания, МПа, в пределах
0,005…0,05
- давление воздуха в камере сгорания кПа
3,0
- давление газа перед запальной горелкой, МПа, в пределах
0,06…0,18
- расход топливного газа на запальную горелку, нм3/ч (нм3/с)
3,0 (0,00085)
- расход топливного газа, нм3/ч
400
- расход воздуха, нм3/ч
6000
Параметры топлива (Дизтопливо, нефть):
- теплота сгорания низшая, кКал/кг
6800
- содержание сероводорода (H2S), масс. доля, % не более
0,01
- давление перед форсункой, МПа (кгс/см2), не более
4,0 (40,0)
- расход топлива, кг/ч
400
Количество камер сгорания, шт:
2
Масса, кг, не более:
- печь (в нерабочем состоянии)
24600
- камера теплообменная
15000
- блок основания печи
4000
- блок вентиляторного агрегата
1500
Срок службы, лет, не менее:
10
Средний ресурс до капитального до капитального ремонта, лет:
3,5
