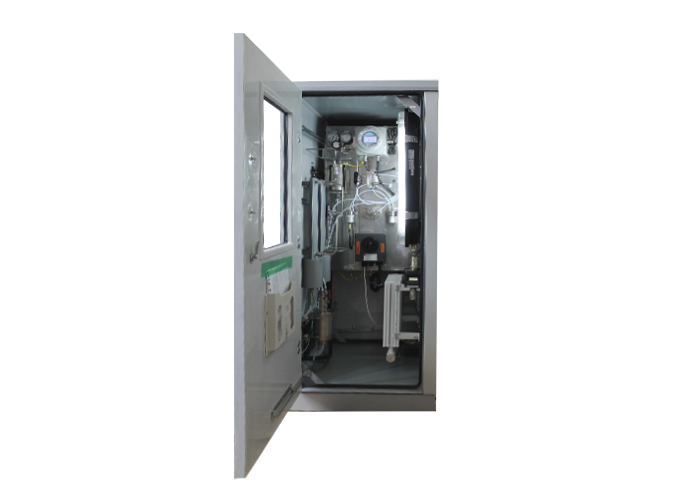

Газоаналитическая система выполняет функции:

- доставка, очистка, охлаждение анализируемой газовой смеси (пробы) к анализатору кислорода и сброса пробы и конденсата;

- непрерывное измерение концентрации О₂;

- передача информации об измеренных значениях концентрации О₂ с помощью выходных унифицированных токовых сигналов 4-20 мА, а также по интерфейсу RS-485.

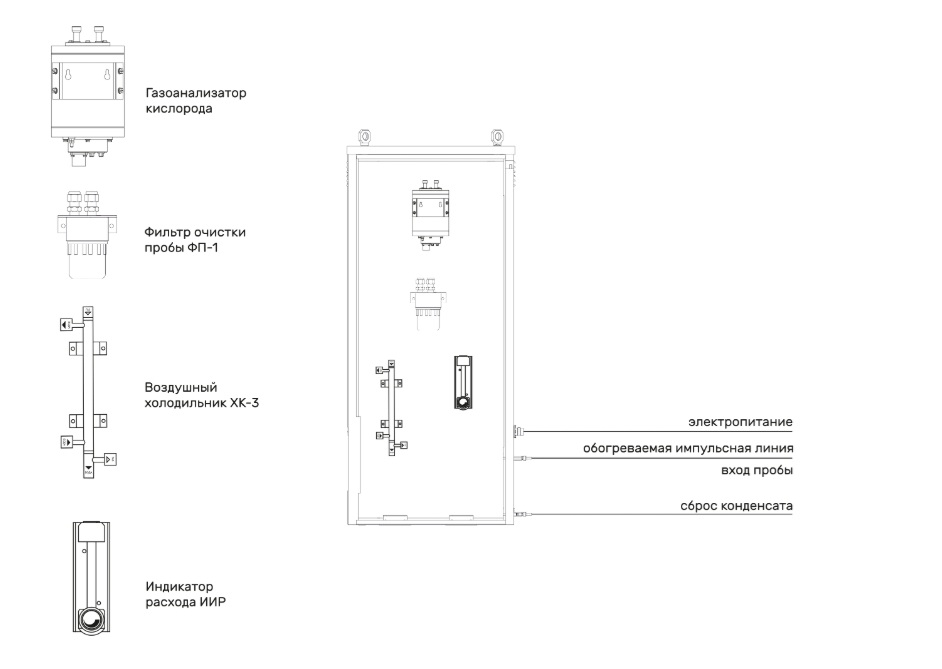

Структурная схема КГО

Анализируемая проба по импульсной линии (трубка 12Х18Н10Т Ø6х1) поступает на входной штуцер воздушного холодильника ХК-3-А, который предназначен для отделения конденсата. Фильтры служат для очистки пробы от возможных механических примесей. Расход пробы через газоанализатор и его индикацию производят с помощью индикатора расхода ИРР. Слив конденсата, сброс газовой пробы с выхода газоанализатора производится в коллектор, который соединен с выходным штуцером КГО. Информация об измеренных концентрациях О₂ от газоанализатора передается с помощью унифицированного выходного токового сигнала 4-20 мА.
