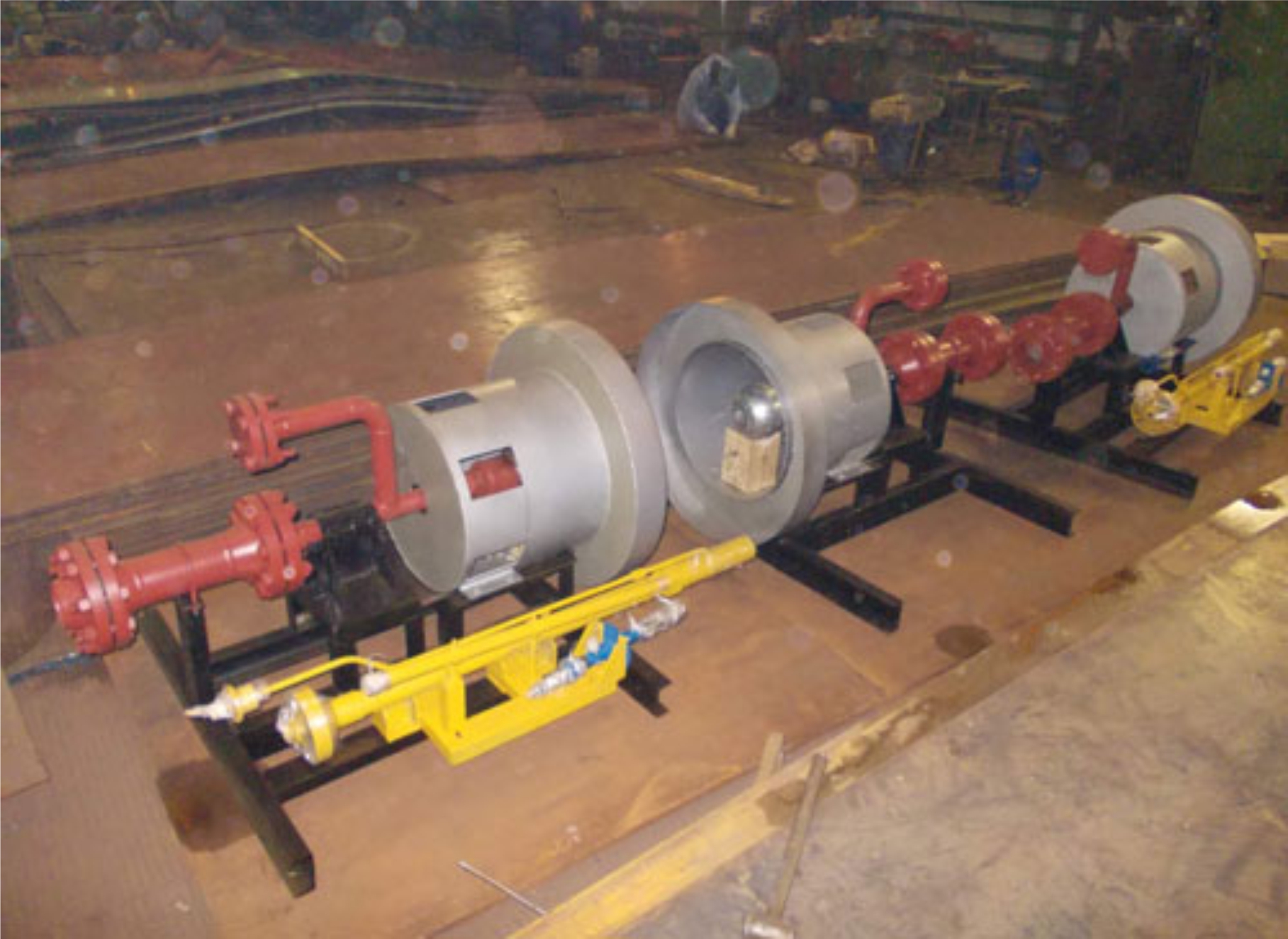

Горизонтальная факельная установка (ГФУ) предназначена для сжигания (термической нейтрализации) промышленных стоков на установках комплексной подготовки газа (УКПГ), продувочных газов скважины одновременно с жидкими выбросами, входящими в состав продувочных газов (остатки бурового раствора и промывочной жидкости, пластовая вода, углеводородный конденсат и др.).

Факельное горелочное устройство ГФУ состоит из трубопровода подачи газа, трубопровода подачи промстоков, рамы, тела Коанда и запальной горелки. Через фланцы устройство ГФУ присоединяется сваркой к наружным трубопроводам подачи газа и промстоков.

Тело Коанда представляет собой особой формы криволинейную поверхность, на которую через две узкие щели из трубопровода подачи газа подается газ. Огибая тело Коанда, газ создает с наружной стороны разрежение и в него из окружающего пространства подсасывается воздух, необходимый для бездымного сгорания. При сгорании газа образуется плоский настильный факел, который скрещивается на некотором расстоянии с распыленной смесью промстоков.

Горелка запальная служит для поджигания факела от тела Коанда.

Технические характеристики, конструкция и комплектация ГФУ рассчитываются индивидуально по данным заказчика, указанным в опросном листе.

Массогабаритные характеристики установок обеспечивают им высокую мобильность и оперативную подготовку к работе.

ГФУ поставляются в комплекте с различными системами розжига взрывозащищенного и общепромышленного исполнения:

• Система автоматического управления розжигом и контроля пламени
• Система ручного управления розжигом с контролем пламени
• Система ручного управления розжигом без контроля пламени (искровой поджиг)
