Установка дозирования реагента УДР НГ предназначена для дозированного ввода жидких деэмульгаторов и ингибиторов коррозии в трубопровод системы транспорта и подготовки нефти с целью осуществления внутритрубопроводной деэмульсации нефти, а также защиты трубопроводов и оборудования от коррозии.

УДР НГ имеет ассортиментный ряд установок, различающихся производительностью и уровнем автоматизации.

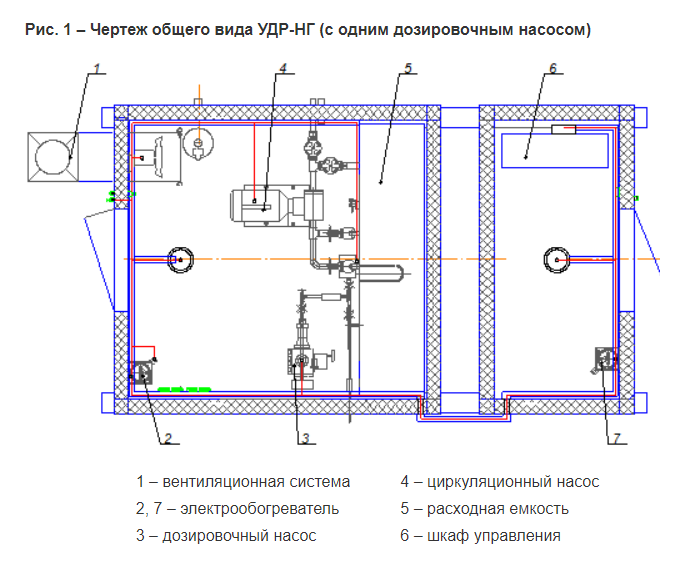

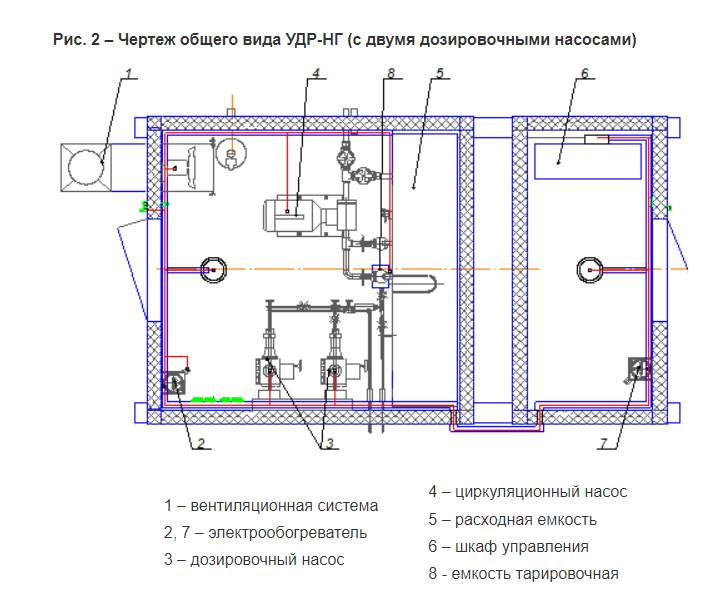

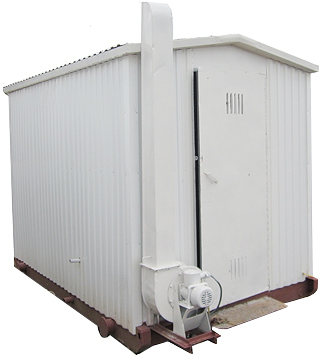

Конструктивно установка УДР НГ размещена в специализированном блок-боксе, разделенном на два отсека — технологический и приборный. Блок-бокс каркасно-панельного типа.

Согласно «Правил устройства электроустановок», технологический отсек УДР НГ относится к взрывопожароопасным зонам класса В-1а. Конструктивное исполнение технологического оборудования и средств автоматики, установленных в технологическом отсеке, позволяет их эксплуатацию во взрывоопасных зонах класса В-1а при наличии взрывоопасной смеси категории IIА и группы Т3.

Приборный отсек УДР НГ к взрывопожароопасным зонам не относится и изготавливается в общепромышленном исполнении.

В технологическом отсеке размещены:

• емкость расходная
• трубопроводная обвязка с запорной арматурой
• насос шестеренный типа НМШ для перемешивания химреагента в расходной емкости и для перекачки химреагента из бочек в расходную емкость

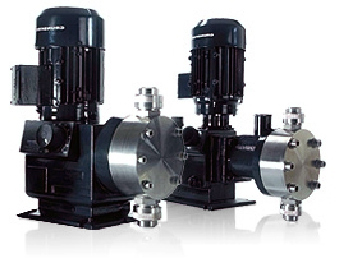

• агрегат электронасосный дозировочный плунжерный типа НД для подачи химреагента из расходной емкости на выкид установки
• системы вентиляции (естественная и принудительная), отопления, освещения, дренажа и сигнализации пожара и загазованности

В приборном отсеке размещены:

• шкаф управления (система автоматизации установки) с кнопками включения и отключения электронасосов
• кнопки включения и отключения вентилятора, освещения и отопления

По желанию заказчика установка может быть оснащена наружной утепленной емкостью с максимальным объемом 4 м³.

Установка дозирования химреагента УДР НГ обеспечивает функции

1. Прием химреагента из передвижной заправочной емкости в расходную емкость с помощью стороннего насоса или с помощью циркуляционного насоса НМШ, находящегося в технологическом отсеке.
2. Подогрев химреагента в расходной емкости до температуры +20°С … +60°С.
3. Отключение электронагревателя расходной емкости при повышении температуры химреагента до +65°С.
4. Выдача сигналов в систему телемеханики о состоянии работы установки и следующих аварийных ситуациях:

• возгорание в одном из отсеков установки
• превышение верхнего уровня загазованности
• несанкционированный доступ в установку
• снижение температуры в технологическом или приборном отсеках ниже минимального уровня
• остановка дозировочного насоса

1. Отключение электрооборудования при возникновении пожара или превышении верхнего уровня загазованности с выдачей соответствующего сигнала в систему телемеханики.
2. Автоматическое повторное включение дозировочного насоса при кратковременном отключении электроэнергии и последующем востановлении напряжения.
3. Автоматическое поддержание температуры воздуха в технологическом и приборном отсеках в заданных пределах.
4. Выдача сигнала в систему телемеханики о текущем уровне химреагента в расходной емкости.
