БНДР – блок непрерывного дозирования реагентов может комплектоваться на базе электронасосных плунжерных или мембранных агрегатов, а также комплектоваться дополнительным оборудованием согласно технологическим требованиям заказчика.

Назначение

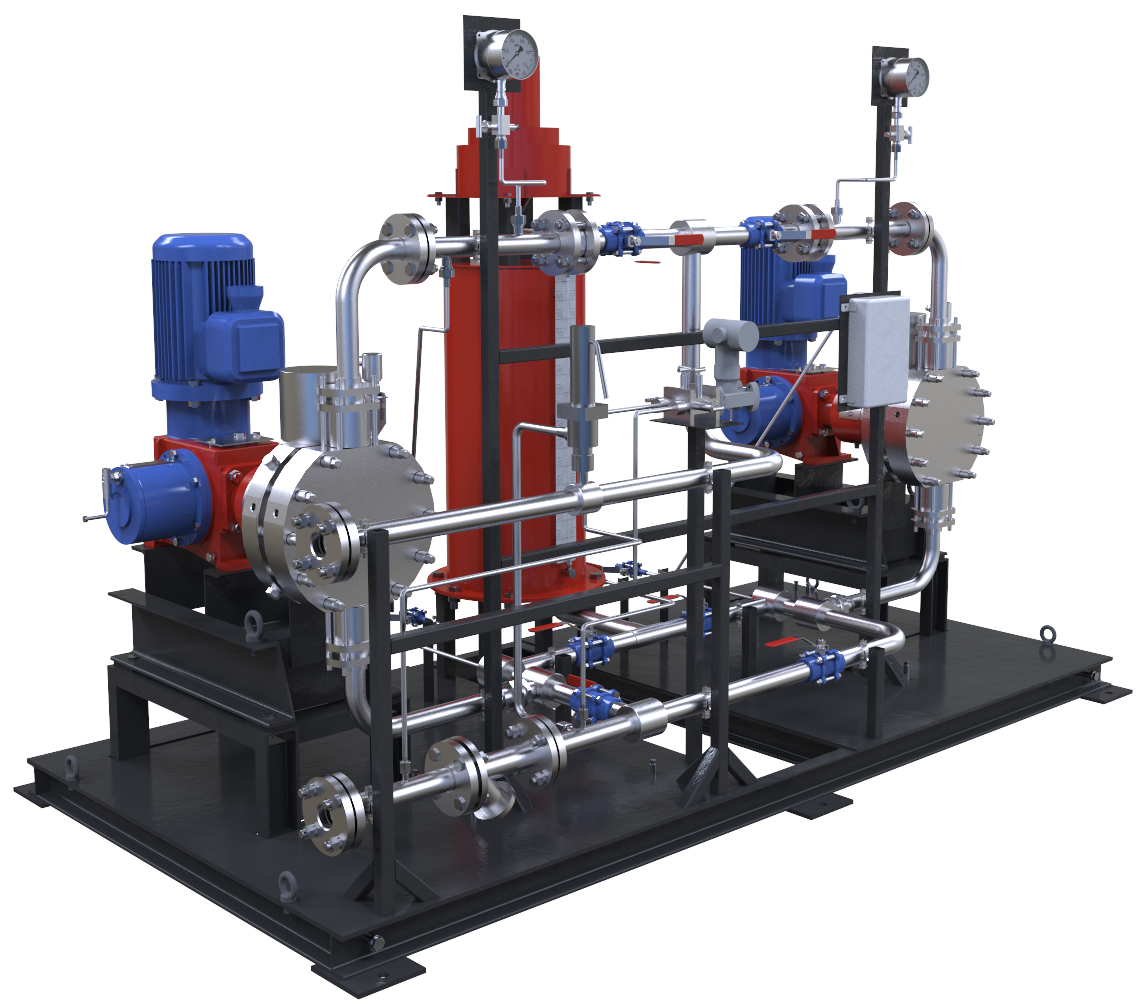

Насосные дозировочные установки типа БНДР предназначены для объемного напорного дозирования и перекачивания нейтральных, агрессивных, токсичных и вредных жидкостей.

Комплектация

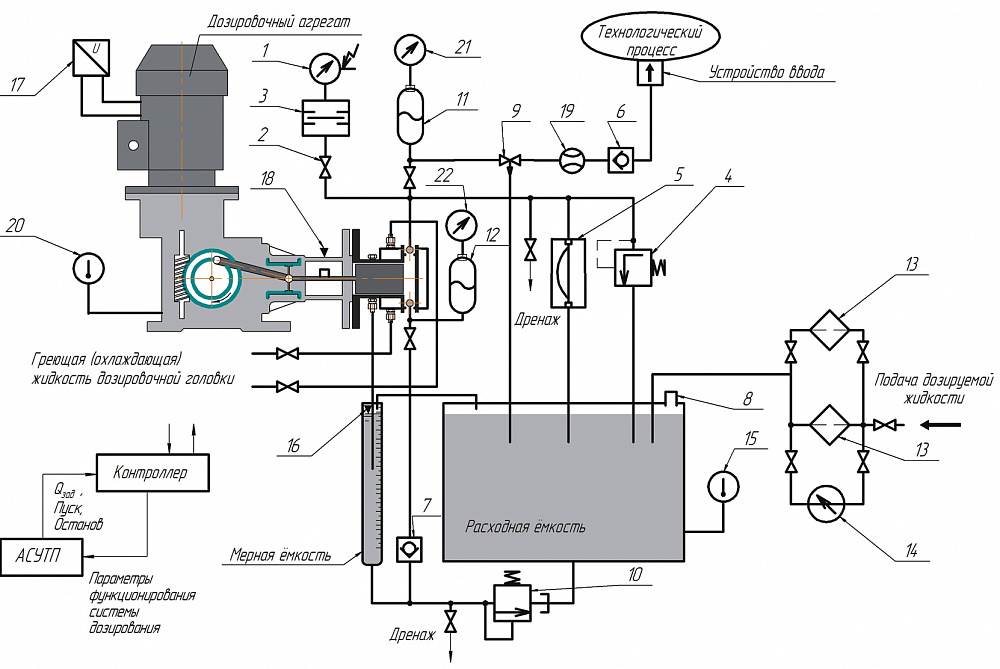

Базовая комплектация:

• Фильтр сетчатый жидкостный на всасывающей линии (предназначен для защиты клапанной системы и плунжера от мех. примесей, а также для подачи чистого реагента в систему);
• Гаситель пульсаций типа ПГА ТУ 4145-001-46919837-2012 на нагнетательной и всасывающей линии (используется для создания равномерного потока жидкости, уменьшения вибрации технологического оборудования).
• Предохранительный клапан типа КП ТУ 3742-001-46919837-2011 (предназначен для защиты оборудования от аварийного повышения давления сбросом среды в систему низкого давления).
• Обратный клапан (препятствует обратному потоку реагента).
• Трубопроводная и запорная арматура (позволяет отсекать технологическое оборудование для проведения сервисного обслуживания или ремонта).

Дополнительная комплектация:

Технологическая емкость; перемешивающее устройство; датчик уровня; расходомер; датчик давления; электроконтактный манометр; мановакуумметр; датчик засоренности фильтра; визуальный термометр; датчик температуры; датчик числа ходов плунжера; частотный преобразователь; аппаратный шкаф управления.

Блок может быть выполнен на разных основаниях (на раме, салазках, шасси), размещен в укрытии (шкаф холодный, утепленный, антивандальный) или без укрытия, оборудован расходной емкостью заданного объема, с поддержанием температуры реагента в емкости, с перемешиванием реагента с полной обвязкой насосных агрегатов трубопроводной арматурой и системой автоматизации.

Габаритные и установочные размеры

После определения технических характеристик оборудования в соответствии с опросным листом или техническим заданием.

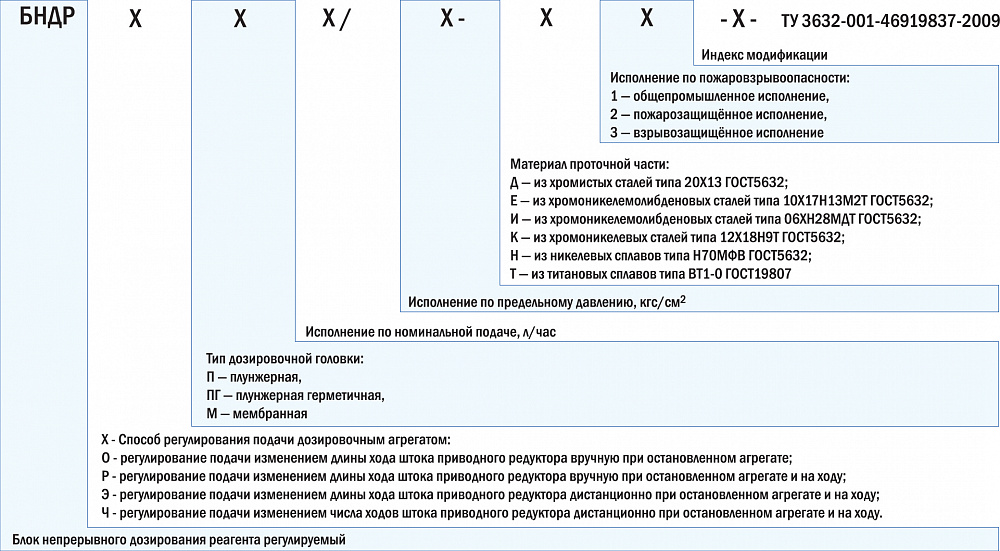

Пример условного обозначения

БНДР-Р-ПГ 100/250-К3-04 - ТУ 3632–001–46919837–2009 - блок непрерывного дозирования реагента регулируемый с дозировочным агрегатом с регулированием подачи изменением длины хода штока приводного редуктора вручную при остановленном агрегате и на ходу с плунжерной герметичной дозировочной головкой, номинальной подачей 100 л/ч, предельным давлением 250 кгс/см2, материал проточной части сталь типа 12Х18Н9Т, во взрывозащитном исполнении, индекс модификации 04
