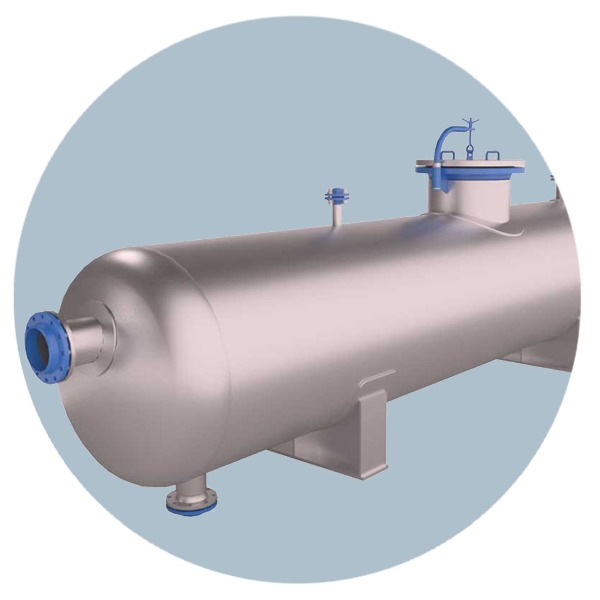

Отстойники воды OГЖФ используются для очистки сточных вод на предприятиях, занимающихся нефтедобычей. Установки этого типа обеспечивают их эффективную очистку рабочей среды от примесей.

Особенности конструкции

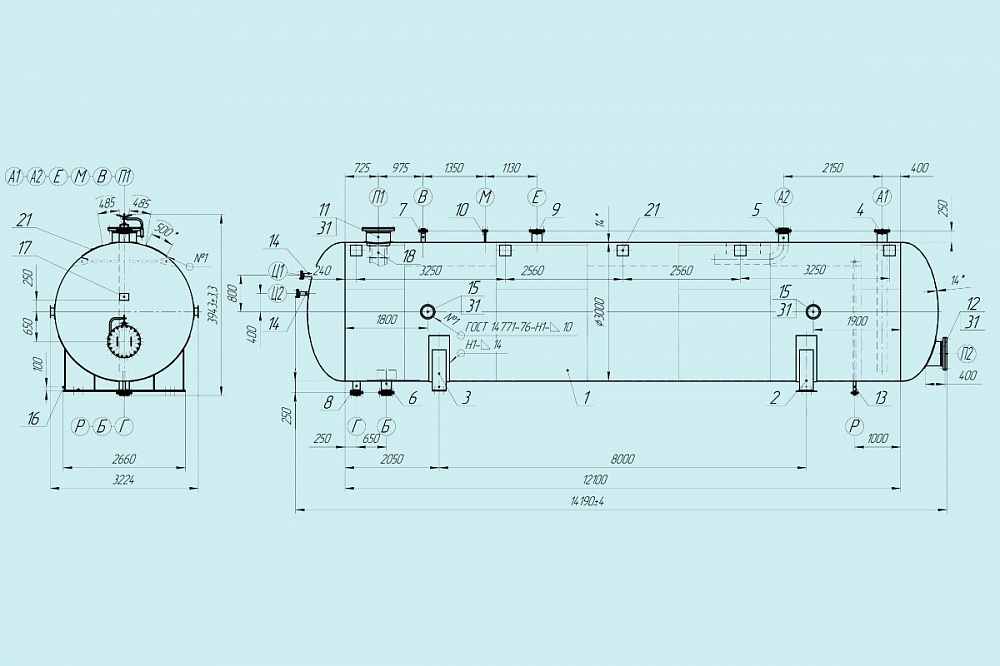

Отстойники воды имеют вид металлических сварных сосудов. Емкости проектируются с торцами полусферической формы, устанавливаются на седловые или стоечные опоры. Одна из опор неподвижная, вторая — регулируемая. В стенке корпуса предусмотрены люки с крышками и патрубки для подключения к технологической линии и монтажа навесного оборудования. Это входной и выходной патрубки, штуцеры для дренажа, выход газа, уровнемеры, датчики давления. В комплект поставки входит зажим заземления, внутренняя лестница, строповое устройство. Комплектация оборудования подбирается на этапе проектирования с учетом особенностей производственного процесса.

В конструкции отстойника предусмотрен распределительный узел. Он обеспечивает поступление рабочей среды внутрь корпуса на поверхность фильтра. Жидкостный фильтр — это слой нефти, который адсорбирует взвешенные частицы. После того, как гидрофобный фильтр адсорбирует допустимый объем примесей, он выводится из корпуса через штуцер отвода нефти и газа. Вода после очистки собирается под жидкостным фильтром, а механические примеси отделяются от рабочей среды.

Возможно проектирование отстойников воды для эксплуатации в районах с сейсмической активностью более 8 баллов с дополнительными расчетами с учетом конкретных типоразмеров.

Материалы

В производстве отстойников воды OГЖФ используется толстолистовой прокат ГOCT 5520-2017. Толщина стали для изготовления стенок корпуса от 10,0 до 12,0 мм, толщина торцов — от 12,0 до 16,0 мм. Марка стали подбирается с учетом климатических условий в районе монтажа.

По согласованной спецификации возможно проектирование и производство отстойников воды для эксплуатации в более жестких климатических условиях. В этом случае для изготовления основных элементов конструкции применяется высокопрочная двухслойная сталь. Для защиты от коррозии основные и второстепенные элементы конструкции оцинковываются по технологии холодного цинкования, покрываются эмалями, грунтовками, порошковой краской. Материалы для антикоррозионной защиты указываются в техническом задании, которое заполняет заказчик.
