Пробкоуловитель ЦПС СРЕ-1010 А/В/С

Классификационный номер ET.07.01.10.01.15.01-001.409
Есть поставщики Связаться с поставщиками
Пробкоуловитель ЦПС СРЕ-1010 А/В/С

Назначение

Улавливание газовых пробок, образующихся при транспортировании нефти, сепарация газожидкостной смеси на ЦПС.

Пробкоуловитель ЦПС СРЕ-1010 А/В/С включает устройства:

  • размывочное устройство сопелового типа для песка;
  • замедляющие сплошные перегородки;
  • пеногаситель низких импульсов сдвига на входе;
  • пеногасительная перфорированная перегородка;
  • устройство для сепарации от нефти газа и воды.

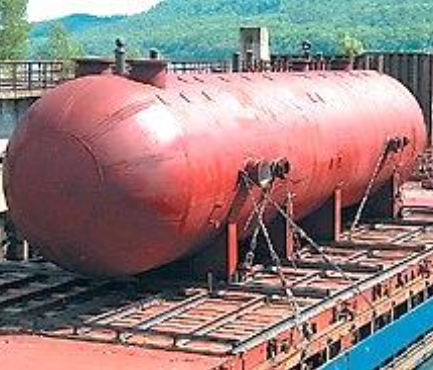

Аппарат представляет собой горизонтальный цилиндрический сосуд с полушаровыми днищами, установленный на двух седловых опорах.


Характеристики Пробкоуловитель ЦПС СРЕ-1010 А/В/С
Производительность по нефтяной эмульсии, м³/ч
650-850
Внутренний объем, м³
440
Давление в аппарате, МПа:
- рабочее
1,9
- расчетное
3,5
- при гидроиспытаниях
4,4
Температура, °С:
- рабочая в аппарате
+20…+60
- наружная при давлении в сосуде 1,9 МПа, минимальная
-60
- расчетная стенки сосуда при пропарке под давлением 0,07 МПа
+60…+200
Класс герметичности по ОСТ 26.260.14 2001
5
Режим работы
постоянный
Количество циклов нагружения за срок эксплуатации, не более
1000
Назначенный срок эксплуатации, лет
30
Категория размещения аппарата:
- по ГОСТ 19150
1
- сейсмичность по СНиП II 7 81, балл, не выше
6
- средняя температура наиболее холодной пятидневки, °С
-60
Габаритные размеры, м
24,8 х 5,9 х 6,1
Масса, т:
- без рабочей среды
200,7
- при гидроиспытаниях
640,7
