Назначение

Отстойник горизонтальный ОГ-200С предназначен для отстоя нефтяных эмульсий с целью разделения на составляющие их нефть и пластовую воду. Изготавливается из стали 16ГС.

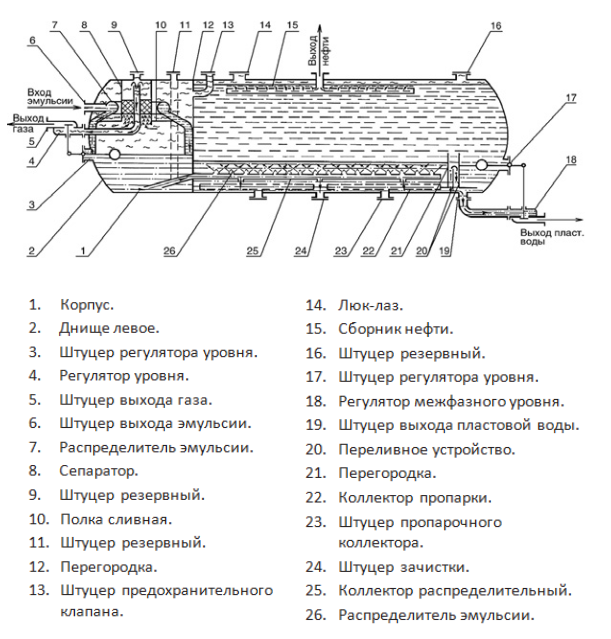

Конструкция отстойника нефти горизонтального ОГ-200С

Отстойник горизонтальный ОГ200С представляет собой емкость с эллиптическими днищами. При помощи перегородки поз. 12 емкость разделена на два отсека, из которых левый является сепарационным, а правый – отстойным. Левый и правый отсеки емкости сообщаются друг с другом при помощи двух распределителей поз. 25, представляющих собой стальные трубы, снабженные отверстиями, расположенными в их верхней части. Над отверстиями распределителей располагаются распределители эмульсий коробчатой формы. В верхней части правого (сепарационного) отсека находится сепаратор газа поз. 7, соединенный со штуцером поз. 4, расположенным в левом днище. Штуцер поз. 5 соединен с распределителем эмульсии поз. 6. К нижним образующим распределителя приварены сливные полки поз. 10. В нижней части левого отсека располагаются два пропарочных коллектора, состоящие из перфорированных патрубков поз. 22, приваренных к штуцерам поз. 23. В верхней части отсека расположены четыре сборника нефти поз. 15, соединенные со штуцером выхода нефти. В отстойном отсеке расположена перегородка поз. 21, отделяющая небольшой отсек сброса пластовой воды. В пере городке приварены переливные устройства поз. 20, образующие гидравлический затвор, обеспечивающий поступление пластовой воды из нижней части отстойного отсека в отсек сброса пластовой воды.

Принцип работы горизонтального отстойника ОГ-200С

Водогазонефтяная эмульсия подается в отстойник через штуцер поз. 6 подогретой или естественной температуры, а также с реагентомдеэмульсатором или без него в зависимости от физикохимических свойств нефти и поступает в распределитель поз. 6, расположенный в верхней части сепарационного отсека отстойника. Через щелевые прорезки из распределителя обводненная нефть поступает на сливные полки поз. 10 и по стенкам стекает в нижнюю часть аппарата. При этом из обводненной нефти выделяется часть газа, находившаяся в ней как в свободном, так и растворенном состоянии. Выделившийся газ проходит через сепаратор поз. 7, где от него отделяются увлеченные капельки нефти, и через штуцер поз. 4 сбрасывается в сборную сеть. Дегазированная нефть из сепарационного отсека поступает в два коллектора поз. 25, находящиеся в отстойном отсеке и расположенные по его длине. Над коллекторами находятся распределители эмульсии поз. 26, имеющие коробчатую форму. Из коллекторов нефть поступает в коробчатые распределители под уровень пластовой воды в отсеке. При этом происходит промывка эмульсионной нефти через слой пластовой воды и выпадение капель воды в нижнюю часть аппарата. Обезвоженная нефть поступает в сборники поз. 15, расположенные в верхней части отстойного отсека, и через штуцер выводится из аппарата. Отделяющаяся от нефти пластовая вода через переливное устройство поз. 20 поступает в правую часть отстойника и через штуцер поз. 19 сбрасывается в систему подготовки промысловых сточных вод. Горизонтальный отстойник нефти ОГ200С оснащен регуляторами межфазных уровней, предохранительными клапанами, приборами контроля параметров технологического процесса, устройством очистки от отложений. Горизонтальный отстойник по условиям транспортирования железнодорожным и водным транспортом поставляется заказчику в разобранном виде.
