Назначение

Установки предварительного сброса воды предназначены для дегазации нефти, отбора и очистки попутного газа, сброса пластовой воды под избыточным давлением.

Конструкция установок выполнена на базе отработанной конструкции нефтегазовых сепараторов со сбросом воды НГСВ.

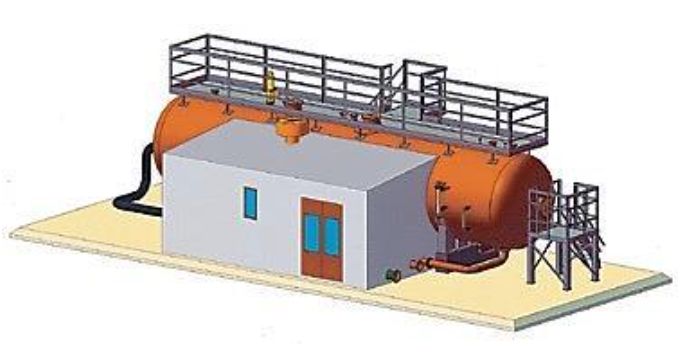

Установки представляют собой горизонтальные аппараты, снабженные технологическими штуцера ми и штуцерами для КИПиА.

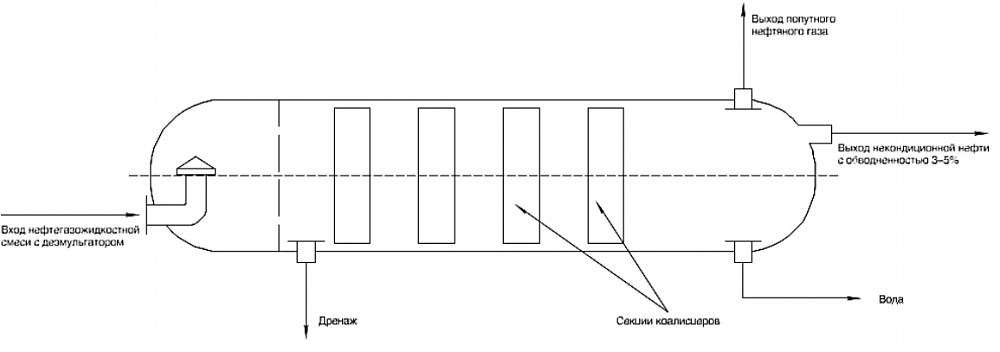

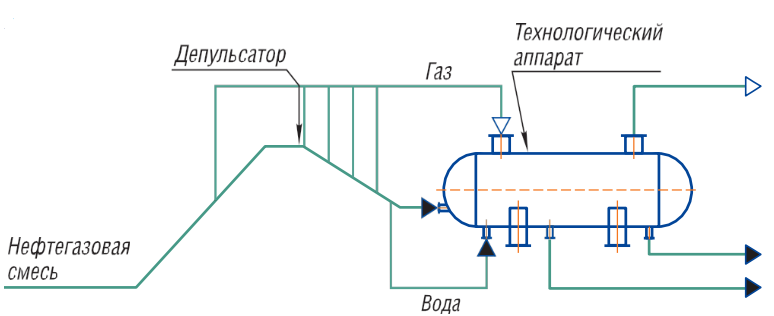

Внутри аппарата расположены: устройство ввода, успокоительная перегородка, секция коалесценции, струнный каплеотбойник для очистки газа и секция сбора нефти. Для улучшения разделения нефтегазовой смеси на входе НГСВ устанавливается депульсатор, обеспечивающий отвод, минуя аппарат, основного количества выделившегося газа, а также послойный ввод водонефтяной эмульсии и сбросной воды раздельными потоками в соответствии с их плотностью в среднюю и нижнюю отстойные зоны аппарата.

Преимущества УПСВ:

• Использование существующего технологического и вспомогательного оборудования позволяет снизить затраты на оборудование и строительство;
• Осуществление процесса при естественной температуре поступающего сырья без использования в технологии нагревателей повышает безопасность и надежность установки УПСВ, упрощает ее обслуживание, снижает стоимость, уменьшает проблемы солеотложения;
• Разделение нефти и воды в газонасыщенном состоянии при давлении первой ступени сепарации за счет присутствия в нефти растворенного газа снижает ее плотность и вязкость, позволяет повысить скорость расслоения фаз, качество получаемых нефти и воды;
• Организация разделения газожидкостной смеси поэтапно (вначале отделяется газ в сепараторах первой ступени или на УПОГ, затем в отстойниках разделяются нефть и вода) позволяет получить на каждом этапе более полное и качественное разделение фаз – газа, нефти и воды;
• Применение специальной технологии дозирования деэмульгатора на вход в установку УПСВ в виде раствора реагента в нефти обеспечивает быстрое и наиболее полное использование реагента, исключает непосредственное его попадание в водную фазу, где деэмульгатор не может проявлять свою деэмулгирующую активность. Это особенно важно в данном случае при обработке высокообводненных нефтей, когда необходимо разделить эмульсию с содержанием воды 60% и более, т. е. эмульсию типа «нефть в воде»;
• Отсутствие в технологической схеме УПСВ насосов и участков с большими перепадами давления исключает передиспергирование обрабатываемой эмульсии, обеспечивая таким образом быстрое и полное разделение фаз;
• Применение в отстойниках специальных секций коалесценции частиц дисперсной фазы, выполненных в виде пакетов пластин из нержавеющей стали, также способствует повышению качества разделения нефти и воды;
• Система контроля и управления УПСВ обеспечивает автоматический контроль и поддержание заданного режима работы оборудования, предупредительную и аварийную сигнализацию, противоаварийную защиту установки, автоматическое ведение журнала событий.

Производительность по жидкости указана для легкой нефти, для остальных типов уменьшается в зависимости от времени пребывания жидкости в аппарате.
