Расходомеры УЗР-868-ГФХ предназначены для измерения скорости, объемного расхода (объема) попутного и свободного нефтяного, факельного газов при рабочих условиях.

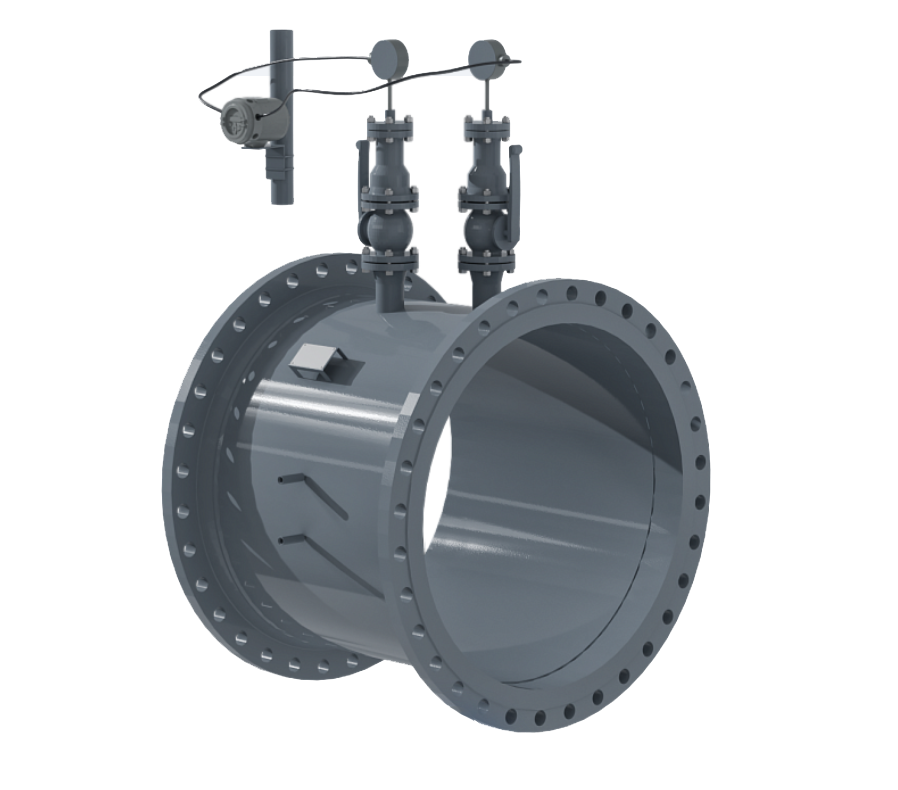

Расходомеры состоят из ультразвуковых преобразователей (ультразвуковых датчиков), установленных на участке измерительном с фланцевыми соединениями и электронновычислительного блока. Допускается установка ультразвуковых датчиков непосредственно на измерительный трубопровод, а также с использованием механизма извлечения (лубрикаторного).

Ультразвуковой датчик представляет собой пьезокристалл, установленный внутри стального цилиндрического корпуса. Подключение ультразвукового датчика к ЭВБ осуществляется внутри взрывонепроницаемой оболочки, в которой может размещаться предусилитель.

Принцип действия расходомеров основан на определении разности интервалов времени прохождения ультразвуковых импульсов по направлению потока рабочей среды и против него.

Расходомеры имеют различные исполнения по способу подключения к трубопроводу:

• измерительный трубопровод с фланцевыми исполнениями
• монтаж на измерительном трубопроводе на месте эксплуатации
