Блоки запорной (БЗА), переключающей (БПА) и отключающей (БОА) арматуры предназначены для распределения, очистки и измерения расхода природного газа жидких углеводородов, химических жидкостей и технической воды (в дальнейшем – перекачиваемой среды), распределяемых на отдельные технологические объекты с рабочим давлением до 16 МПа, а также для защиты коллекторов и шлейфов от превышения давления, для отсечения потоков при порыве шлейфов. Распределения, очистки и измерения расхода природного газа жидких углеводородов, химических жидкостей и технической воды, распределяемых на отдельные технологические объекты, регулирования расхода метанола, защиты коллекторов и шлейфов от превышения давления, для отсечения потоков при порыве шлейфов.

Комплектация:

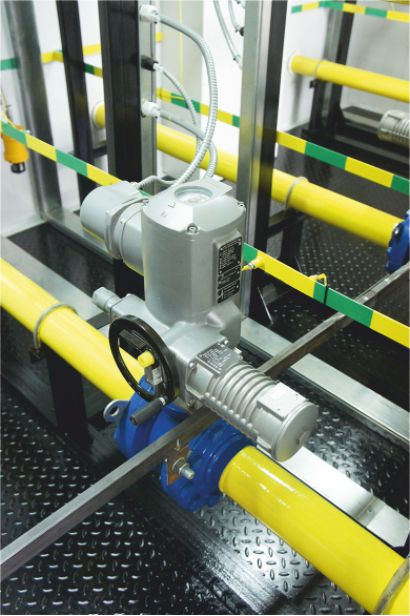

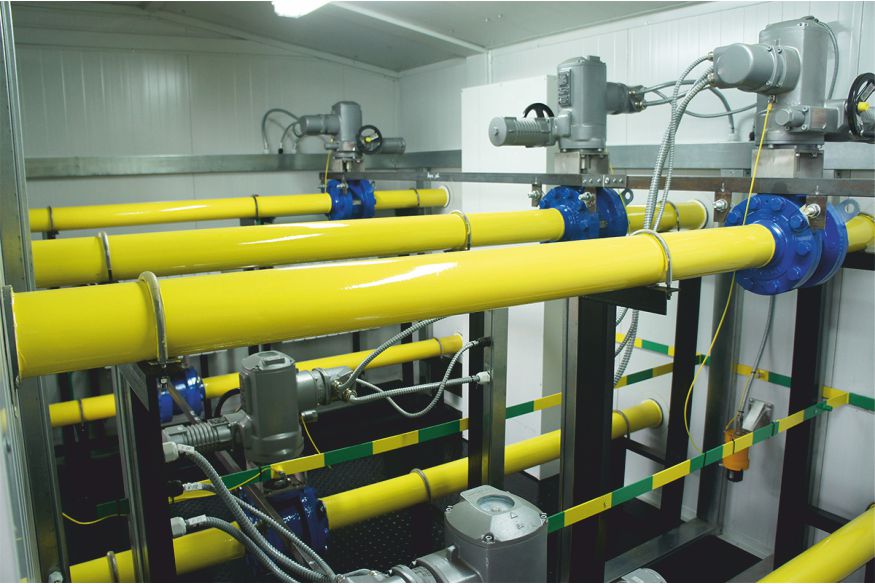

Оборудование блоков запорной арматуры смонтировано на сварной раме и находится в теплоизолированном помещении. Технологический отсек включает в себя:

• линии трубопроводов;
• систему дренажа с дренажным коллектором;
• запорно-регулирующую арматуру трубопроводов и дренажа;
• фильтры;
• датчики и сигнализаторы автоматики;
• систему вентиляции, отопления и освещения.
• Иное оборудование по требованию заказчика

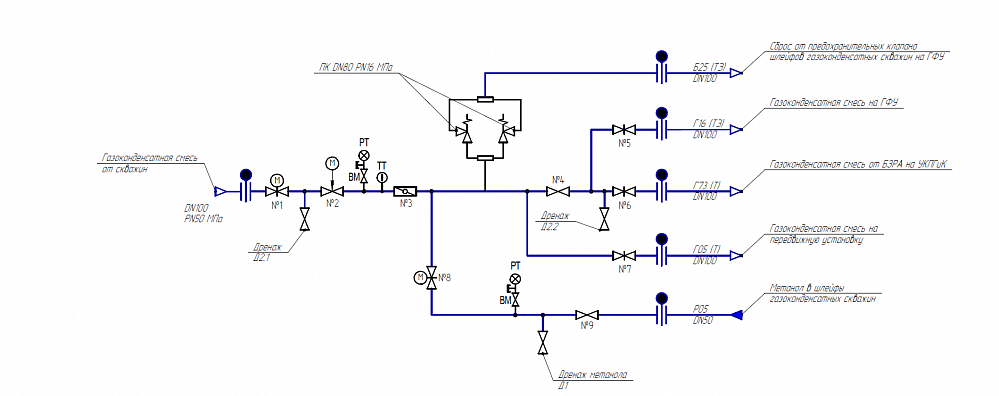

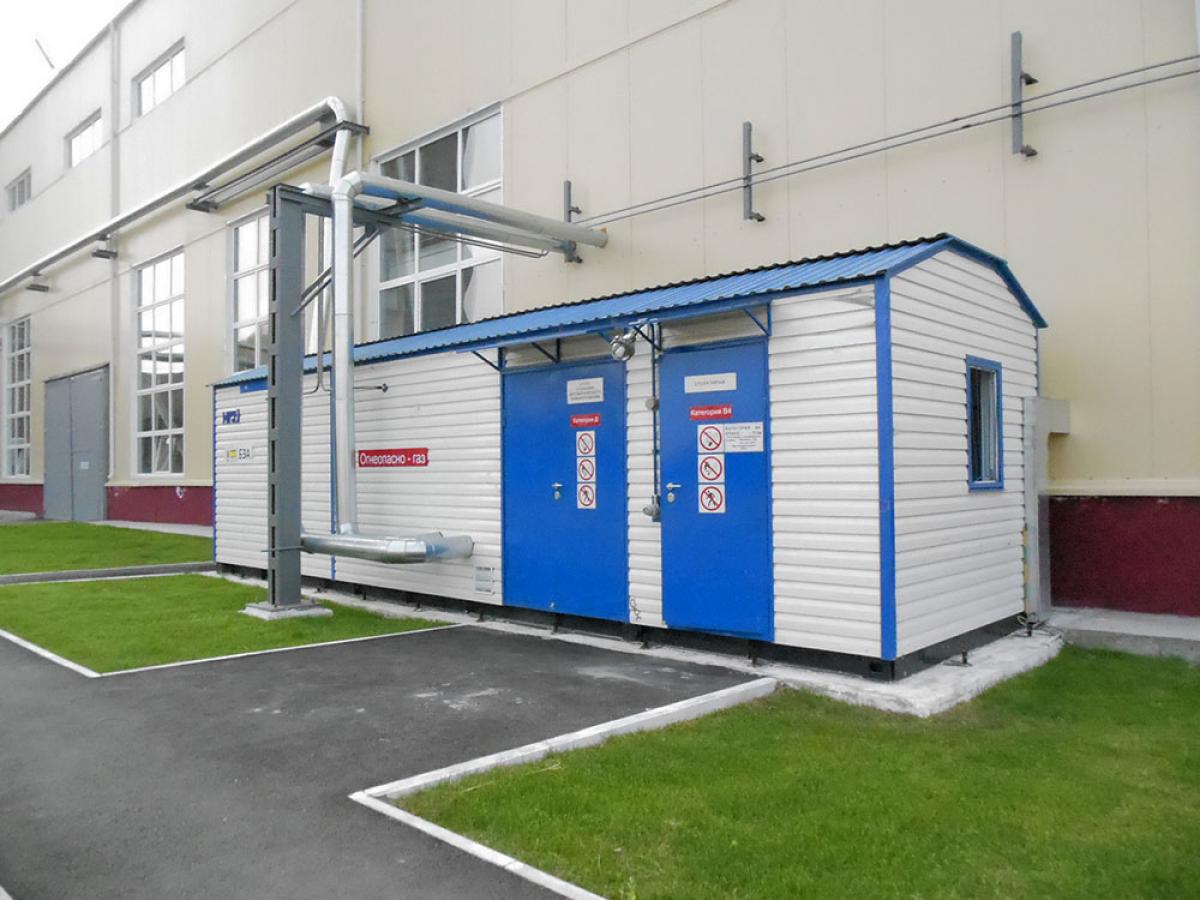

Пример технологической схемы и общего вида показаны на Рис.1, Рис.2 Технические решения блока запорной арматуры выполнены в соответствии с ТУ 3683-011-55402257-2010 «Блочное комплектное оборудование Технические условия».
