OilGasServiceСЖУ-1-ОГ – Датчик объемного газосодержания в жидкости. Прибор может применяться в качестве индикатора фазового состояния (ИФС).

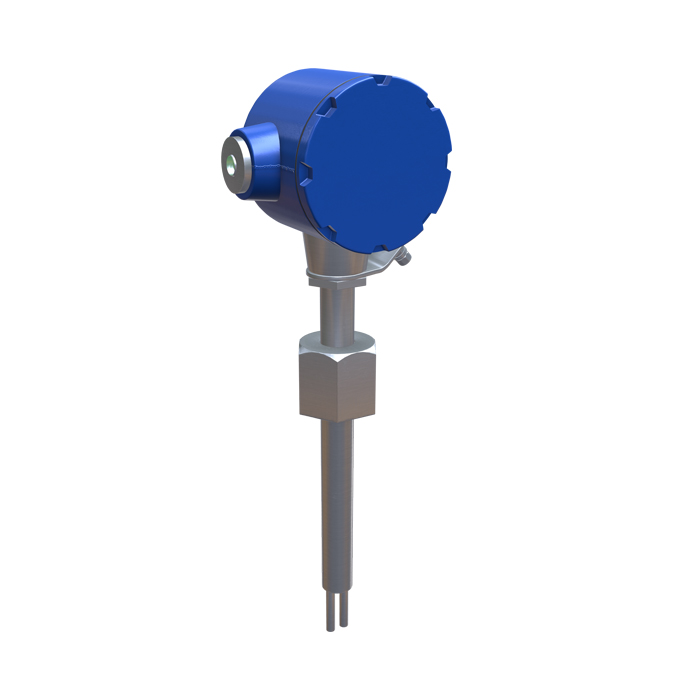

Датчик объёмного газосодержания СЖУ-1-ОГ
Классификационный номер
ET.07.01.09.03.05.02.01-001.800
Характеристики Датчик объёмного газосодержания СЖУ-1-ОГ
Температура рабочей среды
От -196 до +400 °С (температурное исполнение прибора определяется за счет изменения длины стойки прибора)
Давление рабочей среды
от 0 до 35 МПа (на давления свыше 16 МПа конструкция прибора может отличаться от стандартной)
Диапазон температур окружающего воздуха
От -55 до +75 °С
Длина измеряемой части
От 100 до 4000 мм
Высота стойки
От 60 мм
Узел уплотнения
-Штуцер, внешняя резьба / - Накидная гайка, внутренняя резьба / - Фланцевое присоединение / - Специальное исполнение по предварительному согласованию
Расположение прибора на объекте
Рекомендуется горизонтальная врезка в вертикальный трубопровод, чувствительный элемент должен располагаться в центре потока так, чтобы поток жидкости проходил между рогами вилки
Напряжение питания
Номинальное 24 В (допустимое Exd - 18-32В, Exia - 18-28В)
Потребляемый ток
Не более 50 мА
Время усреднения данных
0,1 - 10 сек
Виды выходных сигналов
-4/20 мА / - RS-485
Взрывозащита
-Без средств взрывозащиты / -1 Ex d llC T6 Gb X (взрывонепроницаемая оболочка) / -0 Ex ia llC T6 Ga X (искробезопасная цепь)
Материал сигнализатора контактирующий с рабочей средой
-Нержавеющая сталь 12Х18Н10Т (или аналог)
Материал корпуса
-Алюминиевый сплав (стандарт) / -Нержавеющая сталь 12Х18Н10Т
Степень защиты корпуса
IP67
Индикация на корпусе прибора
- Светодиодная индикация / - ЖК дисплей
Исполнение
-Стандартное (гарантия 2 года, срок службы 12 лет) / -Усиленное (гарантия 3 года, срок службы 20 лет)
