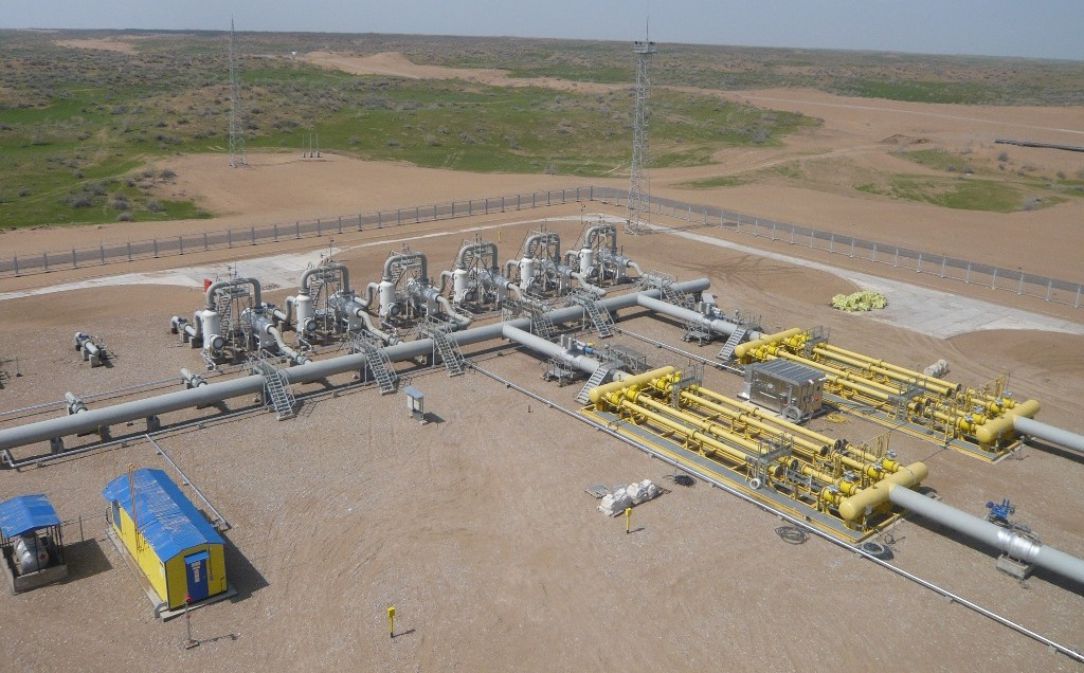

Газоизмерительные станции (ГИС) предназначены для непрерывного автоматического измерения расхода газа, проходящего через измерительные трубопроводы, с определением его компонентного состава и теплотворной способности.

Методы измерения:

• измерение расхода газа методом замера переменного перепада давления на сужающих устройствах (БСУ). Для этого на каждом измерительном трубопроводе устанавливается измеритель расхода газа в комплекте с датчиками перепада давления, давления и температуры;
• измерение расхода газа ультразвуковым методом, основанном на явлении смещения звукового колебания движущейся средой при помощи установки ультразвукового расходомера.

Для коммерческого учета расхода газа природный газ приводится к стандартным условиям с помощью корректора, выбираемого заказчиком: Floboss 107, СуперФлоу, ERZ 2004 и т.д. Измерение абсолютного и дифференциального давлений, а также температуры газа производится датчиками. Для учета качественного состава газа ГИС комплектуется хроматографами, калориметрами, анализатором температуры точки росы углеводородов и воды.

В состав ГИС входят следующие узлы, блоки и системы:

• БЛОК ИЗМЕРИТЕЛЬНЫХ ЛИНИЙ

Блок измерительных линий (БИЛ), включающий в свой состав:

- коллекторы надземного или подземного исполнения;

- преобразователи расхода (основные и дублирующие), в качестве которых применяются как ультразвуковые преобразователи расхода (УЗПР), так и быстросменные сужающие устройства (БСУ);

- систему регулирования расхода газа (опционально);

- измерительные линии, рабочие и резервные, с прямолинейными участками, расположенными непосредственно до и после преобразователей расхода;

- запорную арматуру с электропневматическими или электрическими приводами;

- вспомогательное оборудование и устройства (струевыпрямители, пробоотборные зонды, оборудование КИП, комплект обогреваемых соединительных трубопроводов).

• ПРИБОРНЫЙ БЛОК-БОКС

В блок-боксе монтируются поточные газовые хроматографы, анализаторы точки росы по влаге и углеводородам вместе с преобразователями давления вычислительных комплексов измерения расхода газа.

• СИСТЕМА АВТОМАТИЗИРОВАННОГО УПРАВЛЕНИЯ (САУ)

САУ предназначена для автоматизированного контроля и управления газоизмерительной станцией.

Конструктивно САУ ГИС состоит из следующих шкафов: пожарной и газовой сигнализации (F&G), аварийного останова (ESD), технологического (SCS), измерительного (Metering), телеметрии (RTU) и других вспомогательных шкафов и клеммных коробок.

• УСТАНОВКА ПОДГОТОВКИ ТОПЛИВНОГО, ПУСКОВОГО И ИМПУЛЬСНОГО ГАЗА (УПТПИГ)

В зависимости от технического задания может входить в состав ГИС:

- УПТПИГ предназначена для предварительной подготовки (фильтрация, учет, осушение, редуцирование и стабилизация рабочих параметров) газа.

- УПТПИГ имеет моноблочную конструкцию и включает в себя блок-контейнер и технологическое оборудование (узлы очистки, подогрева, редуцирования, измерения расхода газа), размещенное внутри.

В блоке имеется два отсека: технологический с технологическим оборудованием и узлом предотвращения гидратообразования и котельная, в которой находятся котлы для подогрева теплоносителя, системы автоматического управления, электроснабжения, связи, телемеханики, отопления и вентиляции.

• УЗЕЛ ОЧИСТКИ ГАЗА

Узел очистки представляет собой комплекс оборудования для эффективной очистки газа. В состав комплекса входят пылеуловители циклонного типа (ПЦТ), которые очищают газ от влаги и механических примесей до 10 мкм, дополнительно могут быть установлены фильтры-сепараторы, позволяющие довести степень очистки газового потока до 5 мкм.

В узле очистки газа предусмотрена система слива конденсата в емкость сбора, хранения и выдачи конденсата. Контроль загрязнения фильтра-сепаратора и пылеуловителя циклонного типа осуществляется с помощью датчиков перепада давления.

• БЛОЧНО-КОМПЛЕКТНЫЕ ЭЛЕКТРОСТАНЦИИ (БКЭС)

В зависимости от технического задания может входить в состав ГИС.

Блочно-комплектная электростанция (БКЭС) предназначена для снабжения электроэнергией, вырабатываемой газовыми поршневыми двигателями или микротурбинами при сгорании газообразного или жидкого топлива (в случае микротурбин, работающих на газообразном и жидком топливе), и обеспечения тепловой энергией (отопление, горячее водоснабжение, кондиционирование, холодильное оборудование) за счет утилизации энергии выхлопных газов различных объектов, расположенных вдали от стационарных энергосетей и работающих в автономном режиме или требующих небольших мощностей электро- и тепловой энергии
