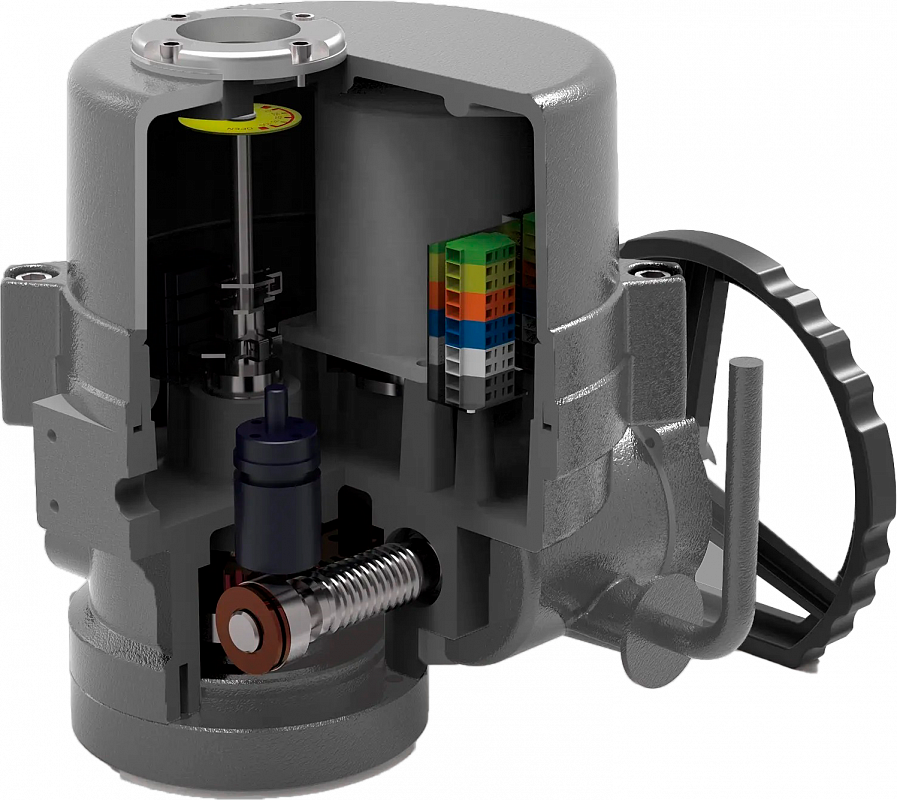

Электроприводы ЭПФ.1 являются неполнооборотными приводами и применяются для управления дроссельными заслонками, дисковыми затворами, шаровыми кранами, клапанами и прочими устройствами поворотного принципа действия в ручном, автоматическом и дистанционном режимах. Электроприводы ЭПФ.1 разработаны для применения в нефтепереработке, энергетике, металлургии, нефтегазовой, нефтехимической, химической отраслях и в других отраслях.

Отличительные особенности ЭПФ.1

• Высокая степень защиты оболочки IP67 (IP68 опция)
• Взрывозащищенное исполнение 1Ex d IIC T6 Gb
• Исполнение для низких температур: -61 +60° С
• Широкий набор опций: 4-20мА, цифровые протоколы HARD, Modbus, Profibus, управление по Bluetooth и т.д.
• Компактные размеры
• Редуктор с самоблокировкой
• Ручной дублер с автоматическим переключением в режим «автоматическое управление»
• Встроенная термозащита двигателя
• Встроенные антиконденсатные элементы
• Присоединение привода по стандарту ISO 521

Опции

• Взрывозащита: 1Ex d IIB T6 Gb/1Ex d IIC T6 Gb
• Пылевлагозащита IP68
• ДКВ - дополнительные конечные выключатели
• ДМВ - дополнительные моментные выключатели
• Р- потенциометр (резистивный датчик)
• К - позиционер / Вход : DC 4-20mA, DC 0~10V / Выход: DC 4-20mA
• А - токовый датчик
• ВБО – внешний блок опций
• БМУ - блок местного управления
• БАС – блок аварийного состояния
• БИУ – блок интеллектуального управления
• GPRS
• Bluetooth
• П - Встроенный бесконтактный пускатель
• Увеличенный угол поворота (120˚, 135˚, 180˚, 270˚)
• Напряжение DC 24V
• ProfiBus, ModBus, FieldBus, HARD
• Температурное исполнение от -61 до +55°С

* Дополнительные опции по согласованию с заказчиком

Исполнение ЭПФ.1 с блоком интеллектуального управления БИУ

Опция БИУ для электроприводов представляет собой отдельный блок, присоединяемый к корпусу электропривода. Данный блок может быть изготовлен как в бщепромышленном, так и во взрывозащищенном исполнении 1Ex d IIB T6 Gb или 1Ex d IIC T6 Gb. Стандартная пылевлагозащита IP67, опция IP68.

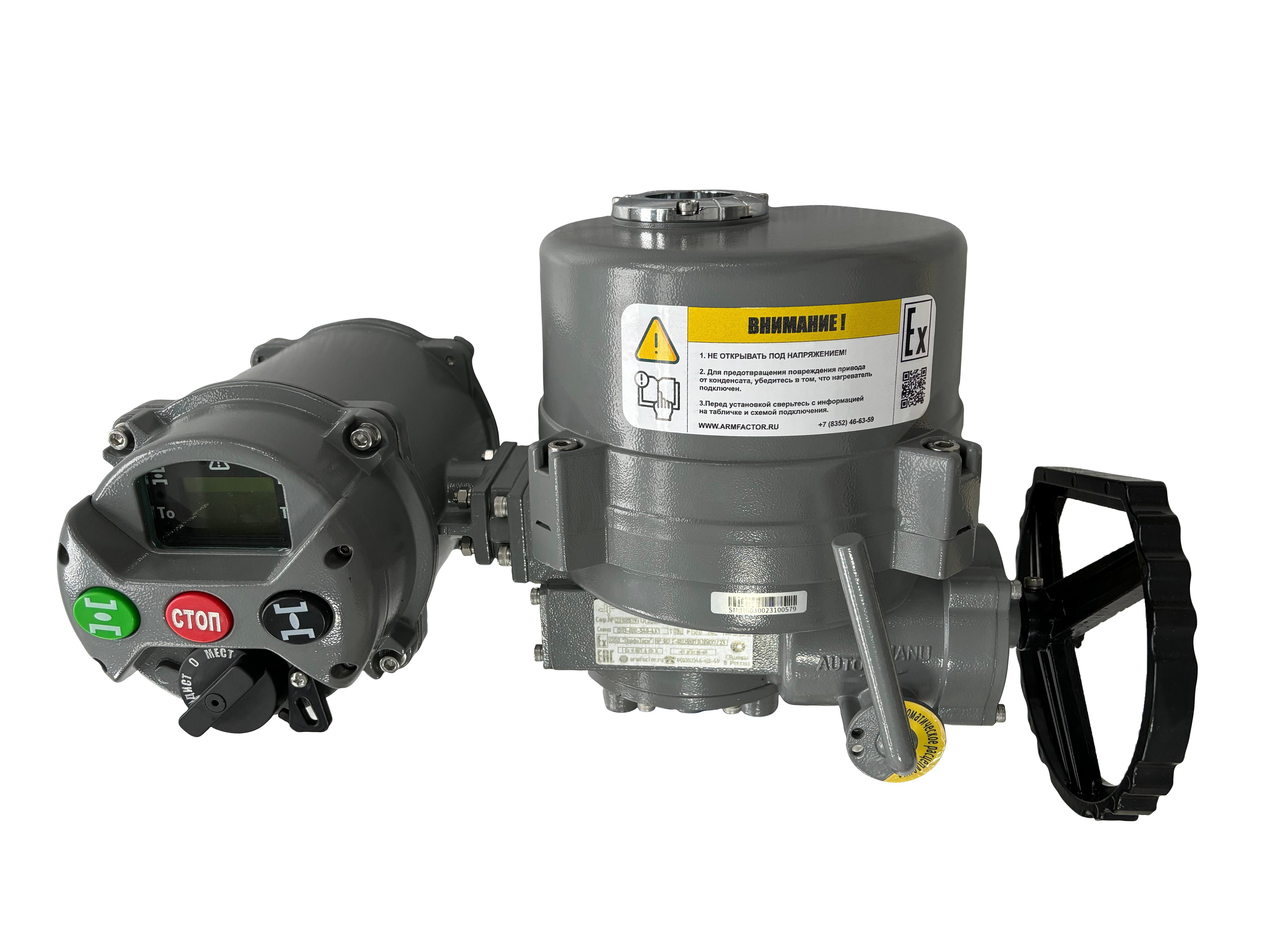

Исполнение ЭПФ.1 с блоком интеллектуального управления БИУ На лицевой стороне корпуса БИУ расположены LCD дисплей и 2 переключателя: "Открыть"/"Закрыть" и "Дистанционное"/"Стоп"/"Местное".

Функции

• Дисплей с сигнальными лампами;
• Непрерывная индикация положения арматуры и команд управления/уставок;
• Настройка, диагностика и мониторинг через дисплей с помощью селекторов без снятия крышки;
• Встроенный пускатель;
• Проверка наличия и чередования фаз;
• Выбор режима работы удержание/самоподхват;
• Самодиагностика и вывод кода ошибки на дисплей;
• Энергонезависимая память настроек и журнала событий, данных, в т.ч. о срабатывании моментных ограничителей;
• Датчик промежуточного положения;
• Возможность настройки пошагового движения(интервал движения);
• Настройка типов выходных сигналов/ошибок: положения, момента, режима работы;
• Работа по сигналу "АВАРИЯ" (ESD) и настройка логики действия с выбором приоритетов
• срабатывания;
• Настройка мертвой зоны (0,3% - 9,9%);
• Настройка задержки срабатывания;
• Возможность настройки торможением двигателя;
• Исполнение для регулирующей арматуры: управляющий сигнал 4-20мА, выходной сигнал положения 4-20мА (Активный);
• Цифровой протокол: HART, Modbus RTU, Profibus DP;
• Защита паролем от несанкционированного доступа и изменения настроек;
• Сброс на заводские установки.
