Блок Э30 в составе электропривода обеспечивает выполнение следующих функций:

• Реверсивный плавный пуск электродвигателя
• в заданном направлении
• Контроль усилия на выходном звене электропривода и автоматическую остановку при превышении
• заданного уровня
• Энергонезависимый контроль положения выходного звена электропривода
• Автоматическую остановку электропривода в заданных конечных положениях
• Местное и дистанционное управление электроприводом
• Местную и дистанционную сигнализацию состояния электропривода
• Автоматическую остановку электропривода при аварийных режимах работы
• Архивирование событий, команд и аварий блока в энергонезависимой памяти

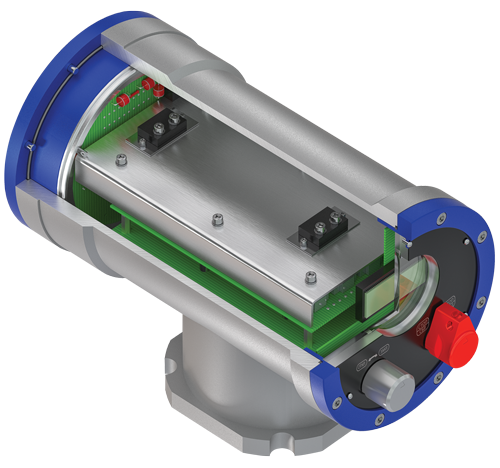

Блок управления Э30

Маркировка взрывозащиты 1Ex d IIB Т4 Gb

Выполнен на базе тиристорного реверсивного коммутатора с применением цифровой и микропроцессорной техники.

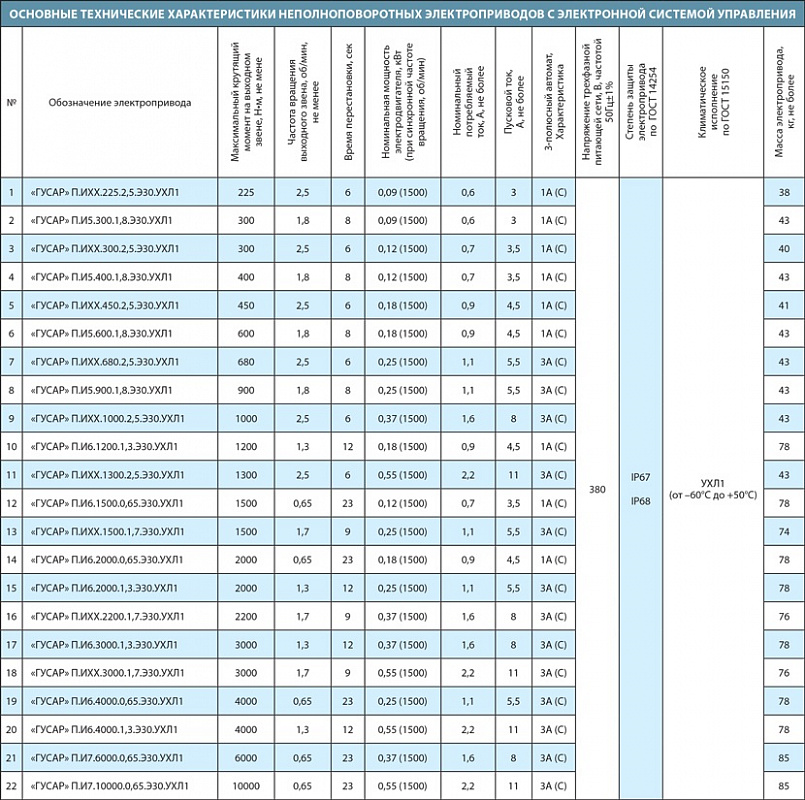

НЕПОЛНОПОВОРОТНЫЕ электроприводы «ТОМПРИН», «ГУСАР» с электронной системой управления предназначены для управления многооборотной

регулирующей трубопроводной арматурой.

ДУ 50-1500 мм

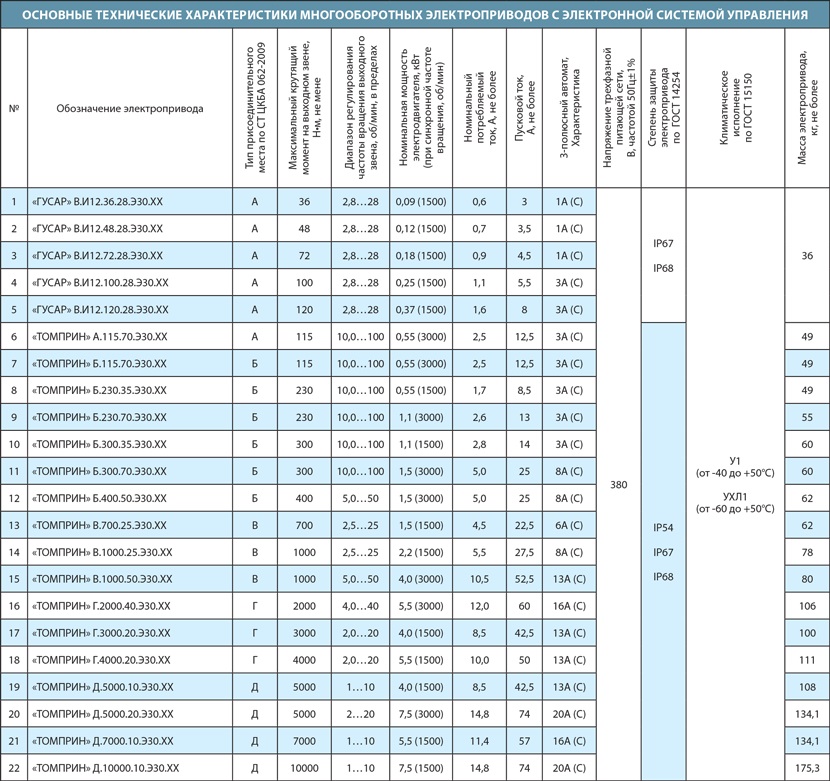

МНОГООБОРОТНЫЕ электроприводы «ГУСАР» с электронной системой управления, предназначены для управления неполноповоротной регулирующей трубопроводной арматурой.

ДУ 50-1600 мм

Электропривод с блоком управления Э30 обеспечивает выполнение следующих функций:

ФУНКЦИИ УПРАВЛЕНИЯ

• Открытие, закрытие и регулировка проходного сечения трубопроводной арматуры, остановка в любых промежуточных положениях по всей длине хода выходного звена

• Останов электропривода при превышении усилия на выходном звене

• Продолжение движения электропривода в случае кратковременного заклинивания запорной арматуры

• Уплотнение (герметизация) запорной арматуры в конечных положениях

• Местное управление электроприводом с лицевой панели блока

• Дистанционное управление электроприводом по цепям управления

• Символьная и световая индикация параметров и режимов работы блока

• Автоматическая калибровка электропривода на месте эксплуатации по количеству оборотов выходного звена или по положению

• Останов электродвигателя и отключение его от сети питания в случае превышения на выходном звене заданного момента нагрузки

• Диагностика электропривода на предмет неисправностей и аварийных ситуаций

ФУНКЦИИ ЗАЩИТЫ

Остановка/запрет старта электропривода с выдачей соответствующего сигнала при аварийных режимах работы:

• Длительное превышение усилия на выходном звене;

· обрыв или повышенное/пониженное напряжение сети питания в случае аварии сети;

· перегрев или перегрузка электродвигателя;

· пониженное сопротивление изоляции между фазами и корпусом электродвигателя;

· обрыв или короткое замыкание в фазе двигателя;

· заклинивании вала электродвигателя;

· перегрев/переохлаждение блока.

• Защита электродвигателя (отключение от сети электропитания) в аварийных режимах

• Защита от доступа посторонним:

· Блокировка возможности местного или дистанционного управления;

· блокировка возможности редактирования параметров настройки с местного или дистанционного поста без знания пароля снятия блокировки;

· механическая блокировка замком ручки, исключающая управление и редактирование параметров с местного поста на лицевой панели.

СЕРВИСНЫЕ ФУНКЦИИ

• Самодиагностика блока внутренних электронных узлов блока

• Защита от ввода некорректных параметров настройки

• Учёт, архивирование событий и аварий, пусков, количества циклов работы в энергонезависимом журнале с фиксацией реального времени

• Сигнализация при нарушении работоспособности электропривода

• Демонстрационный прогон (зацикленное движение между конечными положениями)

ВХОДЫ/ВЫХОДЫ УПРАВЛЕНИЯ И СИГНАЛИЗАЦИИ

Для сопряжения электропривода с АСУ ТП и другими устройствами дистанционного управления в состав блока управления входят:

• Три цифровых входа управления с напряжением 24 В постоянного тока и 220 В переменного тока. Цифровые каналы обеспечивают приём команд «Открыть», «Закрыть», «Стоп»;

• Восемь релейных выходов типа «Сухой контакт». Выходы обеспечивают сигнализацию: конечного положения «Открыто», конечного положения «Закрыто», аварийной ситуации (Авария/Неисправность), режима управления (Местный/Дистанционный), состояния блока (Включён/Выключен), открытия блока, закрытия блока превышения момента нагрузки на выходном звене (Муфта);

• Цифровой последовательный интерфейс связи RS-485 с протоколом передачи данных ModBus RTU. Интерфейс обеспечивает приём команд управления, передачу сигнализации состояния и параметров работы электропривода и позволяет редактировать параметры настройки блока;

• Аналоговый вход управления для приёма унифицированного токового сигнала 4-20 мА для перемещения выходного звена в заданное положение;

• Сигнализация крайних положений (блок контрольных выключателей) для неполноповоротных электроприводов.
