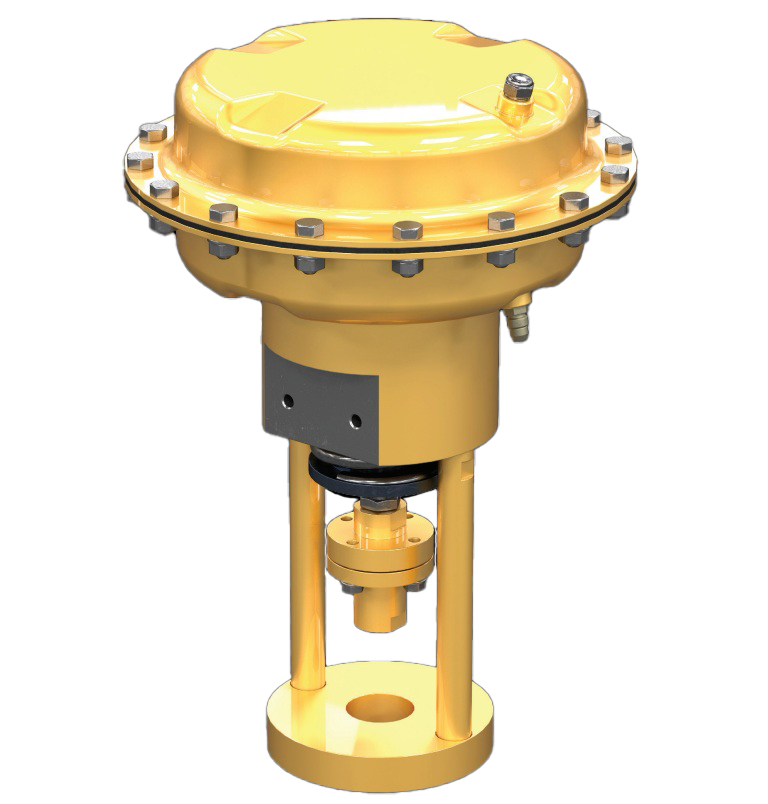

Мембранно-пружинный механизм предназначен для открытия/перекрытия или регулирования среды, проходящей в клапане, в зависимости от входящего управляющего или питающего сигнала.

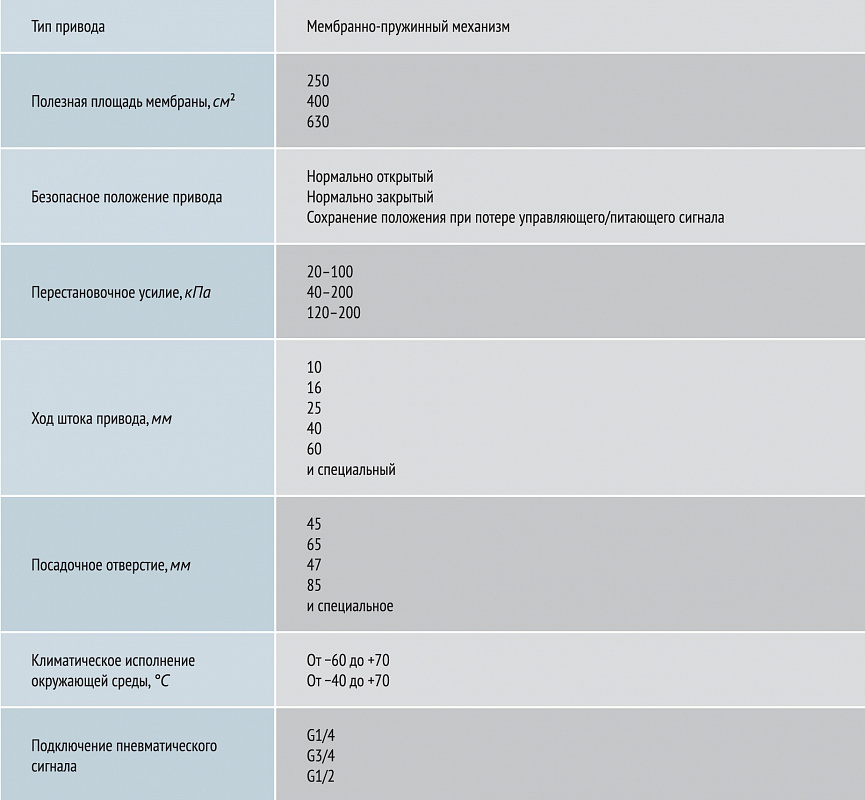

Виды исполнения мембранно-пружинного механизма

• Полезная площадь мембраны, см²: 250, 400, 630;

• Безопасное положение: нормально открытый, нормально закрытый, сохранение положения при потере питающего или управляющего сигнала;

• Ручное дублирование: верхний ручной дублер, боковой ручной дублер;

• Марка стали: АМГ6/09Г2С, Д16Т/09Г2С, Д16/09Г2С, 12Х18Н10Т и другие стали;

• Ход: 10, 16, 25, 40, 60 и специальный.

Ключевые определения надёжности мембранно-пружинного механизма

Лёгкость конструкции

Обеспечивается применением прочных и облегчённых материалов и сплавов.

Надёжность конструкции

Обеспечивает гарантированный возврат МПМ в безопасное положение или сохранение положения при потере питающего или управляющего сигнала.

Точная настройка и комбинации комплектующих привода

Обеспечивают достижение необходимых усилий на штоке привода.

Универсальность привода

Позволяет при необходимости произвести изменение в области усилий и хода или произвести модернизацию привода.

Дополнительное оборудование

Обеспечивает точную работу и позиционирование привода. Дополнительное оборудование можно монтировать или демонтировать без снятия привода с арматуры.

Ручное дублирование

Возможно при отсутствии питающего сигнала.

Фильтрация управляющего/питающего сигналов

Обеспечивается путём установки фильтра-редуктора на каждый изготовленный привод. Увеличивает срок службы мембраны и привода.

Присоединение привода к поворотному редуктору

Позволяет использовать привод для перемещения штока арматуры как в поступательном, так и во вращательном направлении.

Основные типы конструкций и принципы их работы

Нормально отрытое безопасное положение

При потере управляющего или питающего сигналов привод переходит в открытое положение за счёт усилия пружины. Привод предусматривает необходимое усилие для противодействия давлению среды и трению сальникового уплотнения.

Нормально закрытое безопасное положение

При потере управляющего или питающего сигналов привод переходит в закрытое положение за счёт усилия пружины. Привод предусматривает необходимое усилие для противодействия давлению среды и трению сальникового уплотнения.

Сохранение положения

Достигается путём установки на привод специальных блоков для питающего или управляющего сигналов. При потере сигналов привод остаётся в зафиксированном положении.

Ручное дублирование

В исполнении верхнего дублёра или бокового дублёра позволяет производить перемещение штока привода и клапана в ручном режиме. Ручной дублёр предусмотрен для всех видов исполнения мембранно-пружинного механизма.

Быстрый сброс давления

В мембранной полости позволяет перейти приводу в безопасное положение с наименьшей затратой времени.
