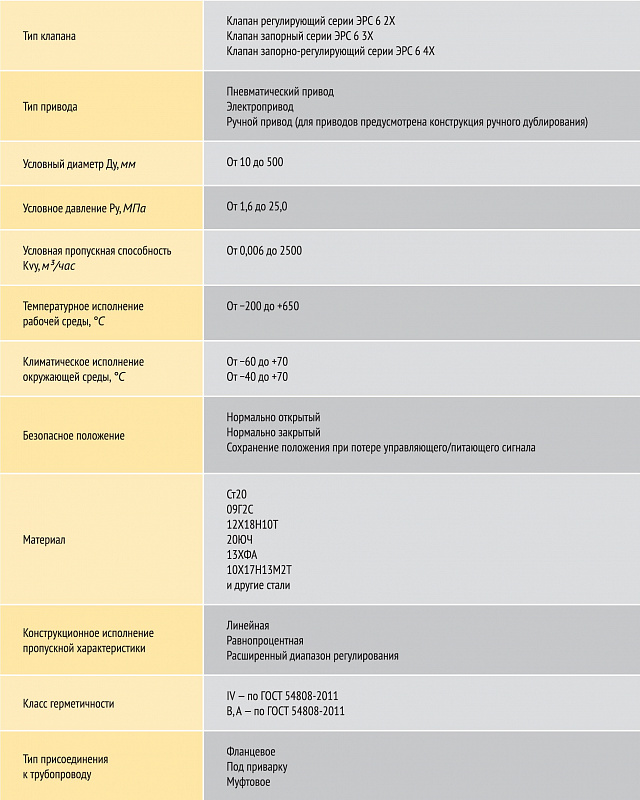

Виды исполнения

• По марке стали: Ст20, 09Г2С, 12Х18Н10Т, 20ЮЧ, 13ХФА, 10Х17Н13М2Т и другие стали;

• По температурному исполнению рабочей среды: от −200 до +650 °С;

• По температурному исполнению окружающей среды: от −60 до +70 °С;

• По типу пропускной характеристики: линейная, равнопроцентная, расширенный диапазон регулирования.

Ключевые определения надёжности

Разгруженная конструкция

Позволяет сбалансировать давление, воздействующее на плунжер (для этого применяется плунжер с отверстиями, уравновешивающими давление среды на торцы плунжера с обеих сторон).

Увеличенный ресурс и безотказность

Разгруженная конструкция снижает требования к усилию привода для регулирования/отсекания среды. Поэтому уменьшается нагрузка на шток клапана и плунжер в нижней точке, а ресурс и безотказность клапана увеличиваются.

Быстросъёмная конструкция дроссельного узла

Максимально уменьшает время обслуживания клапана, которое можно производить вне заводских условий. Замена прокладок, уплотняющих элементов, элементов дроссельного узла не требует демонтажа клапана с трубопровода.

Антикавитационная и антишумовая конструкции

Антикавитационная и антишумовая конструкции обеспечивают уменьшение уровня шума при работе, а также сводят к минимуму образование условий для кавитации, что уменьшает износ дроссельного узла и увеличивает ресурс клапана (путём снижения воздействия среды на дроссельный узел и полость клапана).

Основные типы конструкций и принципы их работы

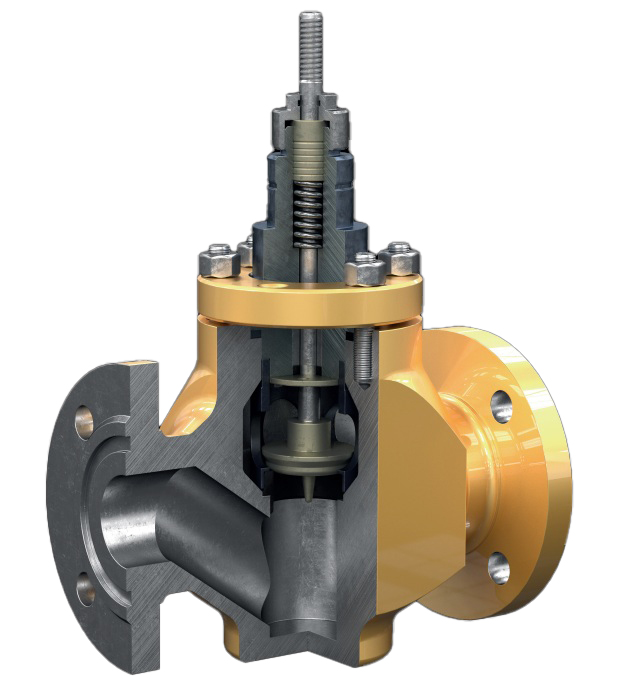

Конструкция плунжерного типа

Принцип работы конструкции: перемещение плунжера внутри втулки. При закрытии клапана плунжер плотно устанавливается в седле клапана, надёжно перекрывая рабочую среду. При регулировании среды плунжер, перемещаясь, изменяет площадь сечения проходного отверстия седла, устанавливая необходимый расход. Различные комбинации плунжера, втулки и седла позволяют получать необходимый диапазон регулирования рабочей среды.

Виды уплотнения плунжерной конструкции

Уплотнение «металл-металл». Плунжер и седло выполнены из металла.

Уплотнение «металл-эластомер». Плунжер выполнен из металла, седло также выполнено из металла со вставкой из полимерного материала, выбираемого в зависимости от условий работы клапана.

Клапан с рабочей средой до +650 °С

Конструкция специального исполнения предусматривает ускоренное охлаждение корпуса клапана и смещение сальниковой группы от зоны повышенной температуры. Используется сальниковый узел специального исполнения из специальных материалов. Специальное исполнение предусматривает нагрев выше стандартного исполнения.

Клапан с рабочей средой до −200 °С

Для ускорения процесса теплообмена верхняя крышка клапана исполнена с удлинением. Клапан изготовлен из материалов, ориентированных на работу с пониженной температурой.

Клапан в парообогреваемой рубашке

Применяется для поддержания температуры среды. Принцип работы: корпус клапана заключен в короб из стали, в который подаётся подогреваемая среда. Корпус клапана подогревается/охлаждается до необходимой температуры, путём регулирования температуры среды, подаваемой в парообогреваемую рубашку.
