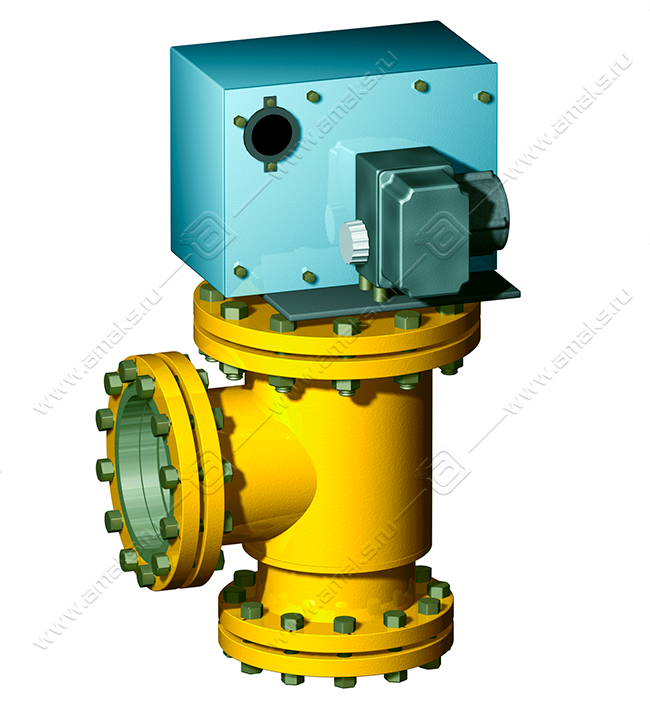

Автоматические запорные устройства в системах газоснабжения.

Для дистанционного/автоматического управления подачей рабочей среды.

Принцип работы

При подаче напряжения на электропривод клапана происходит сцепление рычагов штока и исполнительного механизма через фиксатор, управляемый электромагнитом, и при повороте рычага исполнительного механизма клапан плавно открывается. Через 3 сек. после своего включения катушка электромагнита переключается в режим энергосбережения (потребляемая мощность снижается в 10 раз). Закрытие клапана происходит через 0,7-0,8 сек. после снятия напряжения с катушки электромагнита, при этом расцепляются рычаги штока и исполнительного механизма, и под действием пружины клапан закрывается. Контроль состояния клапана осуществляется через встроенный блок концевых выключателей и визуально через глазок. Закрытие клапана в любой момент времени вручную возможно посредством ручной защелки.

Применение:

• рабочая среда-природный газ ГОСТ 5542-2014, другие неагрессивные газы;
• установка на трубопроводе - в любом положении, кроме «приводом вниз»;
• установка в закрытых помещениях (в т.ч. в металлических помещениях без теплоизоляции) с темпе-ратурой окружающего воздуха от -40°С до +50°С и относительной влажностью до 80% при темпера-туре +25°С.

Возможные исполнения:

• с усиленным приводом;
• со штуцерами (при использовании в составе Блоков газооборудования АМАКС-БГ).

Присоединение к трубопроводу:

• фланцевое (фланец DN-16-01-1-В ГОСТ 33259-2015)
