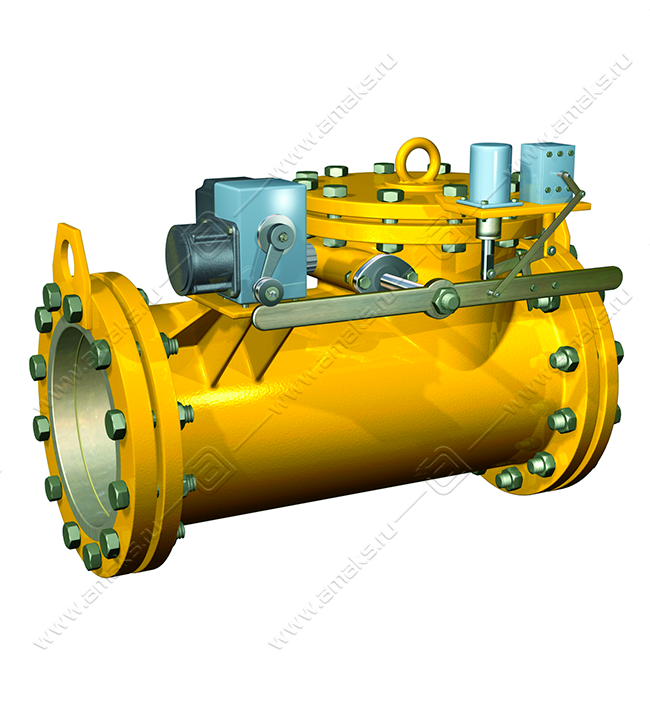

Автоматические запорные устройства в системах газоснабжения.

Для дистанционного/автоматического управления подачей рабочей среды.

Принцип работы

При подаче напряжения на привод механизма открытия происходит поворот рычага и вала с закрепленным на нем кронштейном и тарелкой, вследствие чего открывается разгрузочное отверстие и при дальнейшем ходе поднимается тарелка клапана. В конечной точке поворота рычага последний становится на защелку электромагнита, удерживающую клапан в открытом положении. Привод механизма открытия, продолжая свое движение, останавливается в первоначальном положении. Закрытие клапана происходит путем подачи напряжения на электромагнит закрытия, при этом защелка перестает удерживать рычаг и клапан под действием массы внутренних частей и давления среды закрывается. Состояние клапана контролируется встроенным блоком концевых выключателей.

Применение:

• рабочая среда-природный газ ГОСТ 5542-2014, другие неагрессивные газы;
• установка на трубопроводе - в горизонтальном положении;
• установка в закрытых помещениях (в том числе в металлических помещениях без теплоизоляции) с температурой окружающего воздуха от -40°С до +50°С и относительной влажностью до 80% при температуре +25°С.

Присоединение к трубопроводу:

• фланцевое (фланец DN-16-01-1-В ГОСТ 33259-2015)
