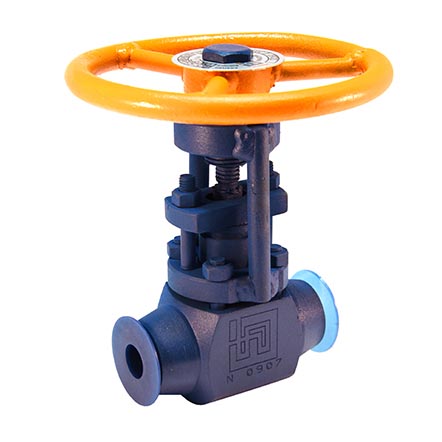

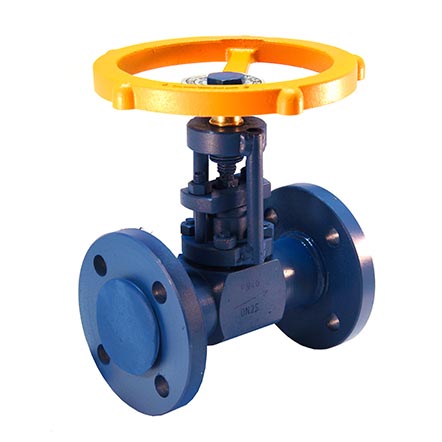

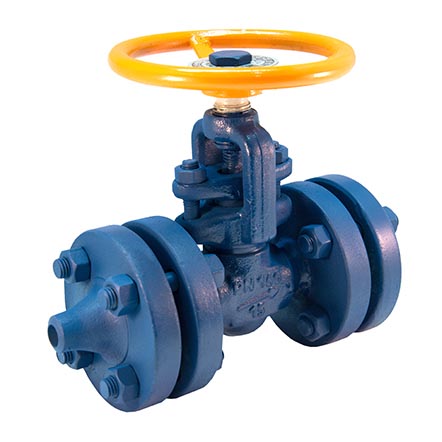

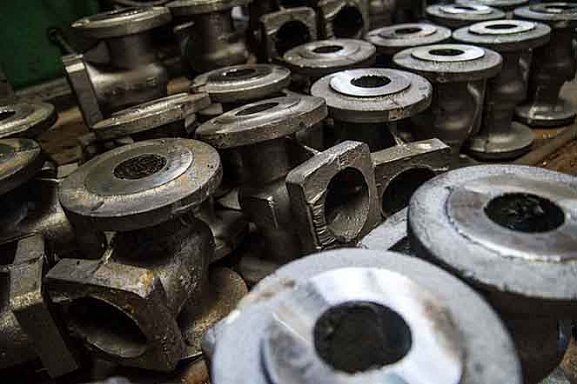

Клапан запорный проходной 15с68нж Ду15 Ру16-270

Клапаны запорные предназначены для установки в качестве запорных устройств на трубопроводах для газообразных и жидких сред.

Характеристики

• Герметичность затвора клапанов по классу А ГОСТ 9544-2015.
• Корпусные детали изготовляются из стали 20, 09Г2С, 12Х18Н10Т, 15ХМ, 15Х5М.
• Рабочая среда: жидкие и газообразные среды, в том числе взрывопожароопасные, неагрессивные к материалам деталей клапанов. Температура проводимой среды: от минус 60 ?С до плюс 560 ?С, зависит от материала деталей задвижки.
• Климатическое исполнение по ГОСТ 15150: У1; ХЛ1.Допускаются другие виды климатических исполнений и категорий размещения.
• Тип корпуса клапана – проходной.

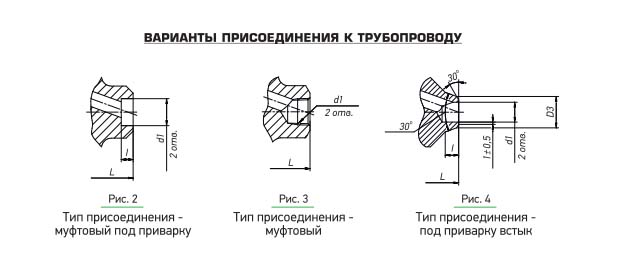

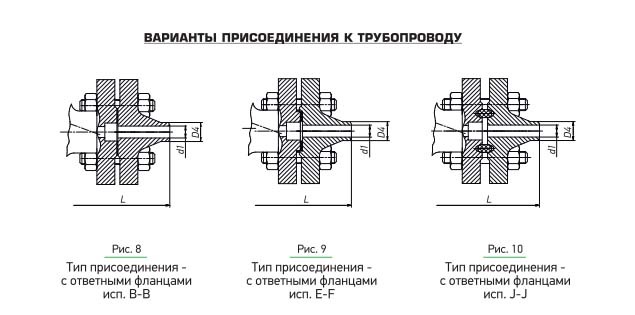

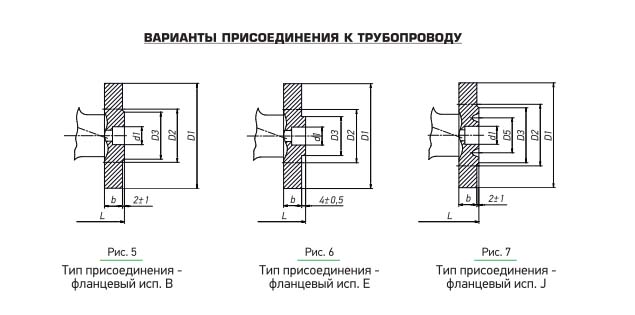

• Присоединение к трубопроводу: муфтовое (G, Rc, K); фланцевое ГОСТ 12815 исполнений 1, 2, 3, 4, 5, 6, 7, 8, 9; фланцевое ГОСТ Р 54432 исполнений A, B, C, D, E, F, J, K, L, M; фланцевое ГОСТ 9399, ANSI/ASME B16.5; фланцевое с ответными фланцами; под приварку в стык; муфтовое под приварку.
• Управление – ручное.

Таблицы фигур

15с68нж, 15лс68нж, 15нж68нж, 15с57нж, 15лс57нж, 15нж57нж.

DN: 15; 20; 25.

PN: 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0; 25,0; 27,0 Мпа.

Изготовление по ТУ 3742-002-05091929-2017.

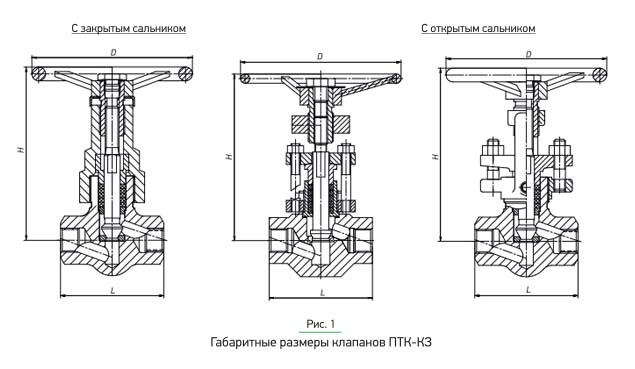

Обозначение размеров:

• D - диаметр маховика;
• L - строительная длина;
• Н - высота задвижки от оси магистрали;
• D1 - наружный диаметр фланца;
• D2 - диаметр проходного отверстия;
• D3 - диаметр делительной окружности центров отверстий под шпильки;
• D5 - средний диаметр канавки под прокладку;
• b - высота тарелки фланца;
• h - высота проточки на привалочном торце;
• d - диаметр отверстия под шпильки;
• n - количество отверстий.

Информация на странице содержит ознакомительный характер и может отличаться от заявленной производителем на данный момент.

Производитель оставляет за собой право вносить изменения в конструкцию.
