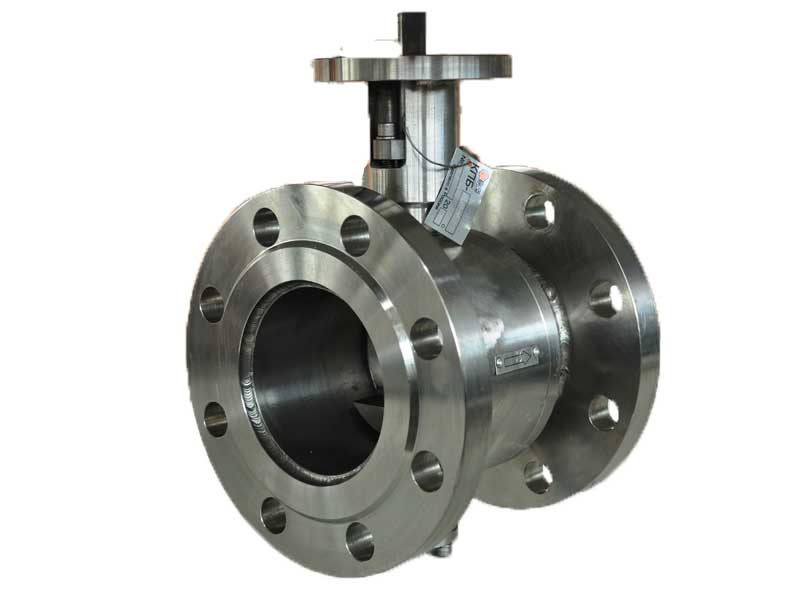

Клапаны поворотные БИРС Б04 предназначены для работы на давлениях (РN) до 6,3 МПа, с диаметром условного прохода (DN) от 50 мм до 250 мм с условной пропускной способностью от 1,3 м3/ч до 2889 м3/ч.

Клапаны имеют приближенную к линейной, расходную характеристику в диапазоне рабочих углов от 25 до 70 угловых градусов.

• Корпус из высокопрочного сортового проката рассчитан на работу с критическими давлениями до 10 МПа и температурами до 450 градусов. Неразрушающий контроль сварных соединений обеспечивает гарантированное отсутствие протечек по корпусу в течение всего срока службы изделия.
• Корпус цельнолитой конструкции рассчитан на работу в стандартном диапазоне температур и давлений. Применение передовых технологий литья позволяет получать корпуса изделий с точными линейными размерами, отсутствием раковин в литье и отличной равномерной плотностью материала.
• Диск затвора унифицирован для всех серий высокопроизводительных затворов БИРС КПБ. Проектируется с учетом работы на высоких скоростях рабочих сред и позволяет снизить завихрения потока рабочих сред. Изготавливается с помощью самой передовой технологии литья и гарантирует надежную и безотказную работу изделия на протяжении срока службы.
• Седло из PTFE (мягкое уплотнение) или Inconel (жесткое уплотнение) специальной формы позволяет получать пропорциональное увеличение прижимного усилия в зависимости от увеличения давления потока в обоих направлениях движения среды и в условиях вакуума. Для защиты седла от повреждений в результате воздействия критических скоростей потоков в моменты открытия или закрытия в корпусе затвора и прижимного фланца предусмотрены ограничители степени свободы уплотнительного элемента.
• Вал (шток) высокопроизводительного затвора БИРС КПБ выполнен из высокопрочной коррозионностойкой стали цельной конструкции (до DN 80 разрезной для получения лучших характеристик). Два конических штифта, установленных со стороны корпуса арматуры, позволяют достичь точного сочленения с диском.
• Втулки, на которых установлен вал, установлены в верхних и нижних бобышках корпуса и служат в качестве нижнего и верхнего осевого подшипника. В зависимости от условий применения могут быть простого и усиленного исполнения. Сделаны из специального сплава, не подверженного коррозии, устойчивого к истиранию и высоким механическим нагрузкам, а также имеющего высокую антифрикционную способность.
• Сальниковый узел служит для надежного и равномерного прижима уплотнительных колец к поворотному валу высокопроизводительного затвора. В зависимости от давления и температуры применяются разное количество уплотнительных колец, состоящих из термо-расширенного графита специальной конструкции. Для регулировки уплотнительного элемента в процессе эксплуатации достаточно поджатия фланца сальника.

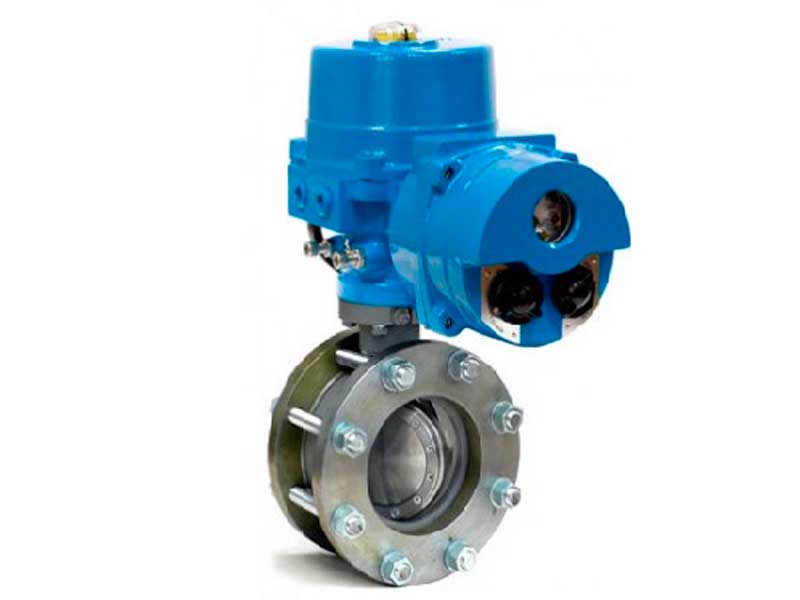

• Каждый высокопроизводительный затвор БИРС* КПБ имеет площадку под привод с унифицированными отверстиями под ISO 5211 двух размерных рядов. Это позволяет устанавливать на арматуру управляющие устройства практически любого производителя.
• Для удобства установки высокопроизводительных затворов межфланцевой конструкции на трубопровод предусмотрены центрирующие проушины.
• Конструкция высокопроизводительного затвора БИРС* КПБ обеспечивает высокую ремонтопригодность изделия. Замена уплотнений и седла возможна в полевых условиях с применением стандартного инструмента.
• Клапаны УРПС БИРС КПБ соответствуют требованиям стандарта ТР ТС 012. Изделию присвоена категория IIGbcT4.
