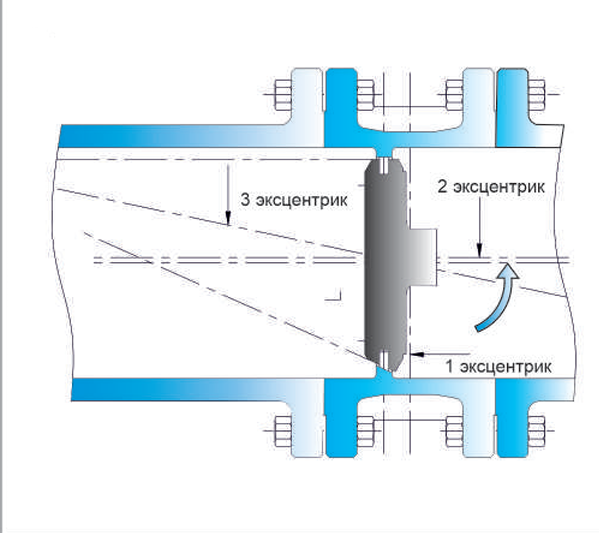

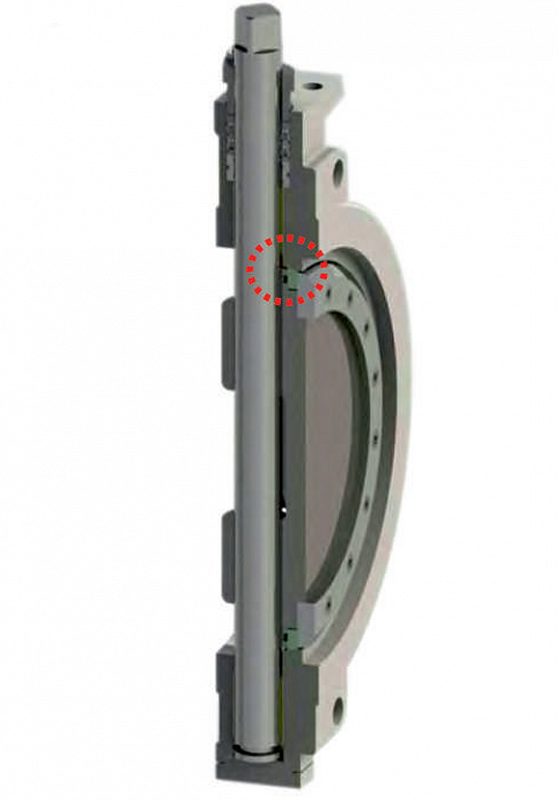

OilGasServiceДисковый затвор серии ЗД - 3ХХХ имеет конструкцию с тройным эксцентриситетом, обеспечивающим нулевое трение между диском и седлом при вращении 0-90°. Комбинированное седло (металл-неметалл) исключает протечки.

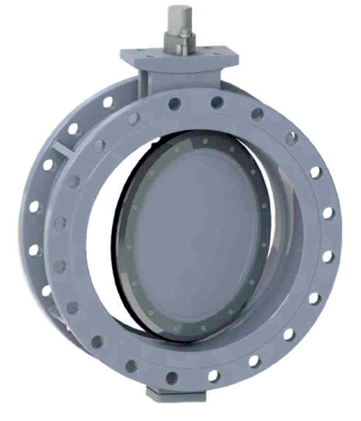

Дисковые затворы серии ЗД - 3ХХХ
Классификационный номер
ET.07.01.04.03.03.02-001.510
Характеристики Дисковые затворы серии ЗД - 3ХХХ
Размер, дюймы:
2~48
Размер, мм:
DN50~DN1200
Давление, ANSI:
150~600
Давление, МПа
PN1.0~PN6.4
Затвор:

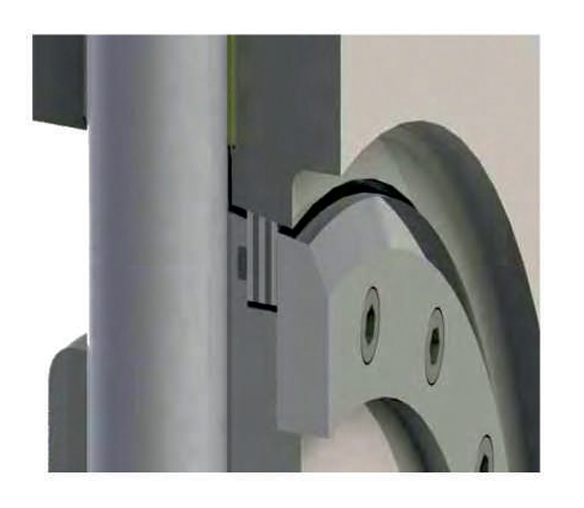

Комбинированное седло
Корпус:
прямой
Крышка:
стандарт

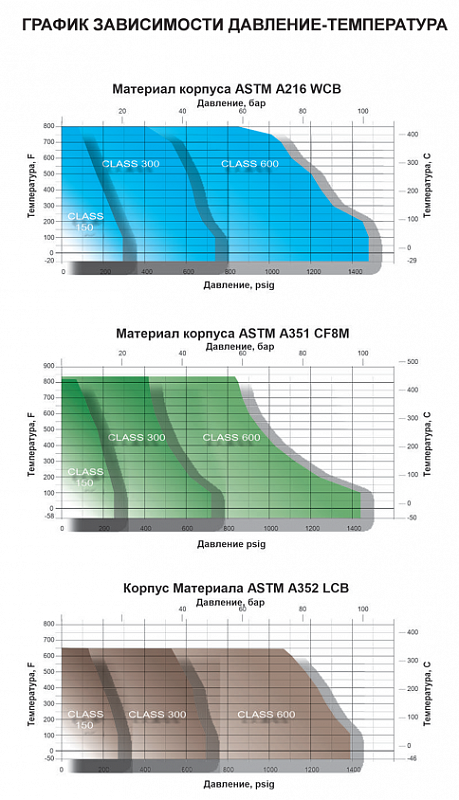

Диапазон температур:
-196 °С ~ 538 °C;
Уплотнение штока:
стандартное, графитовое
Класс герметичности:
VI
Характеристика:
приблизительно равнопроцентная
Присоединение:
фланцевое, межфланцевое
Диапазон регулирования:
30:1
Фланцевое подключение:
JB/T 79.1-94~JB/T 79.4-94/HG20616-97 ANSI B16.5 ANSI B16.47
Межфланцевое подключение:
JB/T 79.1-94~JB/T 79.4-94/HG20616-97 ANSI B16.5 ANSI B16.47
