Дисковые затворы с тройным эксцентриситетом серии NTD-3 (PN 40, DN 80)

Классификационный номер ET.07.01.04.03.03.01-001.401
Дисковые затворы с тройным эксцентриситетом серии NTD-3 (PN 40, DN 80)

Дисковые поворотные затворы предназначены для использования в качестве запорной, запорно-регулирующей, отсечной арматуры, в том числе в системах автоматического регулирования и системах ПАЗ. Используются на взрывопожароопасных, высокотоксичных и агрессивных средах химических, нефтехимических, добывающих и нефтегазоперерабатывающих производств и других отраслей промышленности.

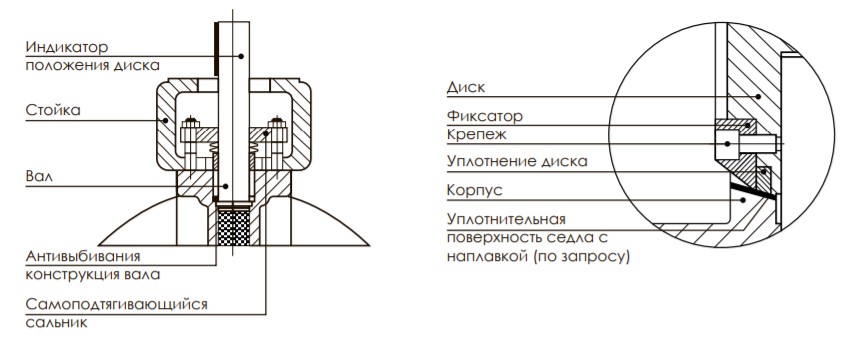

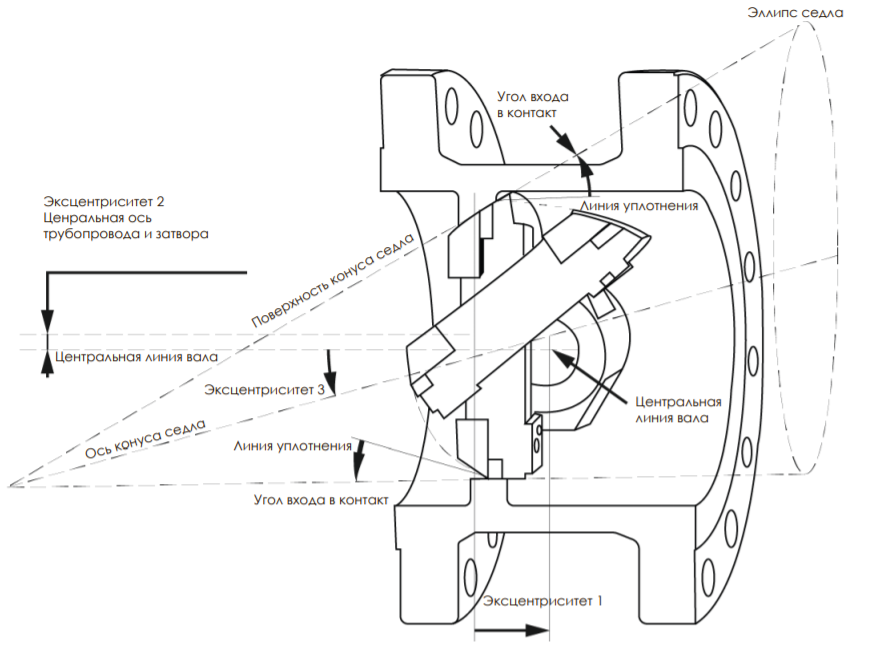

Дисковые затворы с тройным эксцентриситетом серии NTD-3 обеспечивают возможность подачи среды в обоих направлениях, полную герметичность в затворе и точное регулирование. Данная конструкция предусматривает контакт уплотнения диска с седлом корпуса только в конечном закрытом положении, трение в затворе минимизировано.

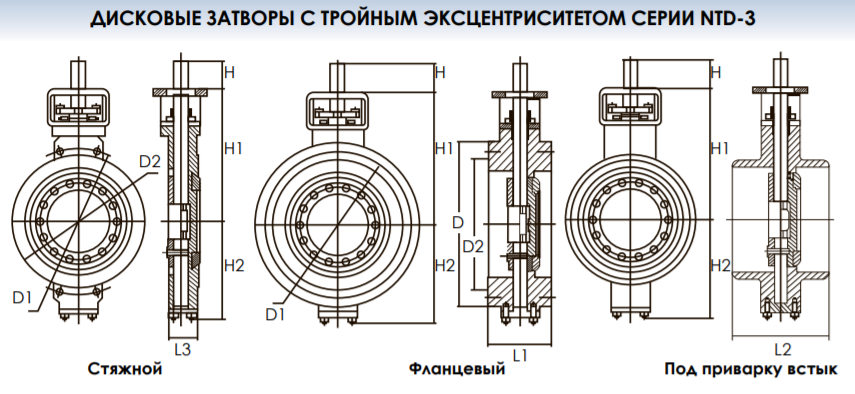

Характеристики Дисковые затворы с тройным эксцентриситетом серии NTD-3 (PN 40, DN 80)
DN
80
PN
40
L1
180
L2
180
L3
49
D
200
D1
160
D2
132
H1
165
H2
135
H
34
Температура рабочей среды
- 196°С / + 525°С (специальное исполнение для рабочих температур свыше +525°С)
Класс герметичности
Регулирующая - «A» - «С» по ГОСТ Р 54808-2011, Запорная - «A» по ГОСТ 9544-2015
Присоединение (ГОСТ 33259-2015, EN1092-1, ASME B16.5)
фланцевое, сварное, стяжное
Уплотнение в затворе
металл/металл, PTFE, EPDM
Материальное исполнение
углеродистые стали (20ГЛ, WCB, WCC и др.), низкотемпературные углеродистые стали (09Г2С, LCB, LC1, LF3 и др.), нержавеющие стали (12Х18Н9ТЛ, CF8M, CF3M, 316 и др.), специальные сплавы (в соответствии с требованиями проекта)
Исполнительные механизмы
ручной, пневматический, электрический, другие в соответствии с требованиями проекта
