Кран шаровой стальной полнопроходной с подземным удлинителем штока (кшп) тепло-, водоснабжение

Классификационный номер ET.07.01.04.02.01.09-001.515
Кран шаровой стальной полнопроходной с подземным удлинителем штока (кшп) тепло-, водоснабжение

Предназначены для установки в качестве запорной арматуры на подземных трубопроводах. Используются для подземной без колодезной установки на стальных и полиэтиленовых подземных трубопроводах.

Управление краном осуществляется через телескопический удлинитель штока, верхний конец которого выводиться «под ковер» (лючок дорожный). Узел управления имеет конструкцию, защищенную от попадания влаги, грязи, не санкционированного доступа.



Длина штока регулируется в пределах:

ДУ 50, ДУ 65, ДУ 80, ДУ 100 - от (+100) до (-300) мм.

ДУ 125, ДУ 150, ДУ 200 - от (+200) до (-200) мм.


Наружная поверхность крана и удлинитель покрыты диэлектрическим антикоррозионным покрытием (ВУС) ГОСТ 9.602

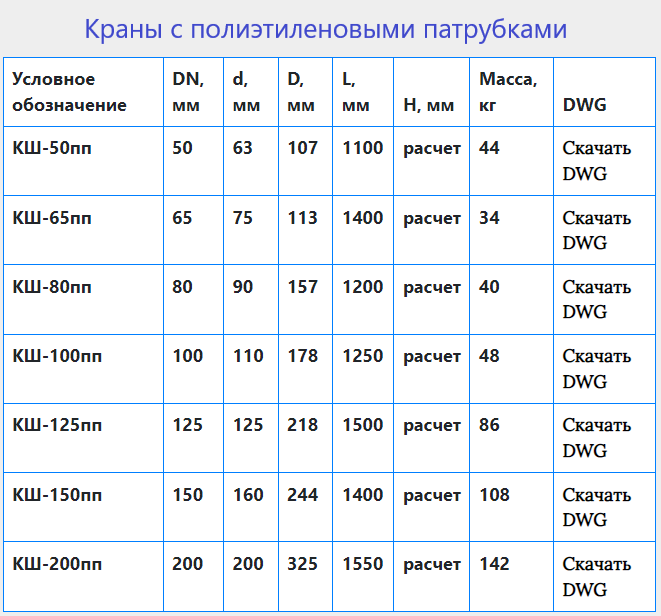

Кран может устанавливаться на полиэтиленовых (ПЭ 80, 100) трубопроводах, для этого он имеет переходные патрубки полиэтилен-сталь (НСПС).

Возможна комплектация: коверы газовые большие и малые, Т-ключ, соединения НСПС, переносной редуктор.

Характеристики Кран шаровой стальной полнопроходной с подземным удлинителем штока (кшп) тепло-, водоснабжение
Рабочая среда
Жидкие и газообразные среды, по отношению к которым применяемые материалы коррозионностойки
Давление PN
PN 1,6 МПа (16кгс/см²), PN 2,5 МПа (25 кгс/см²), PN 4,0 МПа (40кгс/см²)
Температура рабочей среды
уплотнение из фторопласта ≤ 200 °С
Класс герметичности
«А» ГОСТ 9544
Материал основных деталей
Ст. 20, 09Г2С
Уплотнение в затворе
фторопласт
Тип присоединения к трубопроводу

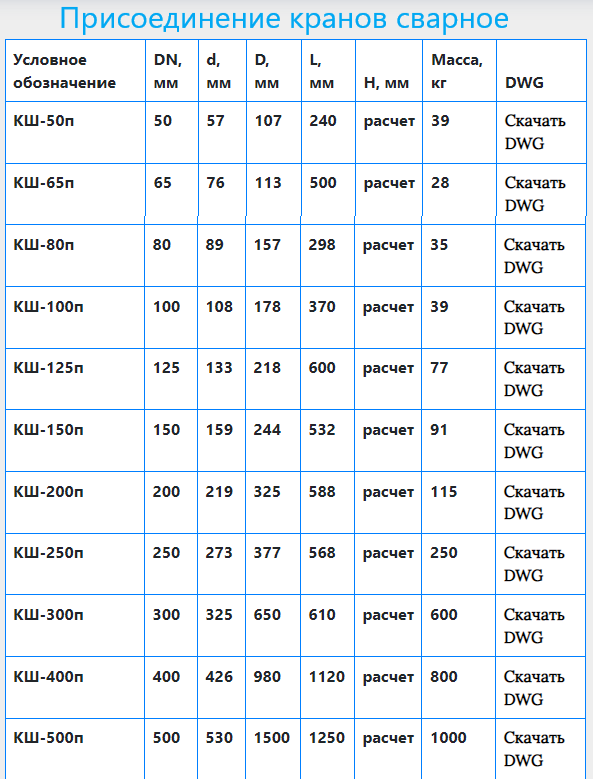

под приварку
Управление
ручное – рукоятка или редуктор, электроприводом
Удлинитель штока
0,8—4,5 м.
Установочное положение
любое, кроме приводом вниз
Климатическое исполнение
У1, Т1, УХЛ1 по ГОСТ 15150
Наружное антикоррозионное покрытие
ПАП-М 105
Срок службы
40 лет
Гарантийный срок
24 месяца
Изготовление и поставка
ТУ -3742-002-71452697-2012
